压力控制器 CPC6050

WIKA德国威卡压力控制器CPC6050 提供两种不同的压力模块,SVR 和LPPump 。SVR 模块采用特殊的电磁阀控制技术,可对设定压力进行精确控制。根据压力范围的不同,可分为四种不同类型的模块。创新的低压泵模块(LPPump)可在非常低的压力下生成压力和控制压力,无需任何外部压力源,从而使 CPC6050 成为完整的解决方案。适用于医疗和航空行业,工业(实验室、车间和生产线),变送器和压力表制造商,校准服务公司和服务行业,研发实验室等等。模块化设......

产品描述

WIKA德国威卡压力控制器CPC6050提供两种不同的压力模块,SVR 和LPPump 。SVR 模块采用特殊的电磁阀控制技术,可对设定压力进行精确控制。根据压力范围的不同,可分为四种不同类型的模块。创新的低压泵模块(LPPump)可在非常低的压力下生成压力和控制压力,无需任何外部压力源,从而使CPC6050成为完整的解决方案。适用于医疗和航空行业,工业(实验室、车间和生产线),变送器和压力表制造商,校准服务公司和服务行业,研发实验室等等。模块化设计可以根据用户需求来灵活搭置,以用户需求为产品设计目的和宗旨。CPC6050压力控制器可以装配有两个可同时运行的独立压力调节通道。每个通道可以配备很多两个变送器。CPC6050控制器还可以选装大气压参考以模拟表压或绝压。CPC6050可提供台式机箱和19英寸机架安装两种型号供客户选择。

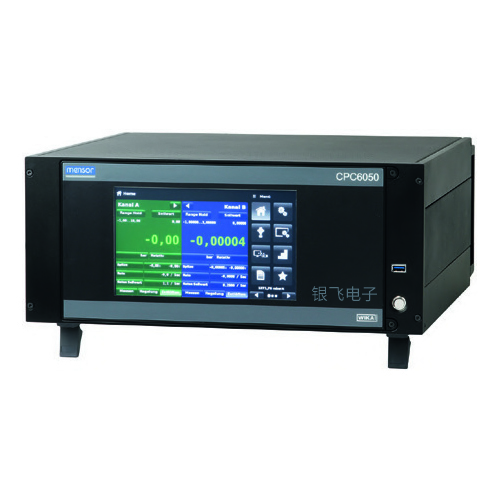

CPC6050

CPC6050压力控制器应用

本控制器压力量程为-0.1...21 MPa (-15 … 3,045 psi),准确度高达0.01%IS-50,可适合校准实验室和生产环境中的许多应用场合。
仪器可控制很小压力2.5 kPa(10英寸水柱)起并保持极高的稳定性,是医疗和航空业校准与验证的理想解决方案。
CPC6050压力控制器配备同步校准通道、可互换即插即用式压力变送器以及直观的操作界面,易于使用和维护。

CPC6050压力控制器功能

■压力量程:-0.1 ...21 MPa (-15 ... 3,045 psi)
■控制速度15秒
■控制稳定性< 0.003 %
■准确度:读数的0.01 % (IntelliScale)
■精 度 0.004 % FS

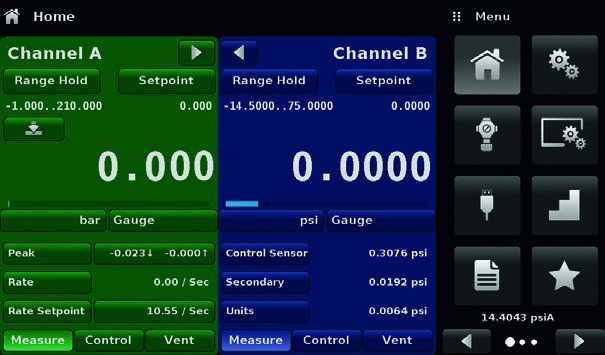

配备触摸屏,并附带直观用户界面,便于操作。提供多种菜单语言,进一步提高了可操作性。通过触摸屏输入或远程接口发送的方式,指定特定压力设定值。可使用STEP按钮,以可编程的已定义步进值更改压力。而且,用户也可使用仪器菜单轻松创建多种测试程序。根据应用场合的不同,还可选择快速、中等、慢速或用户定义的可变速率进行控制。

软件
使用WIKA-Ca l校准软件可轻松进行压力测量仪器的校准, 并生成测试证书。另外,该压力控制器可使用串行命令格式对仪器进行远程控制,也可使用Mensor标准、SCPI或其他可  选命令集。

向下兼容性
高度可配置的CPC6050也可以与以前的CPC6000型压力传感  器配合使用。CPR6000传感器可以单独使用或者和CPR6050  配合使用,从而为用户提供全面的向后兼容性。

完整测试校准系统
可根据客户需求配备移动式或静止式测试系统。这些产品上配有IEEE-488.2、RS-232、USB以及以太网接口,可以和和其他仪器进行通信,从而能够集成到现有系统中。

CPC6050型压力控制器规格参数

参考压力传感器
压力范围 标配 选配
准确度 1) 0.01 % FS 2) 0.01 % IS-50 3)
表 压 4) 0 ... 0.0025至0 ... 21 MPa
(0 ... 0.36至 0 ... 3,045 psi)
0 ... 0.1至0 ... 21 MPa
(0 ... 15至0 ... 3,045 psi)
双向压力 4) -0.0012 ... 0.0012至-0.1 ... 21MPa
(-0.18 ... 0.18至-15 ... 3,045 psi)
-0.1 ... 1.0至-0.1 ... 21 MPa
(-15 ... 145至-15 ... 3,045 psi)
绝压 5) 0 ... 0.05至 0 ... 21.1 MPa绝压
(0 ... 7.5至0 ... 3,060 psi绝压)
0 ... 0.1至0 ... 21.1 MPa绝压
(0 ... 15至0 ... 3,060 psi绝压)
精度 6) 0.004 % FS 0.004 % FS
校准间隔 365天 7) 365天
可选大气压力参考
功能 大气压参考可用于切换压力类型8),比如绝压<=>表压。对于表压传感器来说,
传感器的测量范围必须从-0.1 MPa [-15 psi]开始,以实现绝压仿真。
测量范围 55.2 ... 117.2 kPa绝压(8 ... 17 psi绝压)
准确度1) 0.01 %读数
压力单位 39 + 2种可自由编程的压力单位
1)该参数由总测量不确定性定义,用包含因子 (k = 2) 表示并纳入以下因素:仪表的固有性能、基准仪表的测量不确定性、长期稳定性、环境条件的影响,以及定期零点调节期间整个补偿范围的漂移和温度影响。
2)满量程= 测量范围结束值- 测量范围起始值
3)0.01 % IS-50准确度:对于量程的0…50%来说,准确度为一半量程的0.01 %;而对于量程的50…100%来说,准确度为读数的0.01%。
4) 对于≥ 10 ... ≤ 13.8 MPa [≥ 1,500 ... ≤ 2,000 psi] 的压力范围,压力表将是密封的表压传感器。
5)绝压传感器的很小校准范围是 600m Torr。
6)定义为整个规定的补偿温度范围内的线性,重复性和滞后的综合影响。
7)对于0.1 MPa (15 psi) 以下表压或绝压以及145 psi双向压力范围而言,该值为180天。其他压力范围均为365天。
8)对于压力类型模拟,我们建议使用原始的绝压传感器,这样可通过零点调节消除零点漂移。
基本仪表
仪表
仪表型号 ■ 台式机箱
■ 带侧面板的19"机架安装套件
尺寸 参见技术图纸
重量 约22.7 kg (50 lbs)(含所有内部选件)
预热时间 约15分钟
压力控制器CPC6050
基本仪表
显示
屏幕 8.9"彩色液晶显示器(电阻式触摸屏)
分辨率 4 ... 6位(视测量范围和单位而定)
连接
压力连接 多达8个7/16"- 20 F SAE端口和2个1/8" F NPT端口,1 个10-32 UNF 内螺纹端口
过滤器元件 仪器在所有压力端口上都装有40微米过滤器。
压力转接头 ■ 无
■ 6 mm Swagelok®管接头、1/4"管接头、1/4"内螺纹NPT接头、1/8"内螺纹NPT接头或1/8"
内螺纹BSP接头
气压计端口转接头 ■ 倒钩接头
■ 6 mm管接头,1/4"管接头
接液部件 铝、黄铜、316和316L不锈钢、Buna N、FKM/FPM、PCTFE、PEEK、PTFE、PPS、玻璃填充
环氧树脂、RTV、陶瓷、硅、硅脂、聚氨酯
允许压力介质 干燥、清洁空气或氮气(ISO 8573-1:2010 class 5.5.4或更佳)
过压保护 可将安全泄压阀调节到用户特定的测量范围
允许压力
供气端口 110% FS或0.069 MPa [10 psi],以较大的为准
测量/控制端口 很大105 % FS
供电电压
电源 AC 100 ... 120 V, 50/60 Hz AC 220 ... 240 V, 50/60 Hz
功耗 很大210 VA
允许环境条件
储存温度 -20.... 70 °C [-4 ... +158 °F]
湿度 5 … 95 % r. h. (非冷凝)
补偿温度范围 15 ... 45 °C (59 ... 113 °F)
安装位置 水平
控制参数 SVR module 9) LPPump module
控制稳定性 < 有效量程的0.003% FS(典型值为0.001% FS)10)
控制模式   外部电源开/关
控制时间 15秒11) 25秒11)
控制范围 0 ... 100 % FS
很低控制压力 0.00017 MPa [0.025 psi]排气压力或0.05% FS
(取较大者)
0.00034 MPa [0.05 psi]排气压力或0.05% FS
(取较大者)
超调 快速控制模式下< 1 % FS (慢速控制模式下典型值< 0.05 % FS) 快速控制模式下< 1 FS (慢速控制模式下典型值< 0.1 % FS)
测试容积 50 ... 1,000 ccm 50 ... 300 ccm
通信
接口 以太网、IEEE-488、USB、RS-232
指令集 Mensor、WIKA SCPI或其他可选指令集
响应时间 约100 ms
内部程序 高达24序列,每序列很多99步
9)代 表 LPSVR, MPSVR, HPSVR 和 EPSVR
10)当控制压力高于大气压时,稳定指示 10 秒后达到典型稳定性。
11)当达到满量程的10%时,压力在50ml的测试空间内上升,且是在高速控制模式(SVR)或外部供电(LP泵)模式下

认证:包含在交付范围内的认证
标识 说明 国家
CE认证 EU 符合性声明 欧盟
EMC 指令 1)
EN 61326-1:2013电磁辐射(1组,A类)和抗干扰认证(工业应用)
低压指令
RoHS 指令
1)警告!本产品为A类放射设备,应用于工业环境。在民用或商业设施等其他环境中,该设备在一定条件下会对其他设备产生干扰。在这种情况下,操作人员应采取适当措施。

可选认证
标识 说明 国家
  EAC 欧亚经济共同体
EMC 指令
低压指令
  GOST
计量、测量技术
俄罗斯
  ROSSTANDARD
计量、测量技术
俄罗斯
  KazInMetr
计量、测量技术
哈萨克斯坦
  MTSCHS
生产许可
哈萨克斯坦
  BelGIM
计量、测量技术
白俄罗斯
  Uzstandard
计量、测量技术
乌兹别克斯坦
证书
校准 2) ■ 无
■ A2LA校准证书(工厂标准)(符合ISO/IEC 17025标准可追溯和认证)
■ DKD/DAkkS校准证书,适用于气压基准(符合ISO/IEC 17025标准可追溯和认证)
推荐再校准间隔 1年(根据使用情况)
2)在水平位置或操作位置校准

CPC6050在一台仪器内提供了两个独立的运行通道,从而实现了更高的灵活性。用户可同时进行两个独立的校准过程。当然,用户还能对两个通道进行差值运算以得到差压值。每个通道都配有专门的压力模块和多达两个压力传感器。压力模块采用特殊的电磁阀控制技术,可对设定压力进行精确控制。根据压力范围的不同,可分为四种不同类型的模块。
深圳银飞公司有售压力控制器CPC6050,欢迎来电咨询选型配置及技术交流。
