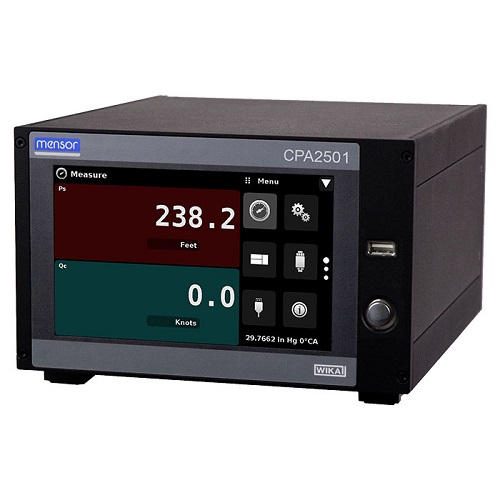

飞行数据显示仪CPA2501
飞行数据显示仪CPA2501 。CPA2501数据显示仪配有一个高度通道和一个包含P/Pt和P/Qc的通道，或一个高度/高度变化率通道或一个空速/空速变化率通道。在Ps/Pt版本中，空速/空速变化率通道是一个计算通道。客户可以根据实际需求定义每个通道的压力范围，也可以在面板上安装一个气压计作为单独的通道。它广泛应用于航空航天校准领域，用于校准高度表和空速表，可以读取高度、速度、高度率（垂直速度）和空速率（加速度）等相关数据。本产品可用于各种......
产品描述
飞行数据显示仪CPA2501。CPA2501数据显示仪配有一个高度通道和一个包含P/Pt和P/Qc的通道，或一个高度/高度变化率通道或一个空速/空速变化率通道。在Ps/Pt版本中，空速/空速变化率通道是一个计算通道。客户可以根据实际需求定义每个通道的压力范围，也可以在面板上安装一个气压计作为单独的通道。它广泛应用于航空航天校准领域，用于校准高度表和空速表，可以读取高度、速度、高度率（垂直速度）和空速率（加速度）等相关数据。本产品可用于各种精度要求高的航空仪器。
模式
CPA2501各版本如下：
Ps（高度模式）
Qc（高速模式）
Ps/Qc 带一个虚拟Pt通道
Ps/Pt 带一个虚拟Qc通道
以上版本可另选配一个气压传感器。
参考压力传感器
可互换传感器 CPR8001、可选择一个或两个压力传感器。
可互换的 CPR8001 传感器是空气数据测试指示器的一个特色功能。可互换的传感器确保了真正意义上的无故障长
期连续运行。传感器可以拆除，并用一个新校验过的传感器代替。可以在线拆除传感器、并用一个新校验过的传感
器代替的功能可以节约时间和成本。

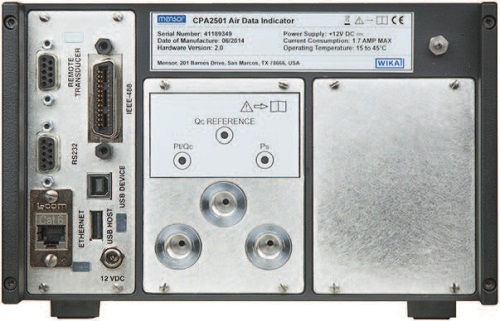

只需拆下后面板上的四个带槽螺栓，移出参考压力传感器并拆除接口缆线。
还可以选配一个可拆除的内部大气压力参考。便于实施的传感器更换技术，使该仪表可以适用于各种校准和测量任
还可以选配一个可拆除的内部大气压力参考。便于实施的传感器更换技术，使该仪表可以适用于各种校准和测量任
务所有相关的传感器校准和特性数据都存储在传感器电子元件中，且所存储数据针对每个传感器单独生成。
当仪表使用仪表固件时，可以校核所有的 CPR8001 参考压力传感器。也可以通过可选接口缆线/电源线、calibration
sled 软件（仅限气压计）和远程校准软件对它们进行外部校核。
CPR8001 型参考压力传感器
可拆除式或可替换式大气压力参考
1 ）带槽螺栓（常规）
2 ）可替换式 CPR8001 型参考压力传感器
2 ）可替换式 CPR8001 型参考压力传感器
功能特性
- 精度高达：0.01%FS
- 满足RVSM
- 虚拟通道参数Ps，Qc，Ps/Pt，Ps/Qc
- 海拔及空速率指示
- 测量海拔可达100,000ft，空速量程至1,150knots
应用
- 航空校准实验室
- 航空维修站
- 航空电子设备生产
- 航空航天设备生产
- 风洞
规格
CPR8001 型参考压力传感器
Ps 传感器
测量范围 ：0 ... 95 kPa 绝压到 0 ... 125.3 kPa 绝压
0 °C 下的 0 ... 29.5 inHg到0 °C 下的 0 ... 37 inHg
准确度1) ：0.009 % IS-50 2)
Pt 传感器
测量范围：0 ... 135.5 kPa 绝压到 0 ... 372.5 kPa 绝压
0 °C 下的 0 ... 40 inHg到0 °C 下的 0 ... 110 inHg
准确度1) ：标准：0.01 % FS
可选：0.01 % IS-50 2)
Qc 传感器
测量范围：-3.4 ... +10 kPa到-3.4 ... +338.6 kPa
0 °C 下的 -1 ... +3 inHg到0 °C 下的 -1 ... +100 inHg
准确度1) ：0.01 % FS
大气压力参考
功能 ：大气压力参考可用于切换压力类型（绝压<=>表压）。采用表压传感器，则传感器测量范围必须
从 -0.1 MPa 开始，以便进行绝压模拟。
测量范围：57.5 ... 115.1 kPa 绝压
0 °C 下的 17 ... 34 inHg 绝压
准确度1)：读数的 0.01 %
压力单位：38 个自带和 2 个用户定义单位
航空单位：高度：英尺、英里、米、千米
空速：knots, mph, km/h, meter/s, TAS（真实空速）, IAS（指示空速）
校准周期：365 天
备注：
1) 这完全由测量不确定性定义，这种不确定性通过包含因子 (k = 2) 表达且包含下列因素：仪表的自身性能、参考仪表的测量不确定性、长期稳定性、外部环境的影响、周期性零点调节过程中补偿范围上的漂移和温度效应。
2) 0.009 % IS-50 准确度：在 0 ... 50 % 量程内，准确度为量程一半的 0.009 %，在 50 ... 100 % 量程内，准确度为读数的 0.009 %
准确度
Ps 压力范围 0.009 % IS-50 2) 0.009 % IS-50 2)
0 … 32 inHg 绝压 0 … 35 inHg 绝压
高度 海平面±3 ft 海平面±3 ft
10,000 ft ±4 ft 10,000 ft ±4 ft
25,000 ft ±7 ft 25,000 ft ±7 ft
40,000 ft ±13 ft 40,000 ft ±12 ft
60,000 ft ±34 ft 60,000 ft ±31 ft
Qc 压力范围 0.01 % FS 0.01 % FS
-1 … +36 inHg -1 … +103 inHg
空速 50 kn ±1.0 kn 100 kn ±1.0 kn
100 kn ±0.4 kn 200 kn ±0.5 kn
200 kn ±0.2 kn 500 kn ±0.2 kn
500 kn ±0.06 kn 1,000 kn ±0.04 kn
基本仪表
仪表
仪表版本 标准：台式机箱
选项：- 19" 架式安装，带侧板，含单个仪表安装用工具箱
- 19" 架式安装，带侧板，含双仪表安装用工具箱
预热时间 约 15 分钟
尺寸 见技术图纸
重量 < 2.3 kg (< 5 lbs)，带所有内部选配件
显示器
屏幕 7" 彩色 LC 显示器
分辨率 根据范围和单位可选 4 ... 6 位数
输入方式 电阻式触摸屏
语言 英语、德语、西班牙语、法语、意大利语、葡萄牙语、波兰语、俄语、中文、日语、韩语
连接（可选的）集成式传感器的数目
标准：1 参考压力传感器
标准：1 参考压力传感器
选件：第 2 参考压力传感器，外部压力传感器和大气压力参考
压力接头 7/16"- 20 F SAE（提供适配器）
允许的压力介质 干燥、清洁的空气或氮气（ISO 8573-1:2010 5.5.4 级或更高）
耐压上限 提供 110%FS 常规可选式外部安全阀
与介质接触的金属 6000/7000 系列铝材，316 不锈钢，黄铜
供电电压
供电机组 AC 100 ... 120 V 或 AC 200 ... 240 V, 50 ... 60 Hz, 很高 24 A
功率消耗 很高 90 VA
电源 DC 12 V / 1.67 A （包含 4 个地区专用的插头适配器）
允许的环境条件
工作温度 15 ... 45 °C (59 ... 113 °F)
存放温度 -20 ... +70 °C (-4 ... +158 °F)
相对湿度 35 ... 85 % r. h. （无冷凝）
补偿温度范围 15 ... 45 °C (59 ... 113 °F)
定位 可忽略，可通过归零清除
工作高度 < 3,048 m (10,000 ft)
通信
接口 RS-232、以太网、IEEE-488 和 USB
指令集 Mensor, WIKA SCPI
响应时间 80 ms
认证
EC 符合性声明
■ EMC 指令
EN 61326-1 电磁辐射（A 类 1 组）和抗干扰度（工业应用）
■ 低电压指令
EN 61010-1
证书
校准（水平位置校准) 标准配置带A2LA 校准证书；可以额外选购选项配置：DKD/DAkkS 校准证书
建议的再校准周期 ：1 年（取决于用户使用条件及当地法规要求）
操作界面

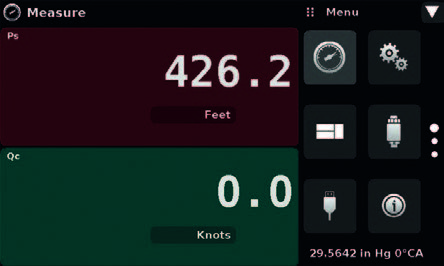

双框架通道 “PS” 和 “QC” ，不带辅助显示器

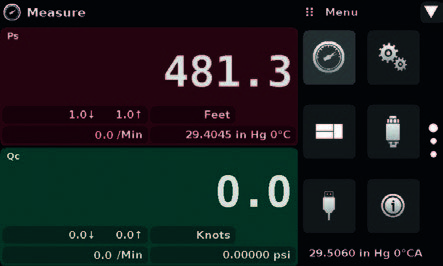

双框架通道 “PS” 和 “QC” ，带辅助显示器

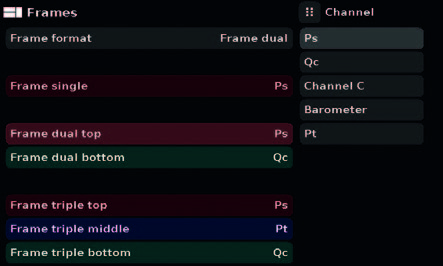

框架配置
本地操作
CPA2501直观的操作界面可以显示一个、两个或三个通道，每个都可以附带或不带辅助显示器。同时可以在右下角显示可选气压计的读数每个通道和气压计的压力单位。可以从含有 38 种公制和英制单位的列表中选择。设置应用一直保持可见，便于快速配置各种应用。
远程操作
飞行数据显示仪CPA2501远程控制通过使用 IEEE-488、RS-232、以太网或USB 接口来实现。
通讯
用户可通过触摸屏进行手动操作，操作方式简单易学。参数设置及校准测试也可通过触摸屏进行。
通过RS-232、IEEE-488、USB或以太网与远程PC端进行信息分享。
此款产品通讯指令同Mensor的2108和2109或威卡（WIKA）“SCPT”。如有更新请留意厂商或是当地销售商。如需要咨询，请联系下方银飞公司专业工作人员为您一对一服务。
文章来源于WIKA德国威卡
