威卡CER6000标准热电阻
威卡CER6000标准热电阻 。RW系列由特殊合金制造，具有极低的温度影响系数。该系列采用无应力方式安装于由低介电损耗及高机械稳定性材料制造而成的框架中。经过长时间热处理的元器件，确保了电阻具有长期稳定性和低温度系数。元件密封于不锈钢容器中，且填充有Castrol（嘉实多）WOM 14干性油。 应用 全球校准实验室的电压及电阻基标准 电阻及温度电桥的校准参考，例如欧姆计或交/直流温度电桥 产品特性 高精度 卓越的长期稳定性 低温度系数 坚固......
产品描述
威卡CER6000标准热电阻。RW系列由特殊合金制造，具有极低的温度影响系数。该系列采用无应力方式安装于由低介电损耗及高机械稳定性材料制造而成的框架中。经过长时间热处理的元器件，确保了电阻具有长期稳定性和低温度系数。元件密封于不锈钢容器中，且填充有Castrol（嘉实多）WOM 14干性油。
应用
- 全球校准实验室的电压及电阻基标准
- 电阻及温度电桥的校准参考，例如欧姆计或交/直流温度电桥
产品特性
- 高精度
- 卓越的长期稳定性
- 低温度系数
- 坚固的不锈钢结构
规格

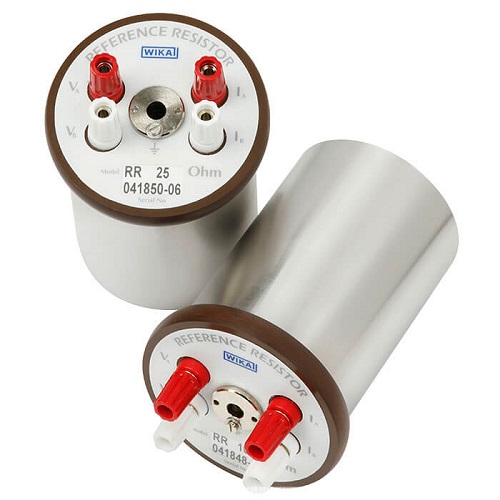

1、CER6000-RR（参考电阻）
电阻值：1、10、25、100、300、400、500、1000和10000Ω
其他要求
公差：±10 ppm
长期稳定性：<±5 ppm/年
温度系数：通常<1 ppm每°C
频率相关性：小于1 ppm，很高可达400 Hz
容许环境条件
工作温度：20°C[68°F]
15…40°C[59…104°F
尺寸：76毫米，高度为114毫米[2.99英寸，高度为4.49英寸]
重量：0.5千克[1.1磅]
证书
标定：
■DAkkS/UKAS校准证书-20°C[68°F]下的直流电
■DAkkS校准证书-23°C[73°F]下的直流电
■DAkkS/UKAS校准证书-20°C[68°F]下的直流和交流
■DAkkS校准证书-23°C[73°F]下的直流和交流
■NPL校准证书-20°C[68°F]或23°C[73°F]下的直流电
■NPL校准证书-20°C[68°F]或23°C[73°F]下的直流和交流
2、CER6000-RW（标准参考电阻）
电阻值：1、10、25、100、300、400、500、1000和10000Ω
其他要求
公差：±10 ppm
长期稳定性：<1KΩ；每年2 ppm（HS版本，每年0.5 ppm
≥1KΩ；每年5 ppm
温度系数：通常为每摄氏度2 ppm（HS版本每摄氏度0.5 ppm）
频率相关性：1 ppm高达1592 Hz
容许环境条件
工作温度：20°C[68°F]
15…40°C[59…104°F
尺寸：76毫米，高度为114毫米[2.99英寸，高度为4.49英寸]
重量：0.7千克[1.5磅]

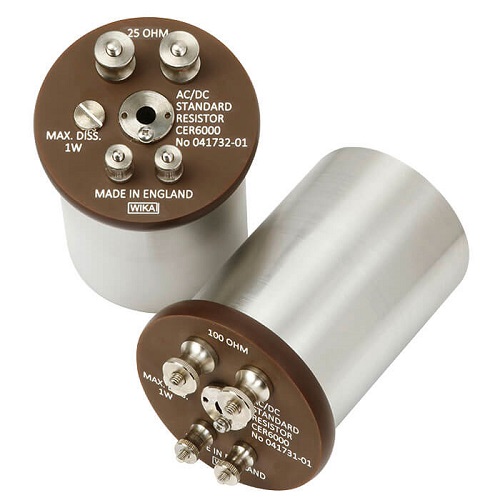

CER6000-RW（标准参考电阻）介绍
4引脚标准参考电阻器符合很高规格，适用于以下直流或交流使用：
频率为几kHz。现在可用的范围扩大了从1…10000Ω。电阻器由特殊选择的合金制成具有低温度系数，并且安装在由以下材料制成的成型器的无应变方式：
低介电损耗但具有高机械稳定性。所有的内部连接件采用焊接，以提高强度和采用先进的老化技术，确保长期使用稳定性和低温电阻系数。这个元件采用充油不锈钢密封围墙。定插入温度计进行监测温度，但在使用时达到较佳性能温度受控的油浴。
标准参考电阻器的很大损耗为1 W，但可通过以下方式获得很高性能：
大约10 mW的损耗，这是理想的工作条件如果耗散增加到：1W，但几分钟后自动加热将生效。选定的高规格（HS）在制造过程中，一些电阻元件表现出：
特性表明，随着处理时间，它们将产生稳定的标准且温度系数优于以下规定：正常产品。标准参考电阻器可以：从这些元素中生成。作为版本提供“高规格”。
这些AC/DC标准参考电阻器的设计基于与英国国家体育协会的合作实验室该设计起源于F.J.威尔金斯，他的名字是直到今天，工具仍然适用。Wilkins电阻器是理想的适用于生产温度很稳定的标准具有很小长期漂移的参考电阻器，即适用于直流和交流。自从引入这些标准参考电阻器以来它们已被许多大型工业公司采用作为它们的主要电阻参考标准。信息过去25年从实验室获得表明其特殊的高规格。监控在一段时间内表现出1ppm内稳定性的实例十年。
该型号有2个系列：CER6000-RR（参考电阻）及CER6000-RW（标准参考电阻）。RR系列4线参考电阻在较低成本的同时，具有高精度及高稳定性。其经过特别设计，能用作ASL交流测温电阻电桥产品的比对标准，并可用于电学标准实验室。
除标准固定阻值之外，电阻还可设置为1至1000 Ω之间的任意值。RR系列的典型应用是作为温度校验或电学标准实验室的传递标准或比对源。
