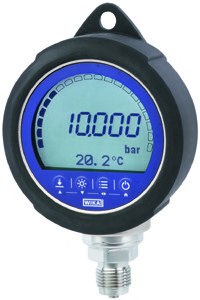

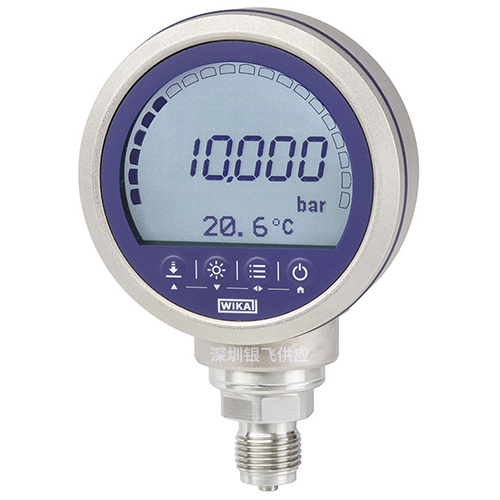

威卡WIKA精密型数字压力表型号CPG1500
威卡WIKA精密型数字压力表型号CPG1500 。CPG1500型精密型 数字压力表 采用模拟压力表的设计理念， 但其精度不亚于数字校准仪。CPG1500型精密型数字压力表结合了数字测量技术的高准确度与模拟仪表的简单性，其性能、易用性和仪表功能都远超市场上的同类竞争产品。 准确度✔ CPG1500 型数字压力表的准确度可达0.1%FS（可选准确度为0.05%FS或0.025%FS），温度补偿范围为-10 +50 ℃ (14 ...122 F）。读数可以显示在26个压力和5个级别的单位， 也在客户特定的单位之一，......
产品描述
威卡WIKA精密型数字压力表型号CPG1500。CPG1500型精密型数字压力表采用模拟压力表的设计理念， 但其精度不亚于数字校准仪。CPG1500型精密型数字压力表结合了数字测量技术的高准确度与模拟仪表的简单性，其性能、易用性和仪表功能都远超市场上的同类竞争产品。
准确度✔CPG1500型数字压力表的准确度可达0.1%FS（可选准确度为0.05%FS或0.025%FS），温度补偿范围为-10 … +50 ℃ (14 ...122 °F）。读数可以显示在26个压力和5个级别的单位， 也在客户特定的单位之一，从而避免复杂的转换。
采样频率✔用户可根据具体应用要求自定义测量频率。标准应用的测量频率通常为3次/秒，很高可达50次/秒，用户根据不同测量要求进行设置。该压力表还拥有节能功能，可自动切换至“休眠”模式。在该模式下，电池寿命可延长至2500小时。
产品优点✔该款压力表采用全新的菜单导航，操作非常简单。清晰的显示屏、内置条形图显示界面，以及大面积文本显示区域，让客户能有效分析多个测量点。此外，它还具备MIN/MAX（很小/很大）功能，该功能不仅便于客户立即读取很高压力和很低压力，还能自动储存很大和很小压力值。
专利、产权
专利注册号:US D 803,082 S
应用
■油气行业
■维修和服务设施
■校准服务公司和服务行业
■简单的现场校准
■压力测试
功能特性
■测量范围：0 ... 1000 MPa (0 ... 150,000 psi），可提供真空和绝压范围
■准确度：很高达0.025 %（包含校准证书）
■本安型
■带日志功能，测量频率达50次/秒
■配备WIKA-CAL软件，支持WIKA-Wireless无线通信
软件：CPG1500型可配备WIKA AL校准软件。WIKA AL软件还能安装到计算机，用于校准应用和管理SQL数据库中的校准和仪表数据。此外，用户还能选配WIKA ireless传输数据。
经过认证的准确度：每个数字式压力表的准确度出厂时都经过认证，并随附出厂校准证书，能完美匹配对应仪表。按照客户要求，我们还能为仪表提供DKD/DAkkS校准证书。
证书
校准：标配:3.1校准证书，符合DIN EN 10204标准
选配:DKD/DAkkS校准证书
校准条件：在垂直安装位置且过程连接朝下的情况下校准；
推荐再校准间隔1年（视具体使用条件而定)
CPG1500型规格参数
| 传感器技术 | |||||||
| 量程 | |||||||
| 表压 | MPa | 0 ... 0.01 1） | 0 ... 0.025 2） | 0 ... 0.04 2） | 0 ... 0.06 2） | 0 ... 0.1 | 0 ... 0.16 |
| 0 ... 0.25 | 0 ... 0.4 | 0 ... 0.6 | 0 ... 1 | 0 ... 1.6 | 0 ... 2.5 | ||
| 0 ... 4 | 0 ... 6 | 0 ... 10 | 0 ... 16 | 0 ... 20 | 0 ... 25 | ||
| 0 ... 40 | 0 ... 60 | 0 ... 70 3） | 0 ... 100 3） | 0 ... 160 4） | 0 ... 250 4） | ||
| 0 ... 400 5） | 0 ... 600 5） | 0 ... 700 5） | 0 ... 800 5） | 0 ... 1,000 5） | |||
| psi | 0 ... 1.5 1） | 0 ... 5 2） | 0 ... 10 2） | 0 ... 15 | 0 ... 20 | 0 ... 30 | |
| 0 ... 50 | 0 ... 60 | 0 ... 100 | 0 ... 150 | 0 ... 160 | 0 ... 200 | ||
| 0 ... 300 | 0 ... 500 | 0 ... | 0 ... 1,000 | 0 ... 1,500 | 0 ... 2,000 | ||
| 0 ... 3,000 | 0 ... 5,000 | 0 ... 6,000 | 0 ... 8,000 | 0 ... 10,000 3） | 0 ... 15,000 3） | ||
| 0 ... 20,000 4） | 0 ... 30,000 4） | 0 ... 50,000 5） | 0 ... 100,000 5） | 0 ... 150,000 5） | |||
| 绝压 | MPa abs. | 0 ... 0.025 2） | 0 ... 0.04 2） | 0 ... 0.06 2） | 0 ... 0.1 | 0 ... 0.16 | 0 ... 0.25 |
| 0 ... 0.4 | 0 ... 0.6 | 0 ... 0.7 | 0 ... 1 | 0 ... 1.6 | 0 ... 2 | ||
| 0 ... 2.5 | 0 ... 4 | ||||||
| psi abs. | 0 ... 3.5 2） | 0 ... 5 2） | 0 ... 10 2） | 0 ... 15 | 0 ... 20 | 0 ... 30 | |
| 0 ... 50 | 0 ... 60 | 0 ... 100 | 0 ... 150 | 0 ... 200 | 0 ... 300 | ||
| 0 ... 500 | |||||||
| 真 空 和 量 程 | MPa | . | . +0.4 | . +0.06 | . 0 | . +0.06 | . 0.15 |
| . | . | . 0.5 | . | . 0.9 | . 1 | ||
| . 1.5 | . .4 | . .5 | . .9 | . 4 | |||
| psi | . 0 | . +15 | . 40 | . | . 100 | . | |
| . | . | . +5 | . | . 0 | . 0 | ||
| . 0 | |||||||
| 过压限值 | |||||||
| 传感器 |
； 倍 ；2倍 ；1.5倍 > 160 MPa； 倍 > 600 MPa；1.1倍 |
； 倍 ；2倍 ；1.5倍 ； 倍 ；1.1倍 |
|||||
| 显示 | > 110%FS 或 | ||||||
| 准确度 6）7） |
标准：0.1%FS 可选： 0.05 % FS FS |
||||||
1）扩展准确度：0.2 % FS
2）扩展准确度：0.15 % FS
不适用于液压版本
4）在23度正负3度的参考条件下，扩展准确度0.1%FS
5）在23度正负3度的参考条件下，扩展准确度0.25%FS
6）该参数由总测量不确定性定义，用包含因子（k=2）表示并纳入以下因素：仪表的固有性能、基准仪表的测量不确定性、长期稳定性、环境条件的影响，以及定期零点调节期间整个补偿范围的漂移和温度影响。
7）FS=满量程=量程的终端量程的起始
8）测量频率小于等于3次/秒
9）在23度正负3度的参考条件下，仅适用于到大于等于0...0.1MPa 到小于等于100MPa（大于等于0...15psi 到小于等于0...14，500psi）。
传感器技术补偿温度范围：-10 ...+50℃ (14...122 °F)
压力类型：表压、绝压（很高达2 MPa绝压）和真空测量范围
过程连接
标准型≤ 100 MPa (≤ 15,000 psi)：G1/2B、G 1/4B、1/2NPT、1/4 NPT、G1B(平嵌）和G 1/2B（平嵌）
高压型> 100 MPa(>15,000 psi)：M16 x 1.5母螺纹,带密封圈；M20 x 1.5母螺纹,带密封圈；9/16 -18 UNF母螺纹F250-C
压力介质：所有兼容316不锈钢的液体和气体
可调节：偏移和量程因素可调
基本仪表
显示器”5 1/2位7段显示屏，含显示辅助信息的大型矩阵区域；条形图：0 ...100 %；可调背光
可旋转外壳：外壳可旋转330°
分辨率：4 ...5 1/2位，可调;取决于选定的压力元件
压力单位
标配：psi和MPa
选配：mbar、kg/cm2、Pa、hPa、kPa、bar、mmH2O、mH2O、inH2O、inH20(4 ℃)、inH2O(20 ℃)、inH2O(60°F)、ftH2O、mmHg、cmHg、inHg、inHg (0 ℃)、inHg (60 °F)、kp/cm2lbf/ft2、kN/m2、 atm、Torr、微米以及用户自定义单位)
注：用户定义的单位只能通过WIKA-CAL软件设置，The CPG1500必须配备WIKA-Wireless。
注：用户定义的单位只能通过WIKA-CAL软件设置，The CPG1500必须配备WIKA-Wireless。
功能
率频量测：很大50/s
菜单语言：标配：英语；选配：德语、意大利语、法语、西班牙语、俄语和波兰语
储存器：标配：MIN/MAX；选配：集成数据记录器
菜单功能：Min/Max（很大/很小值）报警（视觉）、断电功能、测量频率、均值滤波器、压力变化率
均值（通过调节间隔）、液位指示器、清除偏移和显示阻尼
均值区间：1 ...300秒，可调
数据记录器：循环记录器：自动记录多达1,000,000个数值;循环时间：1 ...3,600 s范围内可调，步进为1 s，测量频率调节步进可为：1次/s、3次/s、10次/s和50次/s
备注：为充分使用记录器的功能,须配备WIKA-CAL软件。′记录器数据可通过WIKA-CAL试用版下载为CSV文件。使用记录器模板WIKA-CAL可实时记录，精确数据分析或直接创建证书。
备注：为充分使用记录器的功能,须配备WIKA-CAL软件。′记录器数据可通过WIKA-CAL试用版下载为CSV文件。使用记录器模板WIKA-CAL可实时记录，精确数据分析或直接创建证书。
材料
接液部件：
≤ 100 MPa：不锈钢316
> 100 MPa：不锈钢1.4534
-0.1 ...<4 MPa：不锈钢316
> 4 ...100 MPa：不锈钢316+Elgiloy cells 2.4711
壳表：压铸铝，镀镍
供电电压
电源：3x 1.5 V，5号碱性电池(AA)
电源的备注：对于危险区域,仅以下电池型号可用：
金霸王(Duracell),仅需Duracell MN1500
金霸王(Duracell,Duralock Plus Power MN1500瓦尔塔(Varta)，RAYOVAC Maximum Plus 4006
很大电压：DC 4.95 V(火花点火)
电池续航时间：典型值为2,000 ...2,500 h(没开背光且WIKA-Wireless未激活)
电池状态指示：四格（每格25%）图标指示电池电量
基础仪器
允许环境条件工作温度：-10 ...+50℃ (14 ...122 °F)
介质温度：-10 ... +50℃(14 ..122 °F)(更低温度限值为介质的凝固点以上)
储存温度：-20 ...+70℃ (-4 ...+158 °F)
相对湿度：<95 % r.H.(非冷凝)
通信（可选)
接口：WIKA-Wireless （备注13)
WIKA-Wireless 备注13)
频率范围：2,400 ...2,500 MHz
HF输出功率：很大2dBm ( +2 dBi )
通道数量：标准79；低功率40
通道间距：标准1 MHz；低功率2MHz
带宽：1 or 2 MHz
输出功率：4 dBm / 10 mw；Ex ia防爆型故障条件下的很大输出功率:490 mw
13)须配备带Bluetooth@2.1接口的计算机
WIKA-Wireless Low Energy ( =LE)需要通过myWIKA设备智能手机应用程序与支持ios的手机进行通信。
表壳
尺寸：约100 x 150 x 59 mm (3.9 x5.9x2.3 in)
防护等级：IP65
重量：包含电池约680g ( 1.5磅)|带防护橡胶帽约820g ( 1.81磅)
威卡WIKA精密型数字压力表型号CPG1500认证
| 标志 | 描述 | 国家 |
|
CE FCC EX |
EU符合性声明 ■ EMC指令 ■ 压力设备指令 ■ RoHS指令 ■ R&TTE指令 使用EN 300 328统一频率范围2,400..2,500 MHz；Bluetooth®Classic；很大传输功率10mW。 ■该仪表广泛适用于欧盟、中国、挪威和列支敦士登等国家和地区。 Ex i
爆炸性气体环境0区 ll 1G Ex ia llC T4 Ga
爆炸性气体环境1区或0区安装ll 1/2G Ex ia llCT4 Ga/Gb
爆炸性气体环境1区 2G Ex ia llC T4 Gb
T4 at -10 ...+50 ℃
|
欧盟 |
|
IEC IECEX |
IECEx 危险区域 Ex i
爆炸性气体环境0区 Ex ia llC T4 Ga
爆炸性气体环境1区或0区安装Ex ia lICT4 Ga/Gb
爆炸性气体环境1区 Ex ia llCT4 Gb
爆炸性气体环境2区 Ex ia lIC T4 Gc
T4 at -10 ...+50℃
|
国际 |
| CSA |
CSA（仅至600 MPa ( 85,000 psi ) )
■ 安全（如电气安全，过压，... )
级别-363106-电子测量和测试设备
级别-363186-用于测量的电子设备-符合美国标准
■ 危险区域（仅至600 MPa ( 85,000 psi ) )
级别-2258 04-过程控制设备-本安型，实体-用于危险地点
Exi 级别l，0区，Ex ia lIC T4 Ga
级别，类1，组A,B,C和DT4T4:-10 ... +50℃
级别-225884-过程控制设备-本安型，实体-用于危险地点-符合美国标准
AEx i 级别l，0区，AEx ia lIC T4 Ga
级别，类1，组A,B,C和DT4T4:-10 ... +50℃
|
美国和加拿大 |
|
EAC
EX
|
EAC
■ EMC指令
■ 危险区域
Exi
爆炸性气体环境0区 Ex ia llCT4 Ga
爆炸性气体环境1区或0区安装 Ex ia llCT4 Ga/Gb
爆炸性气体环境1区 Ex ia llCT4 Gb
T4 at -10 ...+50℃
|
欧亚经济共同体
|
|
GOST （可选)
计量，测量技术
|
俄罗斯 | |
|
DNOP(MakNll)
■ 矿业√
■ 危险区域
|
乌克兰
|
|
|
KazInMetre
计量，测量技术
|
哈萨克斯坦 | |
|
Uzstandard
计量，测量技术
|
乌兹别克斯坦 | |
|
PESO
危险区域
Exi 燥炸性气体环境1区或0区安装 Ex ia IIC T4 Ga/Gb
|
印度
|
App "myWIKA device”
将app“myWIKA device”和WIKA-Wireless连接，CPG1500能够轻松地通过一部手机进行校准和日志程序配置。在压力测量过程中，数值能够直接以所需的单位显示在手机上。且可读取更多数据，如温度、压力变化频率。用户也可以从wika网站上检索更详细的设备信息。此外，该app允许配置、控制和保存日志程序。
被保存在手机上的日志可以被转移到个人电脑上，通过wika - cal读取。
这样他们就可以进一步处理，app也就填补了提供完整的解决方案来处理CPG1500数据的空白。
