232.30和233.30波登管压力表 不锈钢型 过程工业 安全型
232.30和233.30波登管压力表，不锈钢型 过程工业，安全型。 PG23HP型波登管压力表，型号232.30，NS 100 [4] 应用 提高了对人身保护的安全性能 用于测量腐蚀性的，不粘滞和不结晶的气体和液态介质的压力，也适用于腐蚀性环境 石油天然气工业、化工和石化工业、电力工程、水和废水技术 功能特性 安全版带实心挡板，设计符合 EN 837-1 和 ASME B40.100的要求和测试条件 出色的负载循环稳定性和抗冲击性能 壳体充液（型号233.30）适用于高动态压力负载和振动 EMICO......
产品描述
232.30和233.30波登管压力表，不锈钢型 过程工业，安全型。

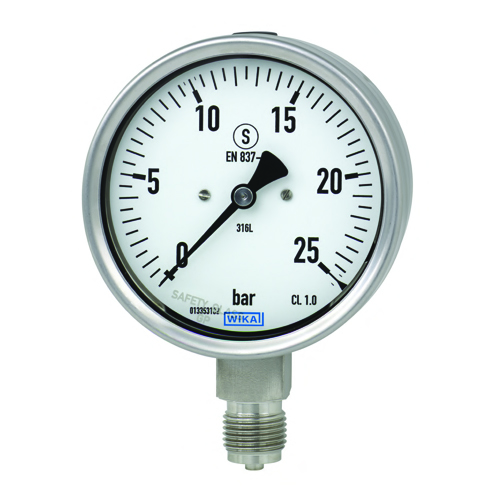

PG23HP型波登管压力表，型号232.30，NS 100 [4"]
深圳银飞有售232.30和233.30波登管压力表
PG23HP型波登管压力表，型号232.30，NS 100 [4"]
应用
- 提高了对人身保护的安全性能
- 用于测量腐蚀性的，不粘滞和不结晶的气体和液态介质的压力，也适用于腐蚀性环境
- 石油天然气工业、化工和石化工业、电力工程、水和废水技术
功能特性
- 安全版带实心挡板，设计符合 EN 837-1 和 ASME B40.100的要求和测试条件
- 出色的负载循环稳定性和抗冲击性能
- 壳体充液（型号233.30）适用于高动态压力负载和振动
- EMICOgauge版本可防止逸散性排放
- 量程范围：0 ... 0.06 至 0 ... 160 MPa [0 ... .10 至 0 ... 20,000 psi]
描述
这种高品质的波登管压力表专为提高过程工业的安全性而设计。采用优质的不锈钢材料和坚固的设计，该仪表适用于化学和过程工业。不仅适用于液体和气体介质，也适用于腐蚀性环境。
量程范围为0 ... 0.06至0 ... 160 MPa [0 ... 10至0 ... 20,000 psi]，确保了各种应用所需的测量范围。
威卡（WIKA）根据EN 837-1和ASME B40.100标准的要求制造并认证压力表。安全型压力表由非破碎窗口、测量系统和表盘之间的安全隔爆层和安全泄压后盖组成。如果发生故障，操作员在前侧受到保护，介质或组件只能通过外壳背面弹出。
对于恶劣的操作条件（例如振动），所有仪表也可选配充液。
测量元件
测量元件类型 波登管，C型或螺旋型
材料 不锈钢1.4404 (316L)
密封性
■ 经过氦气测试，泄漏率：< 5∙10-4 kPa l/s
■ 经过氦气测试，泄漏率：< 1∙10-7 kPa l/s
准确度参数
准确度等级
■ NS 63 [2 ½"]：EN 837-1，1.6级
■ ASME B40.100 ≤ 量程的±2 %（A级）
NS 100 [4"], 160 [6"]：
■ EN 837-1，1.0级
■ ASME B40.100，≤ 量程的±1 %（1A级）
温度误差：测量系统偏离参考条件时：≤ 满量程值的±0.4 %, 10 °C [≤ ±0.4 %, 18 °F]
标准条件：环境温度 +20 °C [68 °F]
232.30和233.30波登管压力表规格参数
| 标准 |
|
| 关于“压力表的选择、安装、处理和操作”的信息，见技术信息IN 00.05。 | |
| 其他版本 |
|
| 标称尺寸 (NS) |
|
| 连接位置 |
|
| 窗口 | 夹层安全玻璃（NS 63 [2 ½"]:聚碳酸酯） |
| 表壳 | |
| 设计 |
符合EN 837-1的安全等级“S3” 带实心挡板和背部泄压 量程≤ 0 ... 1.6 MPa [≤ 0 ... 300 psi]，带补偿阀，用于外壳排气和重新密封 |
| 材料 |
|
| 卡口环 | 卡口式镶嵌环，不锈钢 |
| 安装 |
|
| 壳体充液（型号233.30） |
|
| 机芯 |
|
| 单位 |
|
| 增强过载安全 |
|
| 选择可能性取决于量程和公称尺寸 | |
| 真空电阻 |
|
| 刻度盘 | |
| 刻度颜色 | 黑色 |
| 材料 | 铝 |
| 客户特定版本 |
|
| 其他刻度盘或客户特定刻度盘，例如可根据客户需求带有红色标线、圆弧或圆形扇区的刻度盘 | |
| 指针 | |
| 仪表指针 | 铝，黑色 |
| 刻度指针/拖拽指针 |
|
| 指针限位销 |
|
| 过程连接 | |
| 标准 |
|
| 尺寸 | |
| EN 837-1 |
|
| ISO 7 |
|
| ANSI/B1.20.1 |
|
| 限流装置 |
|
| 材料（接液） | |
| 连接接头 |
|
| 波登管 |
|
| 操作条件 | ||
| 介质温度 | ||
| 未充液仪表 | -40 ... +200 °C [-40 ... +392 °F] | |
| 充甘油仪表 | -20 ... +100 °C [-4 ... +212 °F] | |
| 充硅油仪表 | -40 ... +100 °C [-40 ... +212 °F] | |
| 环境温度 | ||
| 未充液仪表或充硅油仪表 | -40 ... +60 °C [-40 ... +140 °F] | |
| 充甘油仪表 | -20 ... +60 °C [-4 ... +140 °F] | |
| 压力限值 | ||
| NS 63 [2 ½"] | 稳定 | 3/4 x 满量程值 |
| 波动 | 2/3 x 满量程值 | |
| 短时 | 满量程值 | |
| NS 100 [4"], 160 [6"] | 稳定 | 满量程值 |
| 波动 | 0.9 x 满量程值 | |
| 短时 | 1.3 x 满量程值 | |
| 防护等级符合IEC/EN 60529 |
|
|
