ZZYP自力式压力调节阀采用外取压结构，能依靠介质自身压力变化达到自动调节和稳定压力的目的，ZZYP自力式压力调节阀适用于公称通径≤DN100，P1≤1.0MPa，P2≥15KPa，减压比≤10，≥1.25的液体、蒸汽、非腐蚀性气体及低粘度液体的场合。
ZZYP自力式压力调节阀分为阀后式ZZYP-B和阀前式ZZYP-K两种。

ZZYP自力式压力调节阀规格
阀体形式：ZZYP
公称通径：DN15～100mm，G1/2”～4”
额定CV值：6～222
公称压力：PN16～40MPa，ANSI150～300，JIS10～20K
流体温度：-5～+350℃
压力范围：15～1000KPa
调节精度：±5%
连接方式：法兰型
阀体材质：SCPH2/WCB，SCS13A/CF8，SCS14A/CF8M
阀芯材质：SUS304，SUS316
阀座材质：SUS304，SUS316
可调比：50：1
流体特性：快开 ON-OFF
阀座泄漏量:ANSI Class IV
执行机构:薄膜式、气缸式

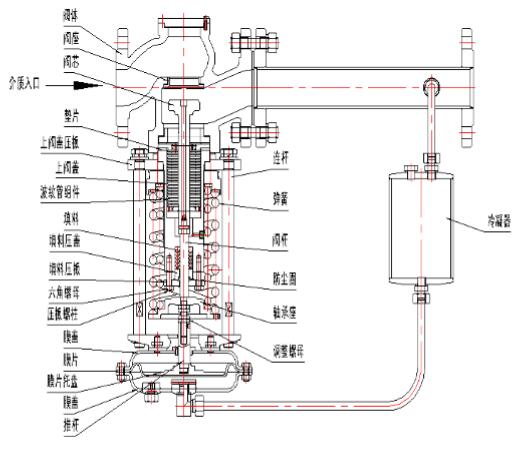

ZZYP自力式压力调节阀阀体结构
