VBJG高性能硬密封蝶阀，采用了“斜置椭圆蝶板径向动平衡密封系统”，实现了蝶板密封圈与阀座密封面之间在关闭之前无摩擦的运动，密封面上压力角大于摩擦角，使蝶板开启阻力极低，快速实现关闭自动吻合密封动作。VBJG高性能硬密封蝶阀具有结构先进、密封可靠、寿命长、成本低等优点。是兼备调节、切断两种功能的经济实用自控阀。VBJG高性能硬密封蝶阀广泛应用于控制大流量、中低压差、要求泄漏严密的流体。
VBJG高性能硬密封蝶阀符合GB/T4213-2008 标准。

VBJG高性能硬密封蝶阀特点：
1.偏心尺寸的优化设计，保证启闭过程中，蝶板密封圈与阀座密封面瞬间脱离，实现了蝶板密封圈与阀座密封面之间无磨擦、卡挤，操作力矩小。密封性能好，可以达到零泄漏。
2.阀座采用堆焊耐蚀合金，产品可靠性高，使用寿命长。
3.采用专有加工技术，零件精度高，密封环可以在用户现场更换。
4.轴承采用特种非金属材料，耐高温性能好，自润滑性强，摩擦力小。能有效防止灰尘和颗粒介质进入阀杆与阀体之间的间隙，避免阀门出现卡死现象。
5.整体式阀杆和材料采用高强度不锈钢，阀门承受的允用压差大。

VBJG高性能硬密封蝶阀规格
阀体形式：三偏心型
公称通径：DN50～1200mm，G2”～48”
额定CV值：90～95935
公称压力：PN1.0～10MPa，ANSI150～600
流体温度：-45～+550℃
连接方式：法兰式 Flanged：RF、MFM；对夹式
阀体材质：SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M
阀板材质：SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M
密封环材质：WCB，SCS13A，SCS14A，SCS16A，WC6+ST
可调比：50：1
流体特性：固有
阀座泄漏量:无泄漏
执行机构:气动式 DA(SR)、AW，电动式 EI、M8000

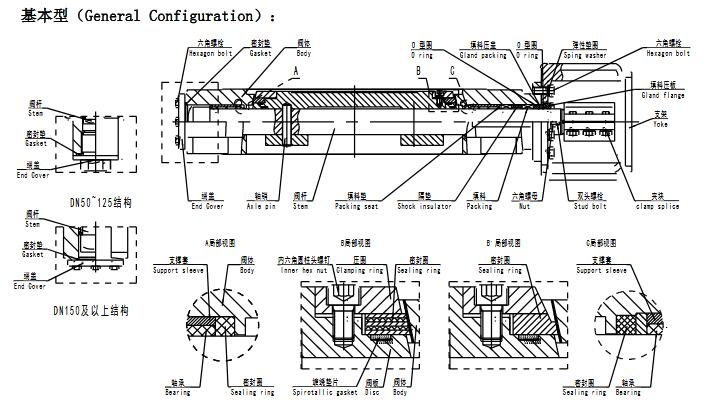

VBJG高性能硬密封蝶阀阀体结构
