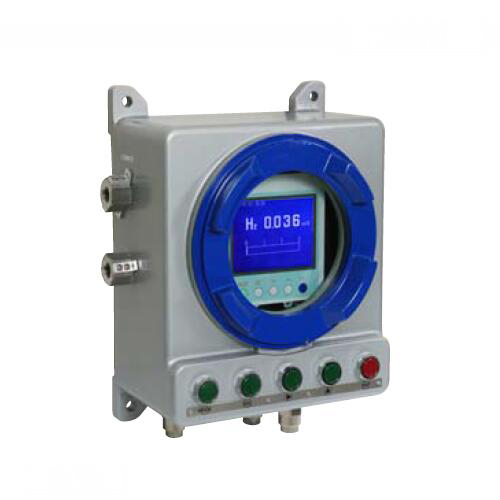

富士 ZAFE热导式气体分析仪
加热的铂丝随气体浓度变化其温度会发生变化，ZAFE 热导式气体分析仪 就是利用这一原理对气体浓度进行定量测量耐压防爆型的气体分析仪。 ZAFE热导式气体分析仪 能稳定连续地测量H2、He、Ar等气体的浓度。很适合于半导体器件，燃烧炉等的氢气浓度测量。 ZAFE热导式气体分析仪 特性： 1. 使用清晰的大型LCD，操作十分简便。 2. 测量值的输出信号为线性化输出。 3. 电源电压为AC100V～240V 50/60Hz 4. NEPSI防爆规格已取得 5. 可进行零点和满量程的自动校正。(选......
产品描述
加热的铂丝随气体浓度变化其温度会发生变化，ZAFE热导式气体分析仪就是利用这一原理对气体浓度进行定量测量耐压防爆型的气体分析仪。ZAFE热导式气体分析仪能稳定连续地测量H2、He、Ar等气体的浓度。很适合于半导体器件，燃烧炉等的氢气浓度测量。
ZAFE热导式气体分析仪特性：
1. 使用清晰的大型LCD，操作十分简便。
2. 测量值的输出信号为线性化输出。
3. 电源电压为AC100V～240V 50/60Hz
4. NEPSI防爆规格已取得
5. 可进行零点和满量程的自动校正。(选配件)
6. 可对其他气体的干扰进行补偿。(选配件)
7. 可通过RS232C(MODBUSTM)接口进行通信。(选配件)
ZAFE热导式气体分析仪标准规格：
测量方式 ：热传导式
测量组分 ：He、Ar、H2、CH4、CO2
测量范围 ：根据表1
输出信号 ：DC4～20mA、DC0～1V、DC0～10mV
隔离输出
(可用某一点，根据型号说明而定)
容许负载电阻 ：550Ω以下(输出DC4～20mA信号时)
输出电阻 ：100kΩ(DC0～1V、DC0～10mV时)
显示器 ：带背光LCD
测量值显示 ：很多4位或带2位小数
显示语言 ：中文
输出信号保持：手动校正、自动校正时保持校正前的输
出值。
电源电压 ：AC100～240V 50/60Hz
功耗 ：约50VA
预热时间 ：30分钟以上
环境温度 ：-5～45ºC
环境湿度 ：90%RH以下(无结露)
贮存条件 ：-20～60ºC、95%RH以下(无结露)
安装方式 ：表面安装
外形尺寸(H×W×D) ：470×345×211mm
重量 ：约22kg
涂装颜色 ：箱体：银色，盖板：蓝色
外壳类型 ：铝制外壳/盖板，防爆结构(IP65)
接触气体部分材质 ：SUS304、铂、铂铱合金、银、
氟橡胶、环氧树脂、镍、锡
气体出入口 ：Rc1/2,NPT1/2或G1/2(根据指定)
外部连接端子 ：M3.5螺钉端子
(但，RS232C为9针D-sub连接器)
NEPSI防爆规格 ：认证号码：GYJ13.1036X
适应规格：Exd ⅡC T6 Gb
ZAFE热导式气体分析仪性能：
重复性 ：±1%FS
线性度 ：±2%FS
漂移 ：零点±2%FS/1周以内
(H2分析仪，参比气N2)
满量程点±2%FS/1周以内
(H2分析仪，参比气N2)
响应速度(90%响应)：
标准60秒以内(流速为0.4L/min时)
高速10秒以内(流速为1L/min时)，仅
H2分析仪(参比气N2，无干扰补偿)可能
其他气体的干扰 ：各测量值的指示误差(Vol%)
