艾德克斯IT8733P+多路直流可编程电子负载动态测试操作

艾德克斯IT8733P+多路直流可编程电子负载是一款功能强大的测试设备,支持动态测试操作,能够模拟电源在不同负载条件下的动态响应。以下是关于IT8733P+动态测试操作的详细介绍。


一、动态测试操作概述

动态测试操作是IT8733P+电子负载的一项重要功能,它允许负载在两种设定值之间周期性地切换,以模拟电源在实际应用中的动态负载变化。通过动态测试,用户可以评估电源在负载快速变化时的输出电压稳定性、响应速度以及保护机制等性能。


二、动态测试操作模式

艾德克斯IT8733P+支持多种动态测试操作模式,包括连续模式、脉冲模式和触发模式。每种模式都有其特定的应用场景和设置方法。
1. 连续模式(Continuous)
在连续模式下,负载会在两个设定值(A值和B值)之间连续切换,形成一个稳定的脉冲序列。这种模式适用于测试电源在持续变化负载条件下的稳定性。
设置步骤:
  1. 给负载上电,并通过面板或远程控制选择需要测试的通道。
  2. 进入动态测试设置菜单,选择连续模式。
  3. 设置A值和B值,以及它们之间的切换时间(上升沿和下降沿时间)。
  4. 确认设置无误后,启动动态测试。
注意事项:
确保A值和B值在同一量程范围内,以避免超出负载的额定能力。
根据需要调整切换时间,以模拟不同的负载变化速度。

2. 脉冲模式(Pulse)
在脉冲模式下,负载会在接收到触发信号后从当前状态切换到A值,并保持一段时间(A脉宽时间)后切回B值。这种模式适用于测试电源对突发负载变化的响应能力。
设置步骤:
  1. 同连续模式一样,先给负载上电并选择测试通道。
  2. 进入动态测试设置菜单,选择脉冲模式。
  3. 设置A值、B值、A脉宽时间和触发源。
  4. 确认设置无误后,等待触发信号或手动触发动态测试。
注意事项:
确保触发源设置正确,以避免误触发或无法触发的情况。
根据测试需求调整A脉宽时间,以模拟不同的负载持续时间。

3. 触发模式(Toggle)
在触发模式下,负载会在每次接收到触发信号后在A值和B值之间切换。与脉冲模式不同的是,触发模式不需要设置A脉宽时间,而是根据触发信号的频率来决定切换速度。
设置步骤:
  1. 同样先给负载上电并选择测试通道。
  2. 进入动态测试设置菜单,选择触发模式。
  3. 设置A值和B值,以及触发源。
  4. 确认设置无误后,等待或手动发送触发信号以启动动态测试。
注意事项:
确保触发源稳定可靠,以避免因触发信号不稳定而导致的测试误差。
根据测试需求选择合适的触发源和触发频率。

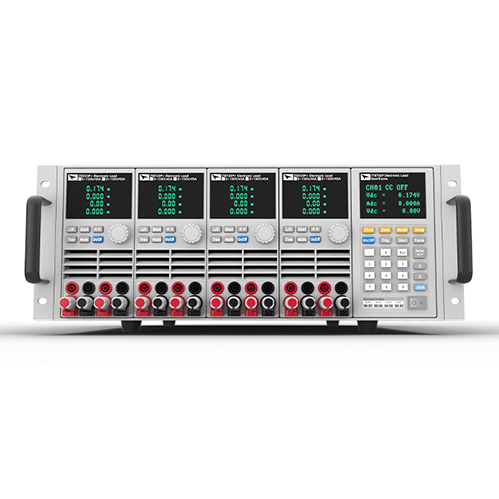

艾德克斯IT8733P+

三、动态测试操作示例

以下是一个简单的动态测试操作示例,以连续模式为例:
1. 准备阶段:
 确保IT8733P+电子负载已正确连接到待测电源,并通过面板或远程控制选择需要测试的通道(例如通道1)。
 检查电源电压和负载设置是否符合测试要求。

2. 设置阶段:
 进入动态测试设置菜单(通常通过面板上的相应按键或远程控制命令实现)。
 选择连续模式。
 设置A值为10A,B值为2A,切换时间为1秒(即每秒钟在10A和2A之间切换一次)。
 确认设置无误后退出设置菜单。

3. 测试阶段:
 启动动态测试(通常通过面板上的相应按键或远程控制命令实现)。
 观察待测电源在负载快速变化时的输出电压稳定性、响应速度等性能。
 根据需要记录测试数据或进行实时分析。

4. 结束阶段:
 测试完成后停止动态测试(通常通过面板上的相应按键或远程控制命令实现)。
 保存测试数据(如果需要的话)并关闭负载或待测电源。


四、动态测试操作的注意事项

在进行动态测试操作前,请务必仔细阅读IT8733P+的用户手册并了解相关安全操作规程。
确保所有连接都牢固可靠,以避免在测试过程中出现意外情况。
根据测试需求选择合适的动态测试模式和设置参数,以获得准确的测试结果。
在测试过程中密切关注待测电源的性能表现,并及时记录和分析测试数据。
测试完成后及时关闭负载和待测电源以节省能源并保护设备安全。
