艾德克斯IT8731P+多路直流可编程电子负载操作模式

艾德克斯(ITECH)IT8731P+是一款功能强大、灵活多变的多路直流可编程电子负载,专为满足各种复杂的电源测试、电池放电测试及电子设备性能评估需求而设计。其操作模式多样,涵盖了从基本恒压、恒流到动态测试等多种场景,为用户提供了全面的测试解决方案。以下是对IT8731P+操作模式的详细解析。


一、基本操作模式

1. 恒压模式(CV模式)
在恒压模式下,IT8731P+将负载设置为一个恒定的电压值,而电流则根据被测设备的输出能力自动调整。这种模式适用于测试电源在特定电压下的输出特性,如输出电流、效率和稳定性。用户可以通过前面板或远程操作软件设置目标电压值,并实时监控电压、电流和功率等参数。
2. 恒流模式(CC模式)
恒流模式是电子负载测试中常用的模式之一。在IT8731P+中,恒流模式将负载设置为一个恒定的电流值,而电压则根据被测设备的输出能力自动调整。这种模式适用于测试电源在特定电流下的输出特性,如电压调节能力、过流保护和短路保护等。用户同样可以通过前面板或远程操作软件设置目标电流值,并实时监控相关参数。
3. 恒功率模式(CP模式)
恒功率模式是IT8731P+的另一个重要操作模式。在恒功率模式下,负载将消耗一个恒定的功率值,而电压和电流则根据被测设备的输出能力自动调整。这种模式适用于测试电源在特定功率下的输出特性,如效率、热管理和稳定性。用户可以通过设置目标功率值来启动恒功率测试,并实时监控电压、电流和功率等参数。


二、动态测试模式

1. 斜坡测试模式
斜坡测试模式允许用户模拟负载的逐渐变化过程。在IT8731P+中,用户可以设置斜坡的起始值、终止值以及变化速率,以模拟实际负载的渐变情况。这种模式适用于测试电源在负载逐渐变化时的响应速度和稳定性。通过实时监控电压、电流和功率等参数,用户可以评估电源的动态性能。
2. 阶跃测试模式
阶跃测试模式用于模拟负载的突然变化,以评估被测设备在快速变化负载条件下的性能表现。在IT8731P+中,用户可以设置阶跃的起始值和终止值,并触发阶跃测试。负载将在短时间内从起始值跳变到终止值,用户可以通过实时监控相关参数来评估电源对阶跃负载的响应速度和稳定性。
3. 脉冲测试模式
脉冲测试模式用于模拟负载的短暂变化,如脉冲放电或脉冲充电等。在IT8731P+中,用户可以设置脉冲的宽度、幅度和频率等参数,以模拟实际的脉冲负载情况。这种模式适用于测试电源在脉冲负载下的响应速度和稳定性,以及电池在脉冲放电或充电过程中的性能表现。

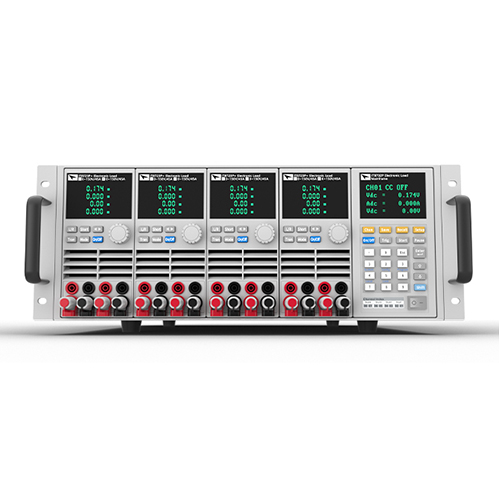

 艾德克斯IT8731P+

三、高级操作模式

1. 序列测试模式
序列测试模式允许用户预设一系列测试步骤,并按照设定的顺序自动执行。在IT8731P+中,用户可以创建包含多个测试点的序列,每个测试点可以设置为恒压、恒流或恒功率模式,并指定相应的电压、电流或功率值。序列测试模式适用于需要执行多个测试点的复杂测试场景,如电源的全面性能评估或电池的多阶段放电测试。
2. 扫描测试模式
扫描测试模式允许用户在指定的电压或电流范围内进行自动扫描测试。IT8731P+将根据用户设置的起始值、终止值和步长自动调整负载,并记录每个测试点的电压、电流和功率等参数。这种模式适用于快速评估电源在不同负载条件下的输出特性,以及电池在不同放电电流下的性能表现。
3. 远程控制与监控
IT8731P+支持通过USB、LAN或GPIB接口与计算机或其他测试设备相连,实现远程控制与监控。用户可以使用艾德克斯提供的远程操作软件来设置测试参数、启动测试、实时监控测试过程以及查看和分析测试结果。远程控制与监控功能大大提高了测试的灵活性和便捷性,使得用户可以在远程位置或自动化测试系统中轻松管理测试任务。


四、保护与安全性

在操作过程中,IT8731P+提供了多种保护机制以确保设备和被测对象的安全。这些保护机制包括过压保护、过流保护、过热保护和反接保护等。当被测设备的输出电压或电流超过设定的安全阈值时,IT8731P+将自动切断负载以保护设备和被测对象免受损坏。同时,内部温度传感器监控设备的温度状态,一旦温度过高,设备将自动进入保护模式以防止因过热而导致的损坏。


五、用户界面与易用性

IT8731P+的前面板配备了清晰的显示屏和直观的按键布局,使得本地操作更加简便。用户可以通过前面板上的按键和显示屏直接设置测试参数、监控测试过程以及查看测试结果。此外,艾德克斯为IT8731P+提供了专业的远程操作软件,用户界面直观易用,提供了丰富的测试设置和数据分析功能。软件界面支持多种语言选择,方便国际用户使用。


六、总结

艾德克斯IT8731P+多路直流可编程电子负载以其多样的操作模式、高精度的测量能力、丰富的保护机制以及直观易用的用户界面,成为了电源测试、电池放电测试及电子设备性能评估领域的优选工具。无论是在实验室还是生产线上,IT8731P+都能为用户提供全面、准确、可靠的测试解决方案。通过合理利用其各种操作模式,用户可以轻松应对各种复杂的测试场景,提高测试效率和准确性。
