简介

　　骤降与骤升 (Dips & Swells) 记录骤降、干扰、快速电压变化及骤升。骤降(下降)和骤升是正常电压的快速变化。变化幅度可高达电压的 10 倍至 100倍。依照 EN61000-4-30 所定义，其持续时间从半个周期至数秒钟不等。分析仪让您能够选择标称或是可调整的基准电压。可调整的基准电压使用以一分钟时间常数过滤筛选的测量值。

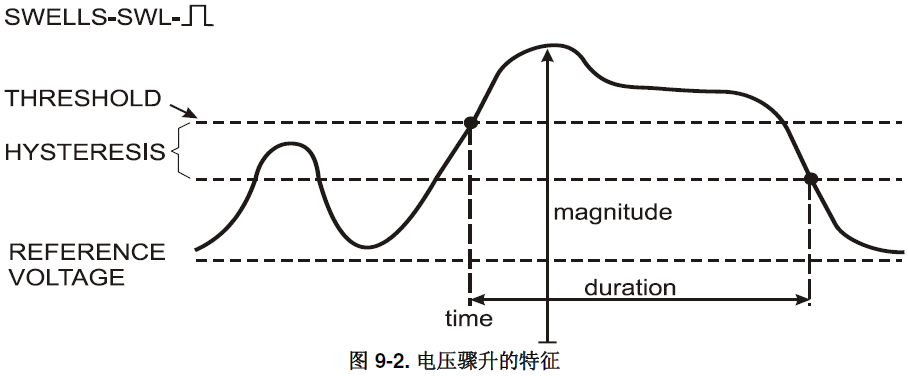

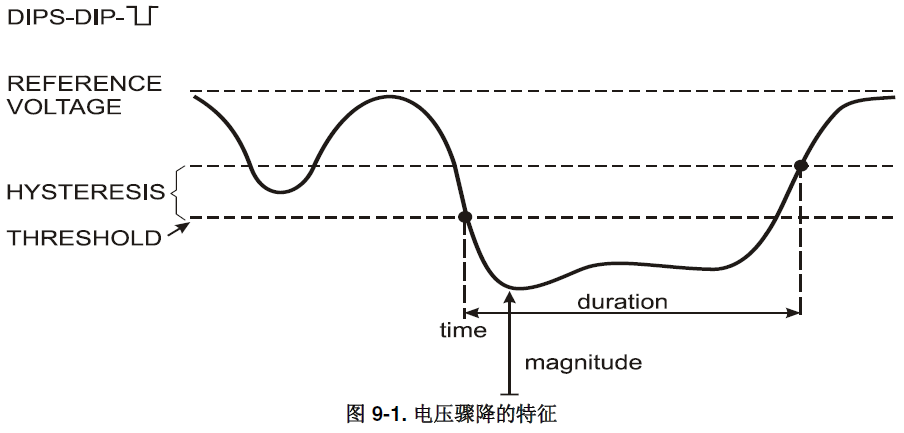

　　在骤降过程中 电压下降，在骤升过程中 电压上升。在三相系统中，当一个或多个相位的电压下降至骤降阈值时，骤降开始;当所有相位的电压等于或大于骤降阈值值加上滞后时，骤降停止。骤降与骤升的触发条件是阈值和滞后。骤降与骤升以持续时间、幅度和发生时间来表述其特征。图 9-1 和 9-2 对此做出解释。
　　

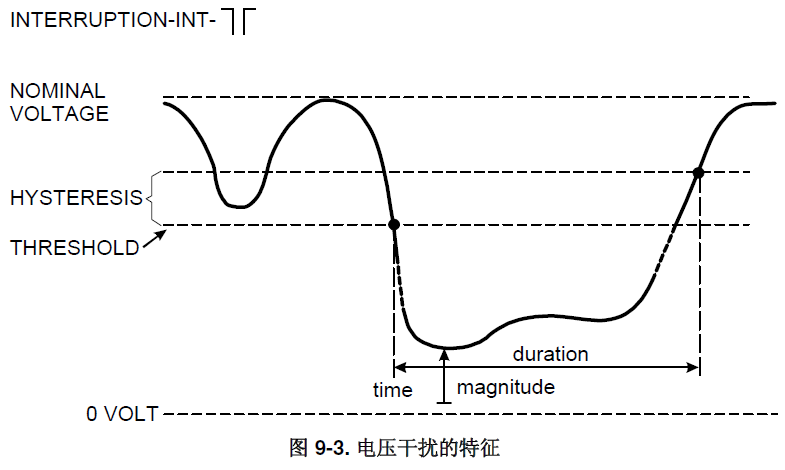

　　在发生干扰期间，电压下降至远远低于其标称值。在三相系统中，当所有相位的电压低于阈值时，干扰开始;当一个相位的电压等于或高于干扰阈值加滞后时，干扰停止。干扰的触发条件是阈值和滞后。扰以持续时间、幅度和发生时间来表述其特征。图 9-3 对此做出解释。
　　

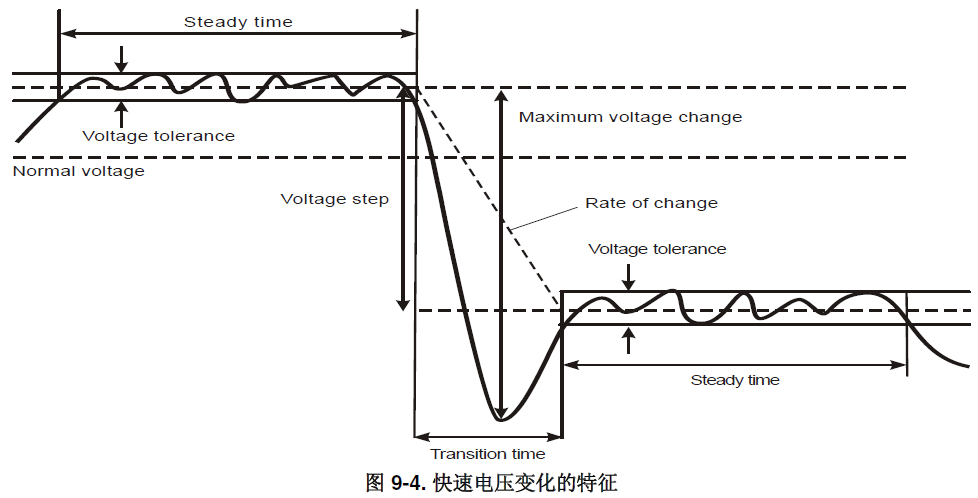

　　快速电压变化是有效值 (RMS) 电压在两个稳态之间的快速转换。快速电压变化是在稳定电压容差、稳定时间、所检测到的很小步长，及很小变化速度 (%/s) 的基础上捕获。当电压变化超过骤降或骤升的阈值时，它被视为骤降或骤升，而不是快速电压变化。除了根据电压阶跃 (Vstep) 检测以外，在设置极限值时，还可选择根据较大电压变化 (Vmax) 来检测。请注意 Norwegian FoL 要求根据较大电压变化来检测。事件列表中显示了电压阶跃变化及过渡时间。详细的事件列表显示了相对于标称电压的较大电压变化。图 9-4 对此做出解释。

　　

　　除了电压之外，电流也被记录了。这可以让您能够观察产生偏离的因果关系。功能键 F4 – 事件 (EVENTS) 可查看事件表，电压事件在表中依次列出。

　　趋势图

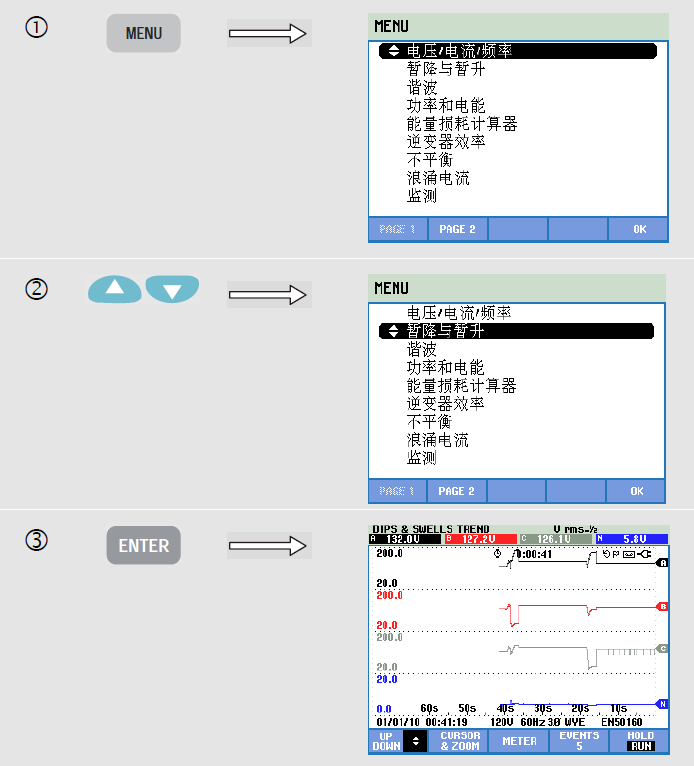

　　要查看骤升与骤降趋势图 (Dips & Swells Trend) 屏幕：
　　

　　主屏幕的所有配置电压(Vrms 半个周期)和电流(Arms 半个周期)通道都被记录下来，用以观察产生偏离的因果关系。并不是所有通道都同时显示。使用向上/向下箭头键选择要显示的趋势图。

　　图形在屏幕的右侧逐步形成并且对应的数值显示在屏幕的表头部位。

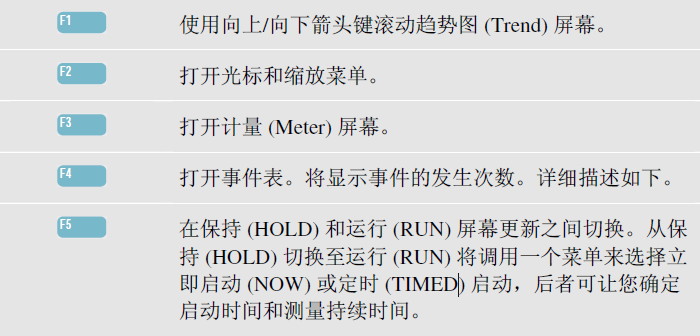

　　可用的功能键：
　　

　　实时记录 (Logging)。计量 (Meter) 屏幕的所有测量值都会被记录下来。

　　光标 (Cursor)。当光标启动时，光标处的趋势值显示在屏幕的表头部位。将光标从屏幕左侧或右侧移开可将 6 个屏幕中的下一个显示在查看区域中。

　　缩放 (Zoom)。让您能够垂直或水平扩大或缩小显示来查看详细内容或将整个图形适合屏幕区域显示。通过箭头键来操作缩放 (Zoom) 和光标 (Cursor)。

　　为了能在大多数情况下获得良好的显示效果，趋势图的偏移和跨距都是自动选择量程。如果需要，您可以更改当前趋势图的偏移和跨距。按顺序操作：

　　按设置 (SETUP) 键，F4 – 手动设置 (MANUAL SETUP)，F1 – 趋势图范围 (TREND SCALE)。使用向上/向下箭头键选择需要进行调整的项目，使用向左/向右箭头键进行调整。

　　事件标准，比如阈值和滞后以及其他活动都是预设的，但可以对其进行调整。调整菜单可以通过设置 (SETUP) 键，F4 – 手动设置 (MANUAL SETUP) 和极限值(Limits) 设置来打开。请参见第 24 章“极限值调整”相关内容。

　　事件表

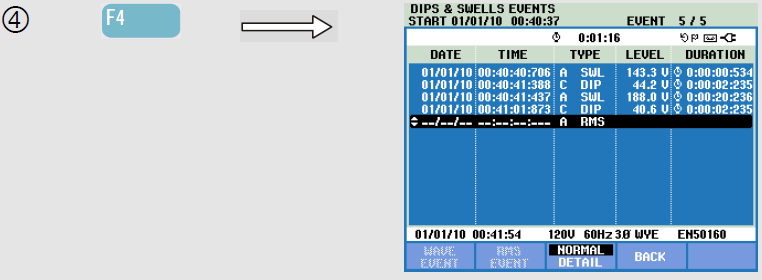

　　要查看骤降与骤升 (Dips & Swells) 事件表：
　　

　　事件 (Events) 表列出相位电压的所有越限值。符合国际标准或用户自定义的阈值均可使用。阈值调整可通过设置 (SETUP) 键，F4 – 手动设置 (MANUAL SETUP) 和极限值 (Limits) 来完成。

　　分析仪处于保持 (HOLD) 模式时，您可以看到波事件 (WAVE EVENT) 和有效值事件 (RMS EVENT) 模式下的事件详细信息。使用向上/向下箭头键，您可以选择表中的某一事件。

　　波事件 (WAVE EVENT)能够显示所选事件的示波器样式波形。事件出现在屏幕水平居中位置。

　　有效值事件 (RMS EVENT)能够在屏幕中显示事件的趋势图(前提事件发生后产生了足够数据)。

　　在正常 (Normal) 模式下，列出主要事件特征：开始时间，持续时间和电压幅度。详细 (Detail) 模式显示各项位的越限值细节。

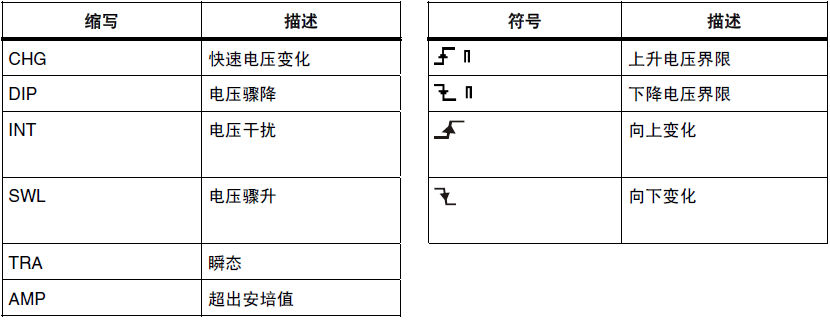

　　表格中使用了下列缩写和符号：
　　

　　可用的功能键：

　　提示与技巧

　　骤降(下降)与骤升的发生可能意味着配电系统不稳定。在这样一个系统里，当大型电机或焊机开启或关闭时会引起显著的电压变化。这可能引起电灯闪变或甚至明显变暗。它也可能引起计算机系统和过程控制器重置和数据丢失。

　　通过在供电接入位置监测电压和电流的趋势，您可以找出电压骤降的根源是在大楼的内部还是外部。当电流上升而电压下降时，表示问题根源在大楼内部(下游);如果电压和电流都下降，即表示问题根源在外部(上游)。
