简介

　　电压/电流/频率 (Volts/Amps/Hertz) 显示一个包含重要数字测量值的计量 (Meter)屏幕。相关的趋势图 (Trend) 屏幕显示计量 (Meter) 屏幕中所有数值相对于时间的变化。表中列出了如骤降与骤升等事件。

　　Fluke 437-II 能够在 400 Hz 电源系统中执行测量任务(海洋，航空，铁路，国家力量)。

　　计量屏幕

　　要查看电压/电流/频率计量 (VOLTS/AMPS/HERTZ Meter) 屏幕：

　　① MENU

　　② ENTER

　　计量屏幕概括列出了所有相位上的电压和电流。显示中性线到线路以及线路到线路的有效值 (RMS) 电压。频率和波峰系数也在屏幕中显示。波峰系数 (CF)表示失真的程度：波峰系数 1.41 表示无失真;高于 1.8 表示高度失真。在用其他测量模式详细检查系统前，可利用该屏幕初步了解电力系统的性能。计量屏幕中的列数取决于电力系统的配置。使用向上/向下箭头键滚动计量 (Meter) 屏幕。

　　计量屏幕中的数字是当前值，这些值会持续更新。当测量启动时，就马上开始记录这些值相对于时间所发生的变化。记录情况可在趋势图 (Trend) 屏幕中观察。

　　实时记录 (Logging)。计量屏幕的所有测量值都会被记录下来。

　　对于以有效值 (RMS) 为基础的测量，比如电压有效值 (Vrms 和电流有效值(Arms)，可以将周期聚合时间间隔 (Cycle Aggregation Interval) 设置为 10/12个周期或 150/180 个周期。要进行调整，请按顺序操作：按设置 (SETUP) 键，F4 – 手动设置 (MANUAL SETUP)，F3 – 功能参数选择 (FUNCTION PREF)，向上/向下箭头键来选择周期聚合，使用向左/向右箭头键进行调整。

　　可用的功能键：

　　F1 使用向上/向下箭头键滚动计量 (Meter) 屏幕。

　　F3 打开趋势图 (Trend) 屏幕。详细描述如下。

　　F4 打开事件 (Events) 屏幕。将显示事件的发生次数。详细描述如下。

　　F5 在保持 (Hold) 和运行 (Run) 屏幕更新之间切换。从保持 (Hold) 切换至运行 (Run) 将调用一个菜单来选择立即启动 (NOW) 或定时 (TIMED) 启动，后者可让您确定启动时间和测量持续时间。

　　趋势图

　　要查看电压/电流/频率趋势图 (VOLTS/AMPS/HERTZ Trend) 屏幕：

　　③F3

　　计量 (Meter) 屏幕中的所有值都被记录下来，但计量 (Meter) 屏幕中每一行的趋势图每次只能显示一个。按功能键 F1 使用向上/向下箭头键选择行。曲线从右侧逐步形成。表头部位的读数与右侧所绘的很新数值相对应。

　　可用的功能键：

　　F1 使用向上/向下箭头键滚动趋势图 (Trend) 屏幕。

　　F2 打开光标和缩放菜单。

　　F3 返回到计量 (Meter) 屏幕。

　　F4 打开事件 (Events) 菜单。将显示事件的发生次数。详细描述如下。

　　F5 在保持 (Hold) 和运行 (Run) 屏幕更新之间切换。从保持(Hold) 切换至运行 (Run) 将调用一个菜单来选择立即启动 (NOW) 或定时 (TIMED) 启动，后者可让您确定启动时间和测量持续时间。

　　光标 (Cursor)。当光标启动时，光标处的趋势值显示在屏幕的表头部位。将光标从屏幕左侧或右侧移开可将下一组屏幕显示在查看区域中。

　　缩放 (Zoom)。让您能够垂直或水平扩大或缩小显示来查看详细内容或将整个图形适合屏幕区域显示。缩放 (Zoom) 和光标 (Cursor) 通过箭头键操作。

　　光标仅会在保持 (Hold) 模式下启用。

　　为了能在大多数情况下获得良好的显示效果，趋势图的偏移和跨距都是自动选择量程。如果需要，您可以更改当前测量值的偏移和跨距。按顺序操作：

　　按设置 (SETUP) 键，F4 – 手动设置 (MANUAL SETUP)，F1 – 趋势图范围 (TREND SCALE)。使用向上/向下箭头键选择需要进行调整的项目，使用向左/向右箭头键进行调整。分别对相位 (PHASE) 和中性线 (NEUTRAL) 进行调整(使用功能键 F3选择)。欲了解更多信息，请参阅第 24 章。

　　事件

　　要查看电压/电流/频率事件 (VOLTS/AMPS/HERTZ Events) 屏幕：

　　④F4

　　事件 (Events) 表列出相位电压的所有越限值。符合国际标准或用户自定义的门限均可使用。门限调整可通过设置 (SETUP) 键和极限值来完成。

　　在正常 (Normal) 模式下，列出主要事件特征：开始时间，持续时间和电压幅度。详细 (Detail) 模式显示各项位的越限值细节。

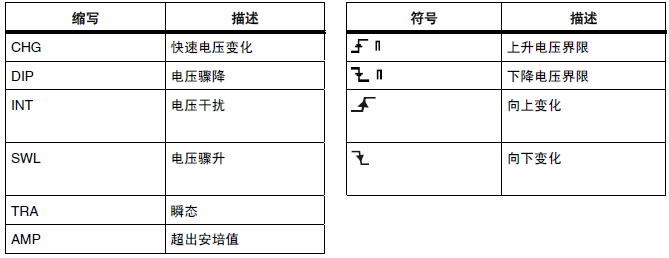

　　表格中使用了下列缩写和符号：
　　

　　可用的功能键：

　　F1 切换至波事件显示：将显示所选事件周围的一个示波器波形。在 Fluke 435-II 和 437-II 可用。

　　F2 切换到有效值 (RMS) 事件显示：将显示所选事件周围的二分之一周期有效值趋势图。在 Fluke 435-II 和437-II 可用。

　　F3 在正常 (Normal) 和详细 (Detailed) 事件表之间切换。

　　F4 返回到趋势图 (Trend) 屏幕。
