产品描述

ABB TSP118温度传感器

模块化设计

测量插芯、安装套管、延长管、接线盒、变送器

可替换式测量插芯

替换式测量插芯

接线盒中的变送器

可选的就地LCD显示表头

可选标准显示模块(AS 型)或参数设定功能的显示模块(A 型)

提供符合SIL2 认证的一体化温度变送器

认证

NEPSI

应用

化工行业

石化行业

石油与天然气生产及输送管线

能源工业

近海和海上平台

一般过程工程

油罐和管道施工

机械和工厂设备安装工程

1 概述

1.1插芯可更换的温度传感器概述

ABB TSP118温度传感器

* 根据压力负载和耐腐蚀材料计算，工作温度可达到 800 °C。

重要信息

以上表格中的温度和压力为较大值。没有考虑过程工业中应力的影响。各种工业过程中，粘度，流速，压力和温度的作用通常会较大温度和压力值的降低。

1.2 测量插芯概述

ABB TSP118温度传感器

*BUx型表示接线盒形式为 BUx 系列外壳（包括 BUZ、BUZHD）；

*AGx表示接线盒形式为 AGx 系列外壳（包括 AGL/AGS、AGLD/AGSD）

1.3 安装说明

理想情况下，安装热端顶部应放置在管道中心。如果不能这样安装，安装套管插入长度必须是前端直径的 10倍以上，以较大限度地减少热传导产生的测量误差。例如，对于前端直径为 16mm的安装套管，其插入长度至少为 160mm。

ABB TSP118温度传感器
1.3.1 标称直径不足

　　管道狭窄可能会使这两个条件无法满足。在这种情况下，安装套管以一定角度安装或安装在管道弯处，以满足建议的很小插入长度。

测量插芯规格

2.1 热电阻温度传感器设计

ABB独家设计的测量插芯具有良好的抗震性能。

TSP温度传感器中的所有测量插芯均超过 EN 60751 针对其他要求定义的加速值 3 g。

下表概括介绍了测量插芯型号在测量点处的抗震性。
ABB TSP118温度传感器

下表概括介绍了测量插芯前端感温部分和不可弯曲部分。

ABB TSP118温度传感器

测量电阻的精度等级

即使采用限制精度 F/W 0.15 或 0.3，符合 IEC 60751 的薄膜和陶瓷测量电阻均可在整个应用范围内使用。选择热电组精度等级时，请对应其要求的测量温度范围。

例如：F 级 0.15 传感器用于 380 °C 的温度下。在这次短暂的应用后，F 级 0.3 适用于该传感器。

精度等级符合 IEC 60751

　 ABB TSP118温度传感器

插芯内部连接导线的线电阻，会影响两线制热电组连接的测量值，因此必须考虑导线电阻对测量值的影响。该值大小由测量插芯的直径和长度决定。

如果无法通过机械的方式补偿误差，可使用下列值：

■Φ3mm测量嵌件：( 0.281 Ω/m +0.7 °C/m )

■Φ6mm测量嵌件：( 0.1Ω/m +0.25 °C/m )

出于这一原因，ABB 提供三线制或四线制的连接。

型号

基本型号

薄膜测量电阻器 (TF)

量程-50... 400°C
抗震性高达可达到10g
ABB TSP118温度传感器

加大测量范围
　• 线绕测量电阻器 (WW)
　• 量程 -196 ...600 °C
　• 抗震性高达可达到 3 g

ABB TSP118温度传感器

安装套管
安装套管的功能
■ 针对腐蚀性，高过程压力和高流速介质，保护测量插芯
■ 在不中断工艺流程的情况下更换或重新校准测量装置
根据被测介质、温度和过程压力的不同，可以选用不同的设计和材料。

安装套管分两类：
■ 无缝直管套管(适用于TSP128)

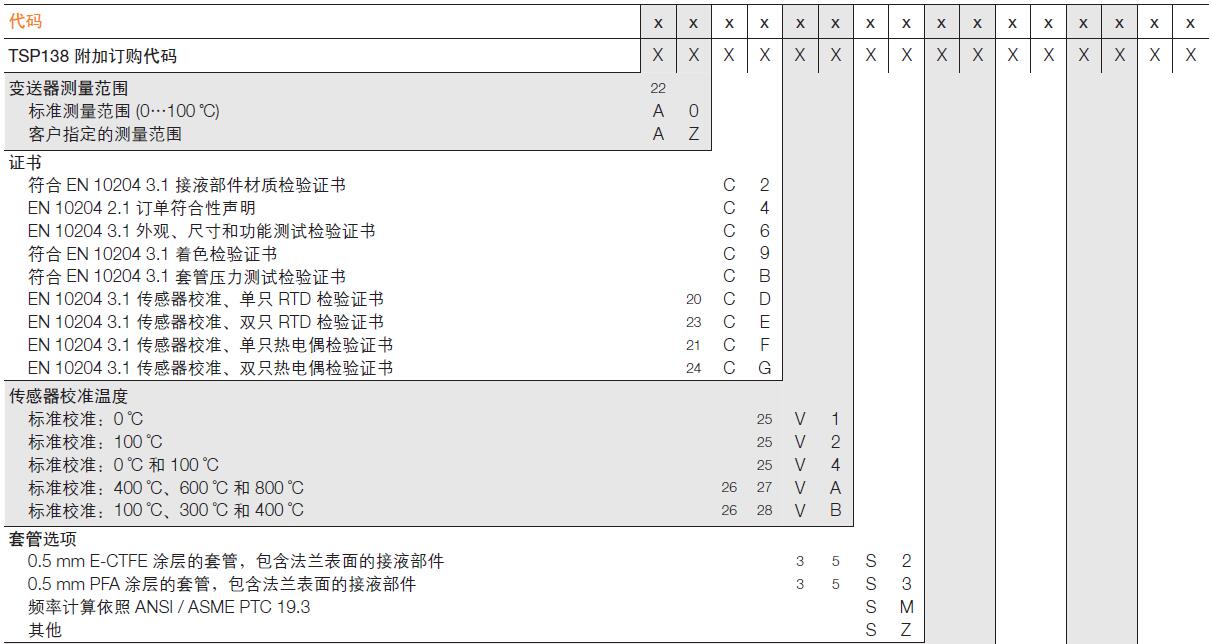

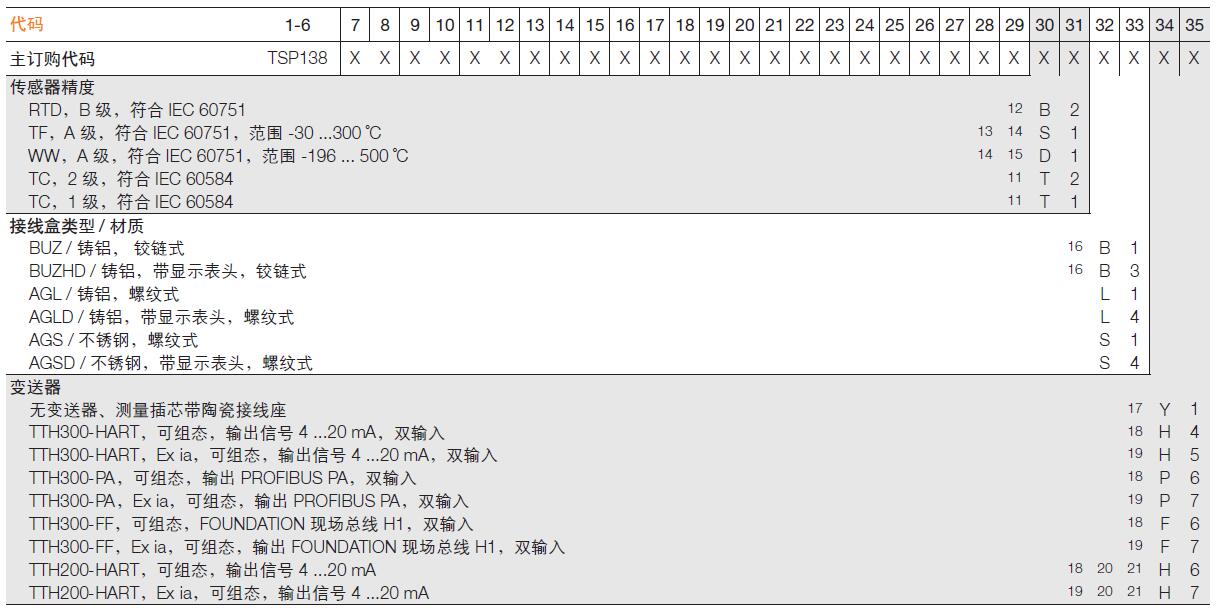

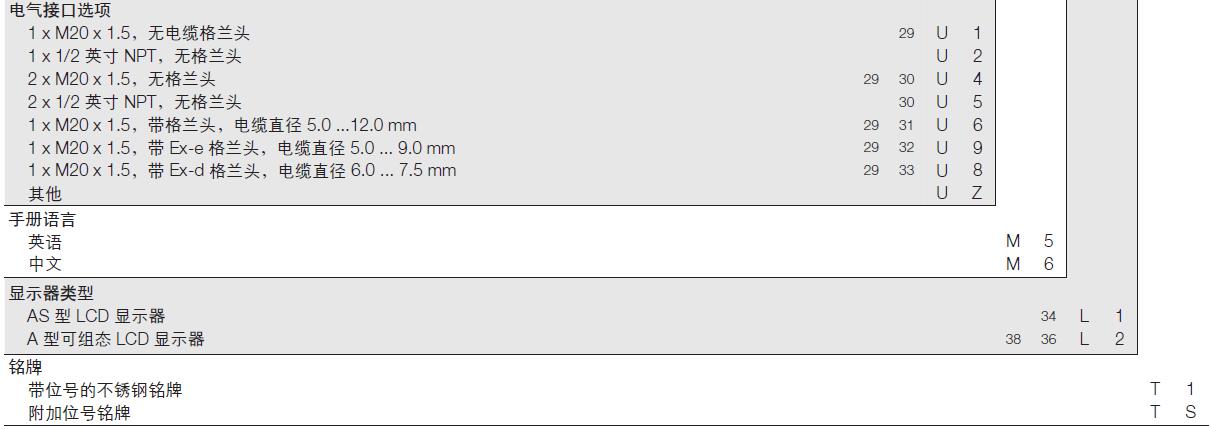

■ 深孔棒材套管(适用于TSP138)
按照 DIN 43772 或 ABB 标准提供。
用于高腐蚀性介质
不锈钢法兰套管可采用特殊涂层，例如 0.5mm 的 E-CTFE 或PFA。
用于高腐蚀性应用场合
■ 套管还可以采用钽护套，包括直径为 18mm 的单面闭管和法兰盘。

要求包括：
■ 安有法兰套管的 TSP128(2F 型)
■ 直径 16mm
■ 材质316L 或321。
