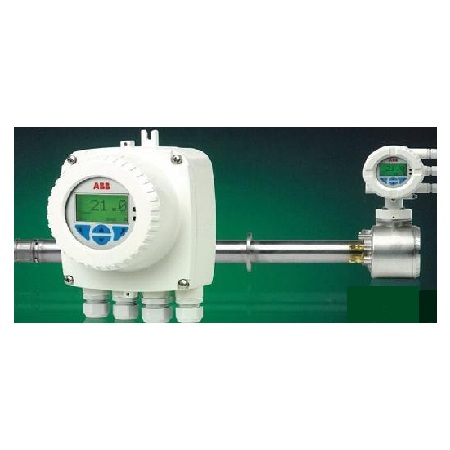

Endura AZ20氧化锆氧量分析仪

　　先进的设计，精密的加工

　　一探头坚固耐用，使用寿命长，过程温度高达可达800 ℃ (1472 ℉)

　　一50多年的深厚经验凝聚成可靠的传感器设计

　　一对过程参数变化快速响应

　　一稳定、精确的氧量测量

　　独特的集成自动标定系统

　　一轻松达到排放监控法规的要求

　　一降低安装成本;无需使用昂贵的外部标定组件

　　一降低维护成本

　　探头很长长达4.0 m(13.1 ft.)，选配各种标准法兰

　　一适合广泛的应用

　　一多种可选安装方式

　　传感器单元更换方便

　　一完全可现场维护的探头

　　一内部组件操作方便

　　先进的变送器

　　一便于组态和监控，具有直观的人机界面

　　一HART通信

　　一传感器性能记录和诊断

　　简介

　　Endura AZ20是ABB高质量燃烧气体分析仪家族的很新成员。

　　基于氧化锆单元的传感器安装在探头前端，随探头一起插入烟气管道。这样的直接测量可提供准确、快速地氧气读数，以便进行燃烧控制优化和排放监控。

　　探头很长可达4.0 m(13.1 ft.)

　　多种探头插入长度选择，从0.5到4.0m ( 1.7到13.1 ft. )，可安装在较好测量点，在烟气管道内进行精确的氧气测量;即使是在较大的烟气管道和烟囱内。

　　安装法兰型号齐全，在需要工厂标准法兰或更换当前探头时可实现简单方便的安装。

　　变送器可安装在探头上，或在较大100 m (328 ft.)的距离内远程安装，为所有应用提供通用的系统选择。在探头上安装一体变送器的安装成本很低。然而，如果探头的较好工作位置不方便进行操作，则远程分体安装变送器可提供更好的灵活性。

　　先进的设计

　　Endura AZ20按照严格的标准设计并制造，即使在很严苛的应用条件下也可确保长时间的免维护运行。

　　高达800 0C (1472 0F)的工作过程温度大大扩展了系统的适用性，使原先无法实现的应用可轻松完成，并且在流程中可优化探头位置选择。

　　该监测仪采用模块化设计，减少了部件数量，提高了系统的耐久性和可靠性，简化了日常维护和维修工作。

　　其生产采用了完全追溯，确保分析仪使用高达质量的材料，通过严格的制造、检查和测试程序(依据ISO 9001国际标准)进行制造，实现具有卓越质量的监测仪和具有超长使用寿命的探头。

　　传感器单元更换便利

　　Endura AZ20的探头沿用了上一代ZFG2探头便于拆装的传感器布局。使用基本的手动工具即可在现场更换;即使是在长时间高温下工作，导致螺纹“卡死”无法拆卸时亦可实现更换。

　　ABB提供的工具包中包含全套维护工作所需的全部零件，使用该工具包，技术人员就能够以很低的成本快速、高效地完成维护维修工作。

　　成熟可靠的传感器单元设计

　　ABB积淀深厚的复合电极技术提高了传感器单元对含硫和还原性气体及高温工作的耐受性。这延长了传感器元件在很严苛应用中的生命周期，例如硫回收工艺、火葬场以及工业/医疗垃圾焚烧等。

　　使用限流器进行流速控制

　　对基于氧化锆的氧气分析仪来说，测试气体以及参比空气的流速对其精确运行非常重要，通常使用附带的流量计和流量调节阀进行控制。

　　Endura AZ20采用了一种新的方法，可选配一个限流器。限流器安装到探头中，用于控制参比空气和测试气体的流速，无需使用附加的流量计和流量调节阀。

　　这一创新的方法使进气只需通过压力控制即可。探头外部进气口压力1 Bar (15 psi)，限流器即可设置正确的流速。

　　独特集成的自动标定

　　全新的Endura AZ20自动标定系统，无需像传统的烟气氧量分析仪系统那样需要昂贵的辅助设备才能进行自动标定。ABB完全集成的自动标定功能可控制测试气体的顺序，检测测试气体的有效性，消除因测试气体损失而造成的标定错误。

　　集成的自动标定有助于实现准确的氧气测量，让使用者对分析仪的性能充满信心。

　　长期无需技术人员维护操作较大程度地降低了运行成本和总体拥有成本，提高了系统精确度，这有助于实CEMS(连续排放监测合规)，因为对这款分析仪的维护中，有很大一部分的结果是未发现“故障”。Endura AZ20高质量的制造工艺、先进的诊断功能和完全集成的自动标定能够达到其要求并减少多余的工作和成本。

　　先进的变送器

　　Endura AZ20变送器具有当今很新的设计和技术。

　　ABB的通用人机界面(HMI)具有清晰的大型背光图形显示、“可视化”的控制以及直观的菜单结构，便于对变送器进行组态和操作。

　　简单易用的界面便于输入各种参数，“设置方便”的菜单则使得系统调试更加简单快速。

　　符合NAMUR NE107的先进诊断功能，将警报和警告分类为“需要维护”、“检查功能”、“故障”和“不合格”。传感器单元性能由变送器进行监控;传感器单元阻抗、对测试气体的响应速度以及标定偏置/系数的改变等指标均被记录和分析。当前的单元“状态”由变送器显示，作为测量可信度的可视显示;为操作人员提供了保持监测仪以高达性能运行所需的全部信息。

　　性能日志可记录很多100次具有时间标记的事件。当日志保存满后，很早的数据将被新的记录覆盖。日志包含测量的详细信息以及所有标定和精度检查的系数。

　　标配2个继电器输出和1个传统的模拟输出，可选配第二个模拟输出或2个数字输入/输出((I/O)。

　　Endura AZ20变送器标配HART通信，在设备类型管理器(DTM)的支持下可通过简单易用的图形界面实现对分析仪的远程访问。通过DTM可完全访问变送器的设置、记录数据、诊断信息以及实时数据。

　　IrDA标准红外通信端口可与DTM配合使用，用于上传和下载设备组态。此外，它还能够在显示终端界面或PC上查看数据记录值和诊断信息。通过此端口还可对设备固件进行升级。
