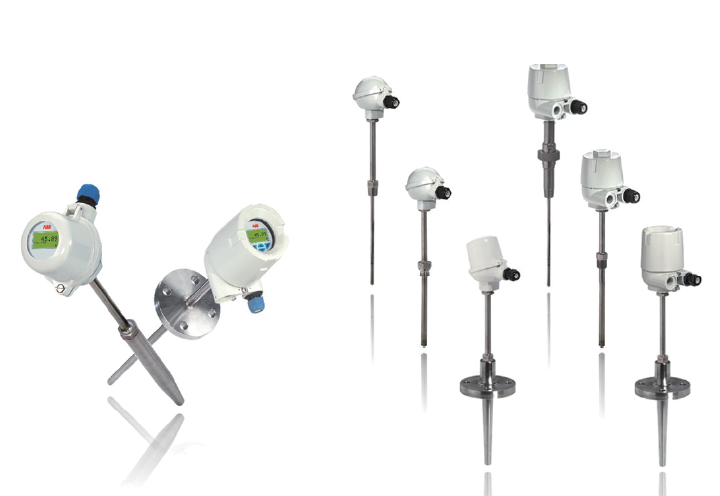

模块化设计

　– 测量插芯、安装套管、延长管、接线盒、变送器

可替换式测量插芯

　– 替换式测量插芯

接线盒中的变送器

　– 可选的就地LCD显示表头

　– 可选标准显示模块(AS 型)或参数设定功能的显示模块(A 型)

　– 提供符合SIL2 认证的一体化温度变送器

认证

　– NEPSI

应用

　– 化工行业

　– 石化行业

　– 石油与天然气生产及输送管线

　– 能源工业

　– 近海和海上平台

　– 一般过程工程

　– 油罐和管道施工

　– 机械和工厂设备安装工程


1 概述

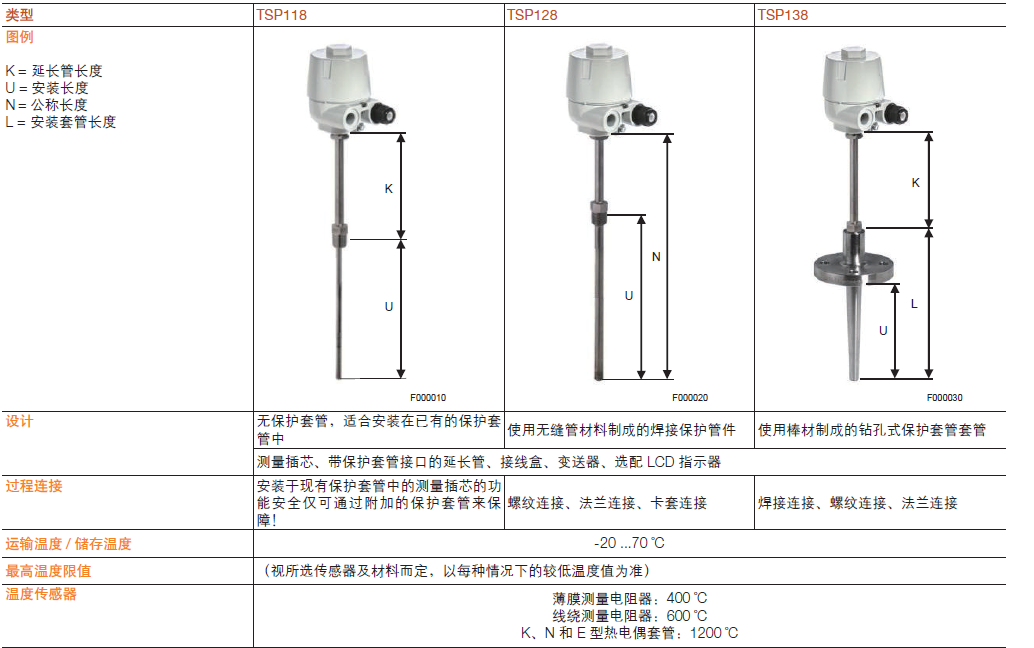

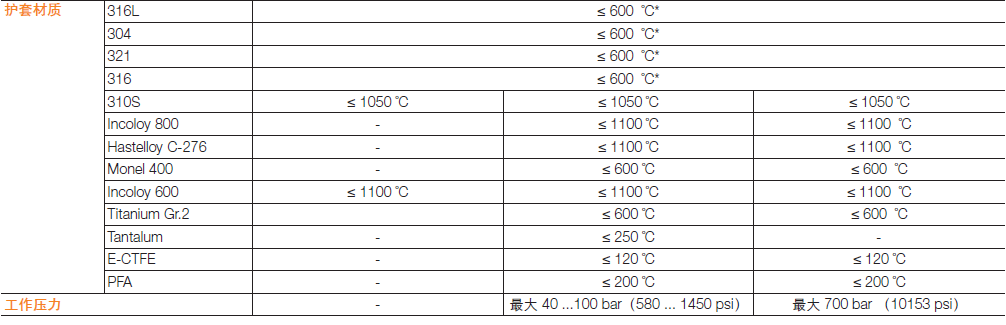

1.1 插芯可更换的温度传感器概述

* 根据压力负载和耐腐蚀材料计算，工作温度可达到 800 °C。

重要信息

　以上表格中的温度和压力为较大值。没有考虑过程工业中应力的影响。各种工业过程中，粘度，流速，压力和温度的作用通常会较大温度和压力值的降低。

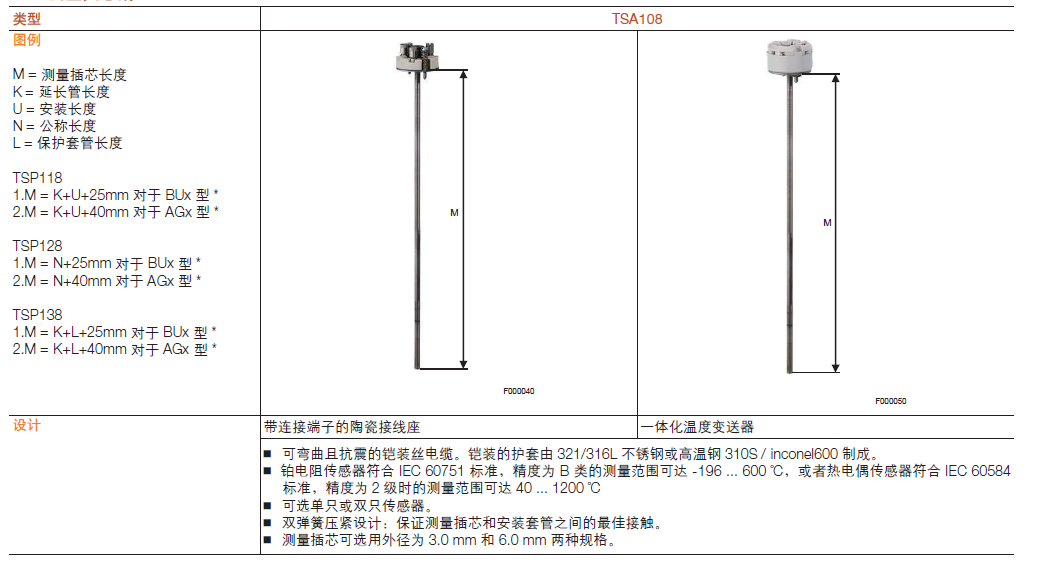

1.2 测量插芯概述

2 测量插芯规格

2.1 热电阻温度传感器设计

　ABB 独家设计的测量插芯具有良好的抗震性能。

　TSP 温度传感器中的所有测量插芯均超过 EN 60751 针对其他要求定义的加速值 3 g。

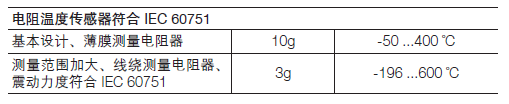

　下表概括介绍了测量插芯型号在测量点处的抗震性。

　下表概括介绍了测量插芯前端感温部分和不可弯曲部分。

2.1.1 测量电阻的精度等级符合 IEC 60751

　即使采用限制精度 F/W 0.15 或 0.3，符合 IEC 60751 的薄膜和陶瓷测量电阻均可在整个应用范围内使用。选择热电组精度等级时，请对应其要求的测量温度范围。

　例如：F 级 0.15 传感器用于 380 °C 的温度下。在这次短暂的应用后，F 级 0.3 适用于该传感器。

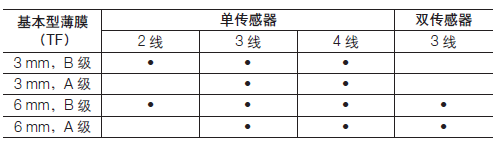

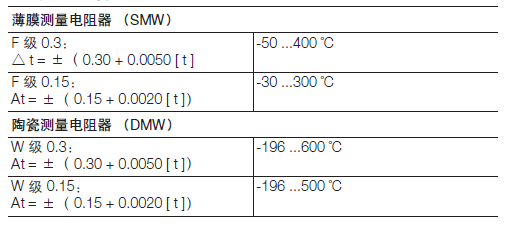

　精度等级符合 IEC 60751

　
   插芯内部连接导线的线电阻，会影响两线制热电组连接的测量值，因此必须考虑导线电阻对测量值的影响。该值大小由测量插芯的直径和长度决定。

　如果无法通过机械的方式补偿误差，可使用下列值：

　　■ Φ3 mm 测量嵌件：( 0.281 Ω/m +0.7 °C/m )

　　■ Φ6 mm 测量嵌件：( 0.1Ω/m +0.25 °C/m )

　　出于这一原因，ABB 提供三线制或四线制的连接。

2.1.2 型号

 基本型号

　• 薄膜测量电阻器 (TF)

　• 量程 -50 ... 400 °C

　• 抗震性高达可达到 10 g

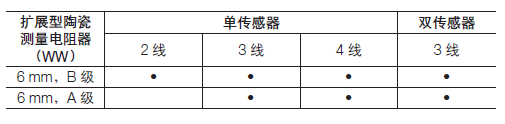

 加大测量范围

　• 线绕测量电阻器 (WW)

　• 量程 -196 ...600 °C

　• 抗震性高达可达到 3 g

3 安装套管

　安装套管的功能

　　■ 针对腐蚀性，高过程压力和高流速介质，保护测量插芯

　　■ 在不中断工艺流程的情况下更换或重新校准测量装置

　　根据被测介质、温度和过程压力的不同，可以选用不同的设计和材料。

　安装套管分两类：

　　■ 无缝直管套管(适用于TSP128)

　　■ 深孔棒材套管(适用于TSP138)

　　按照 DIN 43772 或 ABB 标准提供。

　用于高腐蚀性介质

　不锈钢法兰套管可采用特殊涂层，例如 0.5 mm 的 E-CTFE 或PFA。

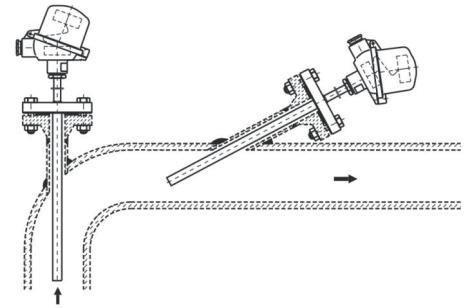

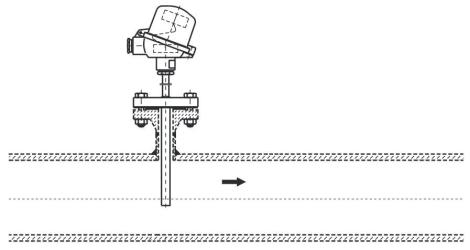

　用于高腐蚀性应用场合

　　■ 套管还可以采用钽护套，包括直径为 18 mm 的单面闭管和法兰盘。

　　要求包括：

　　■ 安有法兰套管的 TSP128(2F 型)

　　■ 直径 16 mm

　　■ 材质316L 或321。此文章来自压力校验仪。
