功能规格

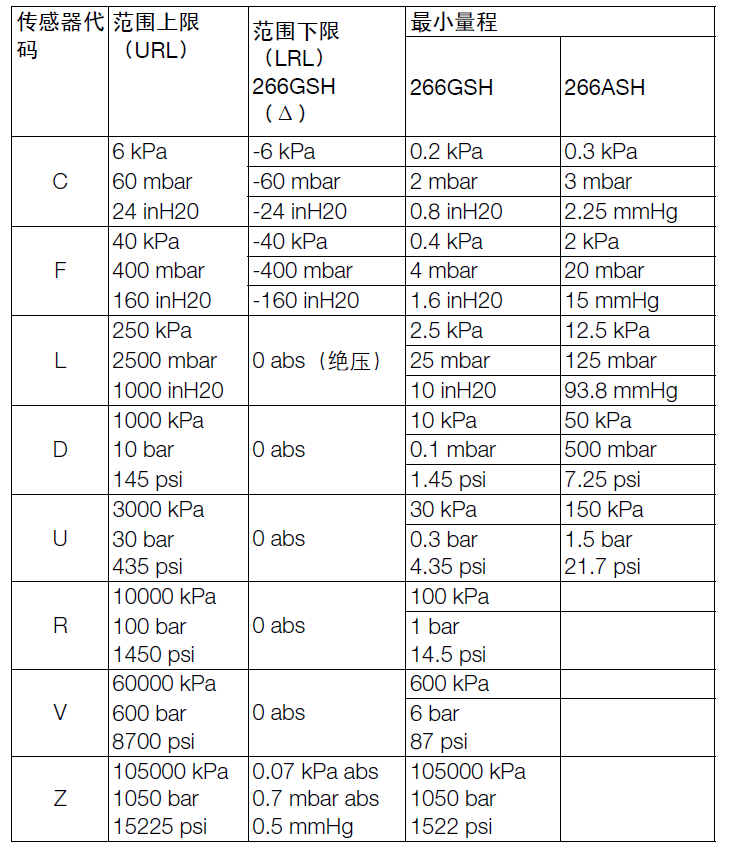

范围及量程限值

量程限值

较大量程=URL

建议选用量程比值尽可能低、从而可以优化变送器性能。

零点及量程迁移

置零及量程可以调节成表中限值范围内的任意值，但前提是：—校准量程>很小量程

阻尼

可选时间常数：0-60s之间

这个时间常数独立于传感器响应时间

开启时间

在很长10s时间内以很小的阻尼运行

绝缘阻值

500VDC时>100MΩ(端对地)

性能规格

根据IEC60770参考条件的规定，在线性模式下环境温度为20℃(68°F)，相对湿度为65%，大气压力规定为1013hPa，以零为起点的测量范围适用于带陶瓷、AISI316Lss或Hastelloy隔膜的变送器，HART数字微调值为4mA-20mA量程终值。

除非另行规定，否则以量程的%(百分比)来表示误差。与范围上限相关的某些性能会受到实际量程比(TD)(范围上限(URL)与校准量程的比值)的影响。建议选用量程比值尽可能低的传感器、从而可以优化变送器性能。

电源电压

在规定的电压/负载限值范围内，每伏的总效应小于URL的0.005%。

负载

在规定的负载/电压范围内，可忽略总效应。

电磁场

符合EN61326和NAMURNE-21的所有要求。

共态干扰

100Vrms@50Hz或50VDC情况下，无影响

安装位置

在隔膜平面上转动时不受影响。在垂直方向上倾斜达90°时，会导致零点偏移，可以通过调零操作予以校正。不会对量程产生影响。

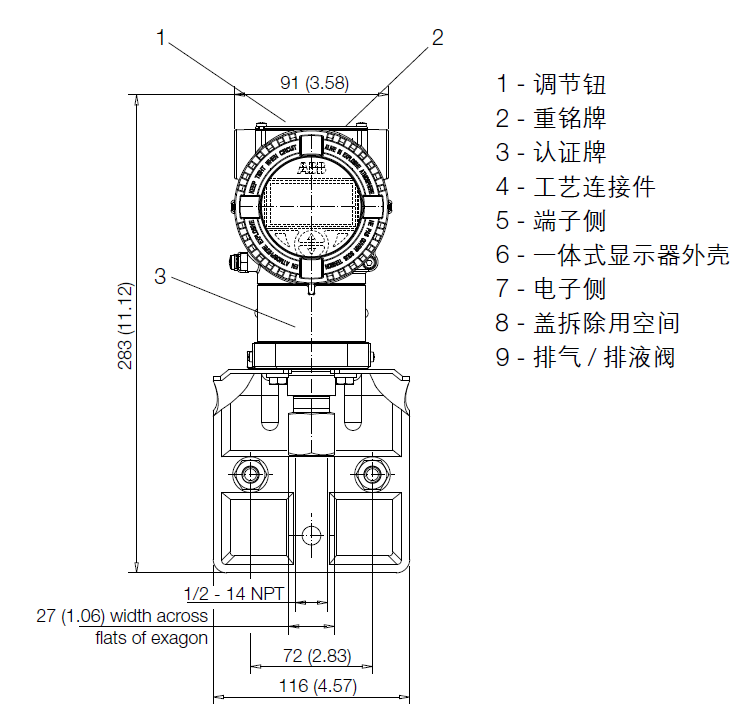

266GSH变送器环境限制

电磁兼容性(EMC)

符合EN61326以及NAMURNE-21，浪涌抗扰度(带浪涌保护器):4kV

根据IEC1000-4-5EN61000-4-5)

承压设备指令(PED)

遵循97/23/EEC川类日模块。

湿度

相对湿度:较大100冷凝，结冰:允许

抗振性

频率在1000Hz范围内时，加速度不超过2g(根据IEC60068-2一6)。

耐冲击性

加速度:50g

持续时间:11ms(根据IEC60068-2-27

潮湿且灰尘大气条件

变送器具有防尘防沙性，并具有浸入效应保护，符合EN60529(1989)一IP67(根据要求可以是IP68)的要求，或者符合NEMA-4X或JIS-C0920的要求。

IP65要求带HartingHan连接器。

266GSH变送器电气特征及选件

HART数字通信及4-20mA输出

电源

变压器的工作电压范围为10.5-42VDC，为空载运行，具有反极性连接保护(其它负载条件下允许在42VDC以上的电压条件下工作)。对于获得EExia及其它本质安全认证的变送器，其电源不得超过30VDC。

在带有选配浪涌保护器的情况下，很低工作电压增加到12.3VDC。

纹波

根据HART规范，在250欧姆的负载下，较大为20mV。

负载限制

4-20mA及HART状况下的总回路电阻：

HART通信要求至少250Ω的电阻。

指示器(选配)

一体式显示器(代码L1)

宽屏LCD，128x64像素，52.5x27.2mm(2.06x1.07in.)点阵。多种语言。4个按键用于装置配置和管理。轻松设置，以用于快速试运行。用户可选且以应用为基础的可视化功能。瞬时总流量指示。

显示器还可以指示静态压力、传感器温度及诊断消息，并提供配置工具。

采用透窗技术(TTG)控制的显示器(代码L5)

   跟上述一体式显示器相同，但配置有创新型TTG键盘，能够在无需拆除变送器外壳盖的情况下激活装置的配置及管理菜单。TTG键盘具有防止意外激活的保护措施。

标准型显示器(代码Lg)

显示面板无按钮。

浪涌保护(选配)

较大4kV

-1.2μs升压时间/达到半值的50μs延迟时间

-8μs升压时间/达到半值的20μs延迟时间

输出信号

4-20mA双线，用户可选的线性或平方根输出，3/2或5/2电源，双向流的平方根，22点线性化表(例如，适用于卧式或球形贮罐的液位测量)。

通过基于Bell202FSK标准的协议，HART®通信能够提供叠加于4-20mA信号的数字过程变量。

输出电流限值(根据NAMUR标准)

过载条件

-下限：3.8mA(可在3.8-4mA的范围内设置)

-上限：20.5mA(可在20-21mA的范围内设置)

报警电流

-下限：3.6mA(可在3.6-4mA的范围内设置)

-上限：21mA(可在20-22mA的范围内设置)

工厂设置：大报警电流

引压管阻塞诊断(PILD)

引压管阻塞诊断(PILD)通过HART通信生成报警。还可以对装置进行设置，使其将模拟输出信号驱向“报警电流”。

标准供货(可以通过附加订购代码分别指定)

–水平连接法兰轴上的插头;PVDFKynar插件和垂直连接式盲法兰不配置任何其他器件(无排水/排气阀)

–通用(无电气认证)

–无显示器、无安装架、无浪涌保证装置

–英文手册和标签

–压力单位：kPa，温度单位：ºC

–无测试、检验或材料可追溯性认证

如果制造前未另行通知，则用户负责选用适当的接液材质及填充液，以与过程介质相兼容。

NACE符合性应遵循MR0175的建议。此外，如果采用了MR0175，AISI316以及哈氏合金C-276的使用还应遵循MR0103的要求。

FOUNDATION现场总线输出

装置类型

链路主站装置

执行链路活动调度器(LAS)功能。

制造商代码：000320(hex)

装置类型代码：0007(hex)

电源

变压器的工作电压范围为9-32VDC，极性独立，可以带也可以不带浪涌保护器。

要获得EExia认证，则应根据FF-816的规定，电源不得超过24VDC(实体认证)或17.5VDC(FISCO认证)。

电流消耗

工作电流(静止)：15mA

故障电流限制：较大20mA

输出信号

物理层符合IEC1158-2/EN61158-2要求，传送到ManchesterII调制装置，速率为31.25kbit/s。

功能块/执行期

3个增强型模拟输入块/很长时间25ms(每个)

1个增强型PID块/很长时间40ms

1个标准ARitmetic块/25ms

1个标准输入选择块/25ms

1个标准控制选择块/25ms

1个标准信号识别块/25ms

1个标准积分器/累加器块/25ms

其它功能块

1个增强型资源块

1个带校准功能的自定义压力转换块

1个自定义高级诊断转换块，包括插入式输入线路检测

1个自定义本地显示转换块

链接对象数量35

VCR数量35

输出接口

达到H1标准的FOUNDATION现场总线数据通信协议，遵循V.1.7规范。

一体式显示器

宽屏LCD，128x64像素，

52.5x27.2mm(2.06x1.07in.)点阵多种语言。

4个按键用于装置配置和管理。

瞬时总流量指示。

显示器还可以指示静态压力、传感器温度及诊断消息，并提供配置工具。

变送器故障模式

在变送器故障条件下，输出信号锁定为很后一个有效值，该值由自诊断装置予以检测，同时该装置还能够显示故障模式。如果出现电路板故障或短路，为安全起见，变送器消耗电流限制为一个规定的值(大约20mA)。

PROFIBUSPA输出

装置类型

符合Profiles3.0.1的压力变送器

识别号：3450(hex)

电源

变压器的工作电压范围为9-32VDC，极性独立，可以带也可以不带浪涌保护器。

要获得EExia认证，则电源不得超过17.5VDC。

FISCO型要求进行本质安全安装。

电流消耗

工作电流(静止)：15mA

故障电流限制：较大20mA

输出信号

物理层符合IEC1158–2/EN61158–2要求，传送到ManchesterII调制装置，速率为31.25kbit/s。

输出接口

PROFIBUSPA通信，符合ProfibusDP50170第2部分/DIN19245第1-3部分的要求。

输出更新时间

25ms

功能块

3个模拟输入块，3个转换块，1个物理块。

一体式显示器

宽屏LCD，128x64像素，52.5x27.2mm(2.06x1.07in.)点阵。

多种语言。

4个按键用于装置配置和管理。

轻松设置，以用于快速试运行。

用户可选且以应用为基础的可视化功能。

瞬时流量指示。

显示器还可以指示静态压力、传感器温度及诊断消息，并提供配置工具。

变送器故障模式

在变送器故障总条件下，可以将输出信号(由自诊断装置检测)强制设置为一个规定的条件，用户可将其选择为安全值、上一个有效值或计算值。
