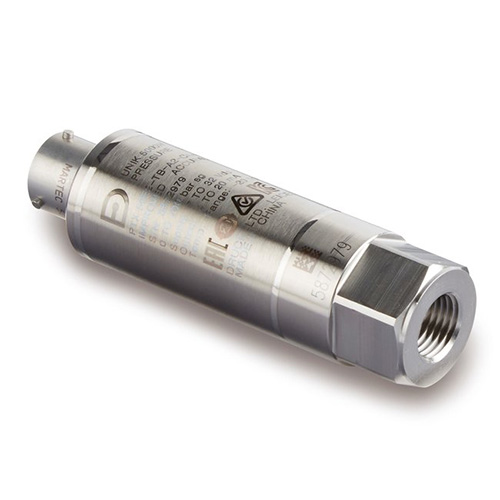

德鲁克UNIK5000H氢气应用专用压力传感器，文章来源于德鲁克，德鲁克经典的UNIK5000系列提供了高性能的可配置压力测量解决方案。该型氢气应用专用压力传感器广泛应用于工业压力测试及各类航空及航天测试台和发动机测试领域，德鲁克硅技术和模拟电路的优势使其在稳定性、低功率和频率响应方面具有优异的性能表现。模块式设计和精益生产技术的采用使用户可以灵活的选择产品，满足其特殊的应用需求，并能在标准产品货期内交货。由于氢能源应用的不断发展，行业中对高性能氢气压力测量的需求也逐步增多。为了解决氢气的压力测试测量中可能产生的氢渗透和氢脆现象，德鲁克于2023年发布了基于UNIK5000平台的UNIK5000H氢气应用专用压力传感器，为氢气测试测量应用提供了高可靠性、经济实用的解决方案。
特点
1、适用于氢气的镀金膜片隔离结构，外壳采用不锈钢
2、量程：7kPa(1.0psi)-70MPa(10,000psi)
3、三个精度等级：最高可至0.04%FSBSL
4、频率响应：最高3.5kHz
5、高过压能力
6、危险区域证书可选
7、mV、mA、电压和可调电压输出
8、多种电气接口及压力接口选项
9、最大工作温度范围：-55~+125°C
10、符合EC134
11、高可靠性，高稳定性
12、高过压能力
13、在线配置工具
性能参数
性能参数
测量指标，压力量程
表压：0~7kPa至0~7MPa之间任意选择
密封表压：0~1MPa至0~70MPa之间任意选择
绝压：0~70kPa至0~70MPa之间任意选择
复合压力量程：也可供选择，包括零点偏移及负压量程等非零量程，如有需求请与销售代表联系。
最大过压：4XFS(量程<7MPa，最高达20MPa。量程>7MPa，最高达120MPa。对于压力接口选项PX、RA和RF最高为60MPa)
封堵压力：表压量程<7MPa：6XFS(最高达20MPa)；绝压量程≤7MPa：最高达20MPa量程>7MPa：最高达120MPa(对于压力接口选项PX、RA和RF最高为60MPa)
| 电信号选项 | 说明 | 供电电压(V) | 输出 | 电流消耗 |
| 0 | mV | 2.5-12 | 10mV/V | <2@10V |
| 1 | mV线性化修正 | 7-12 | 10mV/V | <3 |
| 2 | mA | 7-28 | 4-20mA | <30 |
| 3 | 0-5V4线 | 7-16 | 0-5V | <3 |
| 4 | 0-5V3线 | 7-16 | 0-5V | <3 |
| 5 | 基础可配置V输出3线 | 7-16 | 注释(4） | <3 |
| 6 | 0-10V4线 | 12-16 | 0-10V | <3 |
| 7 | 0.5-4.5V | 5.0+0.5 | 05-4.5V | <3 |
| 8 | 可配置V输出4线 | 7-36 | 注释(4） | 注释(4） |
| 9 | 可配置V输出3线 | 7-36 | 注释(4） | 注释(4） |
(1) 在10V供电下，满量程电压输出为100mV；输出与供电成比例；量程低于35kPa，输出比例化降低
(2) 0-5V的3线输出在零压力下并不真正达到零电压，在小于1%满量程压力下为定值输出，约为50mV
(3) 非易燃易爆环境下供电为7-32V
(4) 选项5，选项8，选项9输出信号须满足以下条件：
a. 输出电压的分辨率为01V。(3) 非易燃易爆环境下供电为7-32V
(4) 选项5，选项8，选项9输出信号须满足以下条件：
| 输出信号 | 选项5 | 选项8.9 |
| 最小电压跨度 | 4V | 2V |
| 最大电压跨度 | 10V | 20V |
| 最大输出电压 | 11V | 士10V |
| 最大零点偏置 | Span/2 | 士Span/2 |
| 电流消耗 | <3mA | <20mA@7Vdc供电，下降至<5mA@32Vdc |
| 反向输出响应 | No | Yes |
| 最高工作温度 | 125°C | 80°C |
b. 对于最高至110%FS的压力，电压输出仍然会有成比例的响应。例如，如果选择0-10V输出，则在0-11V的范围内测量结果均有效。
c. 选项5：输出信号在零压力下并不真正达到零电压，在小于50mV输出时输出信号可能会受限，详细信息请咨询销售代表。
d. 选项89：上电时前10ms电流消耗<100mA(典型值)。
e. 选项89：分流校准不适用于反向输出。
| 选项 | 有效 | 无效 |
| 5-基础可配置V输出3线 | 0-5V | 1至4V(跨度过小) |
| 0.5-45V | 4-11V(偏置过大) | |
| 1-6V | ||
| 1-11V | ||
| 8,9-可配置V输出 | -10-0V | 0-12V(超过士10V限制) |
| 0-5V | 6-10V(偏置过大) | |
| 0-5V | 0-0.5V(跨度过小) | |
| -2-10V | ||
| 16V |
性能指标
精度：包括3个等级：工业级、提高级和特优级电压，电流及mV线性化修正输出
工业级：士0.2%FSBSL
提高级：士01%FSBSL
特优级：士0.04%FSBSL
非线性化修正mV输出(选项0)
<7MPa时工业级/提高级：士025%FSBSL
特优级：无
>7MPa时
工业级/提高级：土0.5%FS BSL
特优级：无
零点和满量程设置
可拆卸式电气接口选项，有士5%FS的调整量。出厂设置：
零点和满量程设置
可拆卸式电气接口选项，有士5%FS的调整量。出厂设置：
| 产品描述 | 工业级 | 提高级和特优级 |
|
电流、电压型(可拆卸式电气土0.5%FS土0.2%FS 接口和电缆型) |
土0.5%FS | 土0.2%FS |
| 电流、电压型(其它电气接口) | 士1.0%FS | 士1.0%FS |
| mV型 | 士3.0mV | 士3.0mV |
上电时间：mVV4-20mA型：10ms可配置V输出3/4线：500ms
绝缘：500Vdc：>100MQ；500Vac：<5mA漏电流(仅适用于mV与mA型)
长期稳定性：典型值每年士0.05%FS；最大值每年0.1%FS;对于低于35kPa的压力量程按比例提高。
温度影响
可选择四种补偿温度范围：
工业级精度：-10至+50°C：土0.75%FS温度误差带(TEB)；-20至+80°C：士1.5%FSTEB；-40至+80°C：土2.25%FSTEB；-40至+125°C：士2.25%FSTEB
提高级和特优级精度：-10至+50°C：土0.5%FSTEB-20至+80°C：士1.0%FSTEB-40至+80°C：土1.5%FSTEB；-40至+125°C：士1.5%FSTEB35kPa以下量程，温度影响相应增大
物理特性
压力介质：与金和316L不锈钢兼容的流体。请勿在富含氧或其他强氧化剂的介质中使用。
电气接口：不同的电气接口选件具有不同的特性。

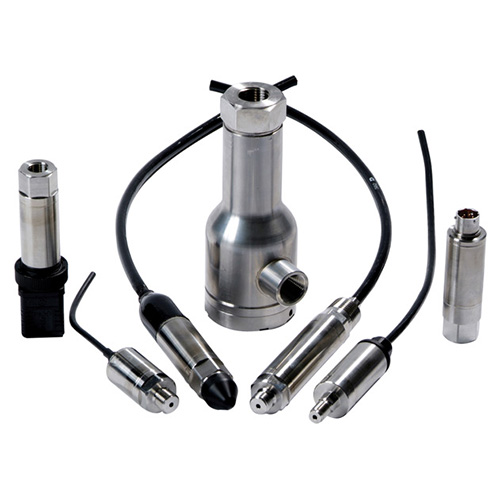

| 先型代码 | 描述 | 最大工作温度范围°C | IP等级 | 零满调整 |
| 1 | 聚亚安电缆 | -40~+80 | 65 | - |
| 2 | Raychem电缆 | -55~+125 | 65 | - |
| 6/E | 航空插座MIL-C-26482 | -55~+125 | 67 | - |
| 7 | DIN43650，可拆卸 | -40~+80 | 65 | 是 |
| A/F | 航空插座MIL-C-26482，可拆卸 | -55~+125 | 65 | 是 |
| C | 1/2NPTConduit | 40~+80 | 65 | - |
| D | MicroDin(9.4mm) | 40~+80 | 65 | - |
| G | M12X1,4针 | -55~+125 | 67 | - |
| K | 无 电缆，可拆卸 | 40~+80 | 65 | 是 |
| R | M20X1.5导管型 | 40~+80 | 65 | 是 |
注1：电气输出选项89的最高工作温度限制在80C
注2：危险区域认证的版本的工作温度限制在-40~80C
注3：电气连接选项R仅在匹配合适的导管接头及电缆时，方能达到IP65等级
认证
通用认证：RoHS2011/65/EU；CRN Certified OF18611513467890YTN for fullrange pressures < 350 bar. OF 13828.2 for full range pressures ≤70 bar.
CE：Pressure Equipment Directive 97/23/EC： Sound Engineering Practice；ATEX2014/34/EU(Optional)EMC Directive 2014/30/EU.
EMC标准
1、BSEN61000-6-1：2007：抗干扰-轻工业
2、BSEN61000-6-2：2005：抗干扰重工业
3、BSEN61000-6-3：2007+A1：2011：辐射-轻工业
4、BSEN61000-6-4：2007+A1：2011：辐射-重工业
5、BSEN61326-1：2013：测量、控制、实验室用电气设备
6、BSEN61326-2-3：2013：特殊要求的传感器
