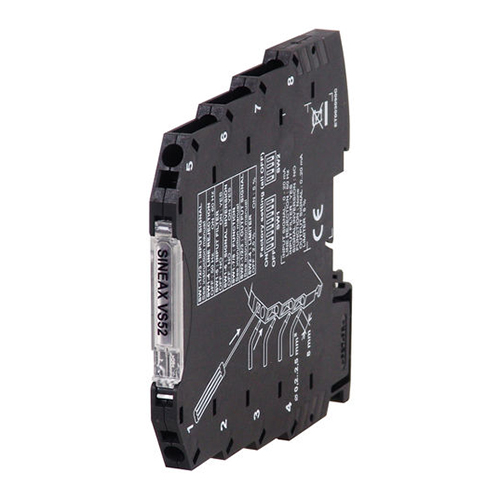

SINEAXVS52隔离放大器
SINEAXVS52隔离放大器 是一种具有电流4路分离的分离器，用于电压和电流信号的传输或转换。此外，还能够为2线制传感器供电，精度高，外壳非常窄仅6.2mm，连接至35mmDIN导轨上，可通过后壁总线供电，通过弹簧卡箍连接可以用在直流的电流电压转换器（带传感器电源）。信号转换器是根据DIN46277标准为轨道组件设计的，安装时先把信号转换器放置在轨道的上部，再向下按信号转换器就能固定在轨道上了；需要更换时，使用螺丝刀施加水平力，再向上转动信......
产品描述
SINEAXVS52隔离放大器是一种具有电流4路分离的分离器，用于电压和电流信号的传输或转换。此外，还能够为2线制传感器供电，精度高，外壳非常窄仅6.2mm，连接至35mmDIN导轨上，可通过后壁总线供电，通过弹簧卡箍连接可以用在直流的电流电压转换器（带传感器电源）。信号转换器是根据DIN46277标准为轨道组件设计的，安装时先把信号转换器放置在轨道的上部，再向下按信号转换器就能固定在轨道上了；需要更换时，使用螺丝刀施加水平力，再向上转动信号转换器能拆下来。要注意的是，为了改善通风，不要在发热装置上方安装信号转换器，建议用户将信号转换器安装在垂直的位置，较好的安装在控制柜的下部。
SINEAXVS52隔离放大器特点
输入：电流0/4 ... 20 mA或电压0/1 ... 5，0/2 ... 10 V DC
输出：电流0/4 ... 20、20 ... 4/0 mA或电压0/1 ... 5、0 / 2 ... 10 V DC
3路电隔离
弹簧笼夹连接
电源桥接端子-DIN导轨总线连接器
小尺寸（6.2x93.1x102.5毫米）
14位分辨率
| Power supply | 19.2 … 30 V DC |
|
Accuracy |
0.08% of the f.s. value for mA or 5 V output 0.07% of the f.s. value for 10 V output |
|
Status indicators (LED) |
Input or output out-of-range limiter device triggered Input saturation Internal fault |
| Galvanic isolation | Power supply / input / output at 1500 V AC, digital |
| Hot swapping | Yes |
| Power consumption | 500 mW |
| A/D Converter | 14 bit |
| Current output protection | Approximately 25 mA |
|
Security output |
102.5% of full scale value in case of over-range 105% of full scale value in case of improper functioning |
| Humidity | Up to 90% at + 40 °C (not condensing) |
| Housing | Terminal housing for mounting on 35 mm DIN 46277 |
| Frequency filter | 50 … 60 Hz (settable) |
| DIP-Switch |
– Input signals setup – Output signal setup |
| Processing | Floating point 32 bit |
| Dimensions | 6.2x93.1x102.5mm (wxhxd) |
| Weight | 50 g |
SINEAXVS52隔离放大器型号说明
| Description | Code |
| DC current / Voltage converter (with transducer power supply) | 162 793 |
|
Accessories CB-Power-Bus Expandable power supply connector |
162 826 |
|
SINEAXVS70 Power supply module with surge protection |
162 818 |
SINEAXVS52隔离放大器安装操作说明书环境要求
工作温度–20…+65°C级
储存温度–40…+85°C级
空气湿度10…90%，40°C（非冷凝）
适用范围：海拔2000m以下的室内
SINEAXVS52隔离放大器是直流电流/电压转换器（带传感器电源），也可选配SINEAXVS70型带浪涌保护的电源模块和CB电源总线，可扩展电源连接器。可以对1500VAC的电源、输入、输出和数字进行电流隔离，安全输出的超量程时满量程值是102.5%，满标度值为105%则功能不正常。准确度在mA或5V输出时为测量值的0.08%，10V输出的测量值的0.07%，电流输出保护约为25mA。电力，不是墙上的开关那样简单！
