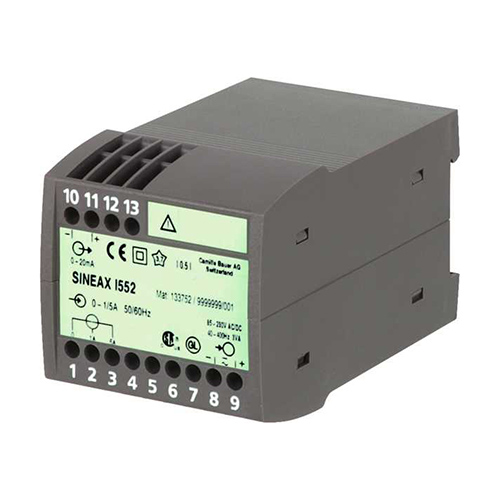

SINEAXI552交流电流传感器
SINEAXI552交流电流传感器 ，AC真有效值电流传感器，用于测量正弦波形或失真波形的交流电流的有效值测量，带电源端子，接受来自1A或5A电流互感器次级的输入，提供一系列电源和输出信号选项，在通过有源滤波器进行滤波之后，在随后的特性电路中确定测量传感器的变换特性，电流传感器满足IEC 1010EN 61 010规定的关于电磁兼容性、EMC和安全性的重要要求，在设计、测试及生产过程中都是严格按照ISO 9001质量保证标准进行的，经过CSA和GL德国劳埃德船级社......
产品描述

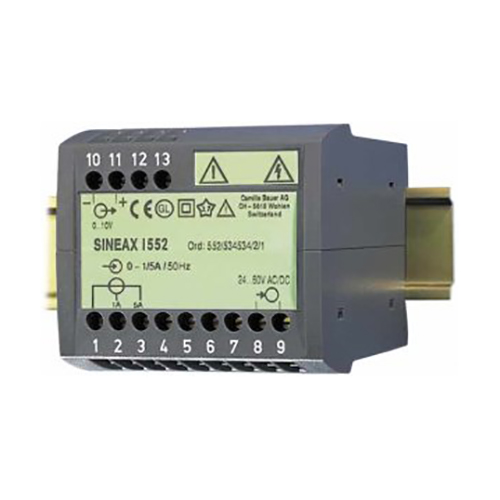

SINEAXI552交流电流传感器，AC真有效值电流传感器，用于测量正弦波形或失真波形的交流电流的有效值测量，带电源端子，接受来自1A或5A电流互感器次级的输入，提供一系列电源和输出信号选项，在通过有源滤波器进行滤波之后，在随后的特性电路中确定测量传感器的变换特性，电流传感器满足IEC 1010EN 61 010规定的关于电磁兼容性、EMC和安全性的重要要求，在设计、测试及生产过程中都是严格按照ISO 9001质量保证标准进行的，经过CSA和GL德国劳埃德船级社认证，可用于船舶。
SINEAXI552交流电流传感器特征
测量方法：对数过程
测量输入：交流电，正弦或失真，真有效值测量
测量范围：端子可选1/5 A或1.2 / 6 A
测量输出：单极性和带电零
0 ... 1.0至0 ... 20 mA相对 带电零0.2 ... 1至4 ... 20 mA或
0 ... 1至0 ... 10 V分别 带电零0.2 ... 1至2 ... 10 V
电源：宽直流，交流电源包容差
海上产品功能（以前是GL，Germanischer Lloyd）
P13 / 70外壳，用于顶帽式导轨安装
认证：CSA，GL（德国劳埃德船级社）
SINEAXI552交流电流传感器规格
| Description | *Blocking code | No-go with blocking code | Article No./ Feature | ||
| SINEAX I552 Order Code 552 - xxxx xx | 552 – | ||||
| Features， Selection | |||||
|
1. Mechanical design Housing P13/70 for rail mounting |
4 | ||||
|
2. Nominal input frequency 50 / 60 Hz |
1 | ||||
| 400 Hz | 3 | ||||
| 3. |
Measuring range 0 … 1 / 5 A |
1 |
|||
| 0 … 1.2 / 6 A | 2 | ||||
| Non-standard 0 … 0.1/0.5 to 0 … < 1.2 / 6 [A] Measuring range end value ratio 1 : 5 | 9 | ||||
| 4. |
Output signal 0 … 20 mA， Rext ≤ 750 Ω |
1 |
|||
| 4 … 20 mA， Rext ≤ 750 Ω | 2 | ||||
|
Non-standard 0 … 1.00 to 0 … < 20 [mA] 0.2 … 1 to < (4 … 20) |
9 | ||||
| 0 … 10 V， Rext ≥ 5 kΩ | A | ||||
|
Non-standard 0 … 1.00 to 0 … < 10 [V] 0.2 … 1 to 2 … 10 |
Z | ||||
| 5. | Power supply | ||||
| 85 … 230 V DC/AC | 1 | ||||
| 24 … 60 V DC/AC | 2 | ||||
| 24 V AC / 24 … 60 V DC， low tension | 5 | ||||
| 6. |
Setting time 0.3 s |
1 |
|||
| 50 ms | 2 | ||||
Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近)，成立于1900年(瑞士巴塞尔)，1944年起开始自主研发和生产，是一家秉承瑞士品质和创新精神的中型企业，在全球范围内向能源生产、输送及用户端，提供客户化产品和解决方案，为用户创造价值，Camillebauer公司以传承瑞士品质和积极创新的姿态，重新做了技术创新基于新能源时代的四大核心技术领域（1）测量和显示（2）电能质量（3）控制和监控（4）软件和系统解决方案，藉此从容应对世界对能源日趋复杂要求之挑战。电力，不像墙上的插座那么简单！
文章来源于Camillebauer
