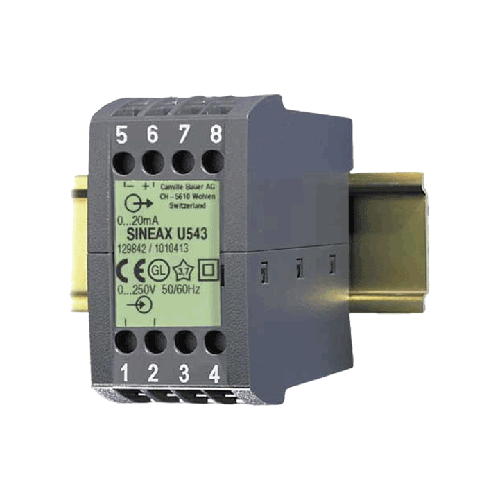

单功能电压变送器SINEAXU543
单功能电压变送器SINEAXU543 用来转换 正弦的交流电压， 就是把 电压信号转换成一个输出信号，测量高谐波含量或失真正弦波电压。可以服务于多个接收端仪表，如指示器、记录器、报警装置等， 自供电源，减少排线的费用和时间，功耗低； 传感器包括变压器、整流器单元和放大器；被测变量通过变压器，并在整流装置中整流和平滑跟随，放大器将结果信号放大并转换将其转换成与负载无关的直流信号。电压变送器满足IEC1010和EN 61010的所有的关于电磁兼......
产品描述
单功能电压变送器SINEAXU543用来转换正弦的交流电压，就是把电压信号转换成一个输出信号，测量高谐波含量或失真正弦波电压。可以服务于多个接收端仪表，如指示器、记录器、报警装置等，自供电源，减少排线的费用和时间，功耗低；传感器包括变压器、整流器单元和放大器；被测变量通过变压器，并在整流装置中整流和平滑跟随，放大器将结果信号放大并转换将其转换成与负载无关的直流信号。电压变送器满足IEC1010和EN 61010的所有的关于电磁兼容性和安全的重要的要求和规定，其从设计到制造都是严格按照ISO9001质量保证体系的标准进行的。
单功能电压变送器SINEAXU543特点
测量方式：整流工艺
测量输入：交流电压，正弦波，算术平均值测量，有效值校准
标称输入电压：0 ... 20至0 ... 600 V
测量输出：单极性0～1、0～5、0～10或0～20mA或0～1至0～10V
电源：无电源端子（自供电），接线费用少
P8 / 35外壳，用于顶帽式导轨安装
CSA证书，可作为具有海上功能的变体提供/适合在远洋船上使用
测量输入：不同范围从0...100/√3到0...500V或用户自定义0...20V到0...600V,系统对地较大300V标称值，标称频率50/60Hz,测量范围较大值固定或通过电位计设置(大约±10%)
测量输出：0...1mA,0...5mA,0...10mA,0...20mA或0...10V或用户自定义(0...1V到0...＜10V)
精度：等级0.5在15...30℃内
外形尺寸：69.1x35x112.5mm
单功能电压变送器SINEAXU543选型规格
| Description | Blocking code | No-go with blocking code | Article No./ Feature | ||
| SINEAX U 543 Order Code 543 - xxxx x | 543 – | ||||
| Features, Selection | |||||
|
1. Mechanical design Housing P8/35 for rail mounting |
4 |
||||
| 2. | Measuring range | ||||
| 0 … 100 V | D | ||||
| 0 … 110 V | E | ||||
| 0 … 120 V | G | ||||
| 0 … 125 V | H | ||||
| 0 … 150 V | K | ||||
| 0 … 250 V | L | ||||
| 0 … 500 V | N | ||||
| Non-standard 0 … 20 to 0 … 600 V [V] | Z | ||||
| Lines M, N and Z: Max. 346 V nominal value of the network against earth (operating voltage acc. to EN 61 010) | |||||
| 3. |
Output signal 0 … 5 mA, Rext ≤ 3 kΩ |
1 |
|||
| 0 … 10 mA, Rext ≤ 1.5 kΩ | 2 | ||||
| 0 … 20 mA, Rext ≤ 750 Ω | 3 | ||||
| 0 … 1 mA, Rext ≤ 15 kΩ | 4 | ||||
| 0 … 10 V, Rext ≥ 200 kΩ | A | ||||
| Non-standard 0 … 1 to 0 … < 10 [V] | Z | ||||
| 4. |
Measuring range adjustable Measuring range end value permanently set |
0 |
|||
| Measuring range can be adjusted approx. ± 10% | 1 | ||||
