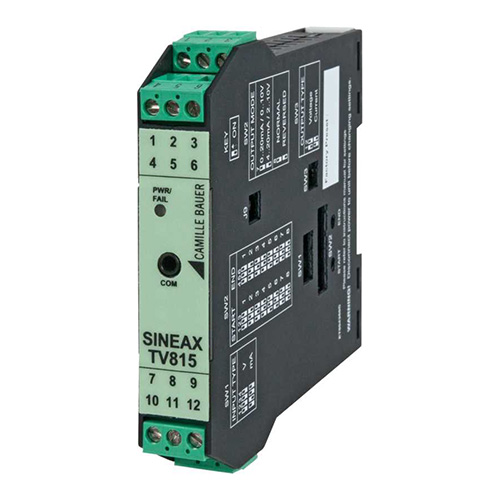

SINEAXTV815全进口可编程直流信号转换器
SINEAXTV815可编程直流信号转换器 对电压或电流的信号进行分离、放大或将其转换为另一电平或信号（电流或电压），并在输入、输出和电源电压这三路之间提供电流隔离，同时将输入信号转换为设置的输出信号（电流或电压）。用来安装在工业装置中，并符合EN61010-1的标准要求，为了满足抗扰度要求，建议用户屏蔽电缆连接信号，屏蔽必须连接至仪表的一次接地，较好的不要在电源设备（如逆变器、电机、感应炉等）附近布线，在连接时必须确保所有线......
产品描述
SINEAXTV815可编程直流信号转换器对电压或电流的信号进行分离、放大或将其转换为另一电平或信号（电流或电压），并在输入、输出和电源电压这三路之间提供电流隔离，同时将输入信号转换为设置的输出信号（电流或电压）。用来安装在工业装置中，并符合EN61010-1的标准要求，为了满足抗扰度要求，建议用户屏蔽电缆连接信号，屏蔽必须连接至仪表的一次接地，较好的不要在电源设备（如逆变器、电机、感应炉等）附近布线，在连接时必须确保所有线路断电，以防高压可能造成危险！
SINEAXTV815可编程直流信号转换器参数说明
输入，输出和电源电压之间的三路隔离（1500 V AC）
带有DIP开关的可编程输入（电流或电压）
带有DIP开关的可编程输出（电流或电压）
传感器线两线连接（稳定的20 V DC，较大20 mA，带短路保护）
电源：9~40 VDC / 19~28 VAC / 50~60 Hz
功率要求：较大2.5 W
绝缘测试电压：1.5 KV AC rms
基本精度：0.1％（在参考条件下）
分辨率：11位
响应时间：35毫秒
设置：使用DIP开关
安装：35毫米DIN导轨
外壳材料：PBT（黑色）
机械防护等级：IP20
工作温度：-20 ...+ 60°C
重量：140克
尺寸（宽*高*深）：17.5x100x112毫米
通过标准认证：CE合规性：EN 61000-4-5 2级；EN 61000-6-2；EN 61000-6-4；EN 61010-1
SINEAXTV815可编程直流信号转换器规格说明书
| Allgemeine Daten | |
| Hilfsenergie | 10…40 VDC / 19…28 VAC / 50-60 Hz |
| Stromverbrauch | max.2.5 W |
| Galvanische Trennung | Prüfspannung 1.5 kV AC rms |
| Grundgenauigkeit | 0，1% (bei Referenzbedingung) |
| Auflösung | 11 Bit |
| Reaktionszeit | 35 ms |
| Einstellungen | DIP - Schalter |
| Montage | 35mm DIN Schiene |
| Material | PBT (schwarz) |
| Gehäuseschutzart | IP20 |
| Betriebstemperatur | -20…+60°C |
| Gewicht | 140 g |
| Abmessung (BxHxT) | 17.5x100x112mm |
| Eingang (1x) | |
| Spannung | -20…20 V， min.Eingangsimpedanz：1 MΩ |
| Strom | -20…20 mA， max.Eingangsimpedanz：50 Ω |
| Ausgang (1x) | |
| Spannung | 0…10 V， min.Bürde：20 kΩ |
| Strom | 0…20 mA (aktiv/passiv)， max.Bürde：600 Ω |
| Vorschriften | |
| Kennzeichnung | CE |
| Normen |
EN 61000-4-5 Clas 2；EN 61000-6-2；EN 61000-6-4； EN 61010-1 |
