SINEAXTV819隔离器
SINEAXTV819隔离器 可以安装在轨道和墙壁上，用于直流信号的电气隔离，对输入和输出信号分别进行电绝缘，以放大或者改变输入信号的信号电平或类型，可处理单极、双极和实时零信号，负载提升和信号转换选项，紧凑的设计提供了宽泛的输入和输出范围，可以供用户选择。安全隔离可以增强到600V（Cat.II）或1000V（Cat.I），满足IEC1010和EN61010标准中所有有关电磁兼容性、EMC和安全性的重要要求和规定，并严格按照ISO9001质量保证标准进行设计开发、制造和......
产品描述

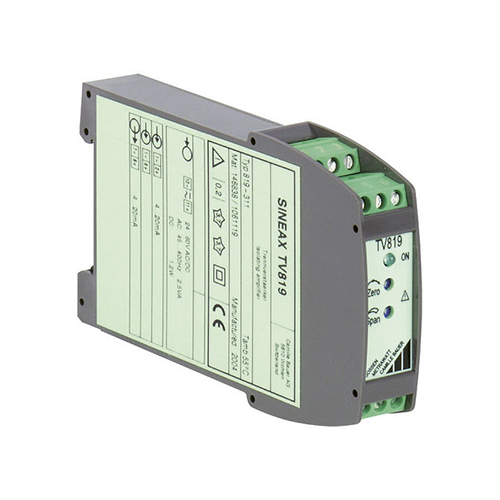

SINEAXTV819隔离器可以安装在轨道和墙壁上，用于直流信号的电气隔离，对输入和输出信号分别进行电绝缘，以放大或者改变输入信号的信号电平或类型，可处理单极、双极和实时零信号，负载提升和信号转换选项，紧凑的设计提供了宽泛的输入和输出范围，可以供用户选择。安全隔离可以增强到600V（Cat.II）或1000V（Cat.I），满足IEC1010和EN61010标准中所有有关电磁兼容性、EMC和安全性的重要要求和规定，并严格按照ISO9001质量保证标准进行设计开发、制造和测试的。
SINEAXTV819隔离器操作说明书
手动调零和量程校准
输入范围在0~20mA必须连接焊接跳线1、5、6和11；
输入范围在0~20mA必须连接焊接跳线1、5、6和11；
输入，输出和辅助电源之间的电气隔离
灵活：超过250种不同的输入和输出组合，可以配置跳线
带有绿色LED的电源监控

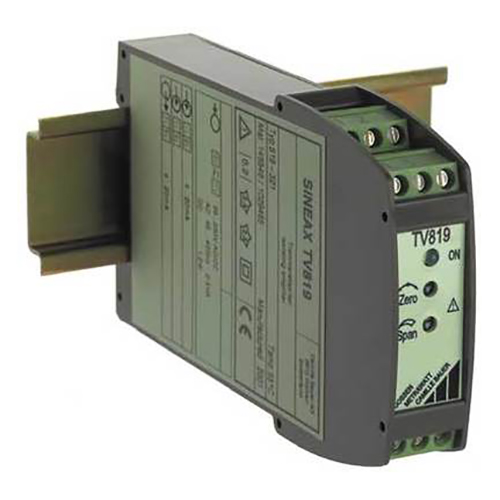

P12外壳，用于高帽导轨安装
输入、输出3.7kV与电源之间的电气绝缘，以防止由于潜在泄漏造成测量误差
通过简单定位焊接跳线，可选择250多种不同的输入和输出组合，提供灵活性
标准与非标准用户规范
SINEAXTV819隔离器使用说明书
| Description | Order Code | |
| 1. |
Mechanical design Housing with screw terminals, not pluggable |
819 - 3 |
| Housing with screw terminals, pluggable | 9 | |
| 2. |
Version / Power supply Standard/Power supply 24 ～ 60 V DC, AC |
1 |
| Standard/Power supply 85 ～ 230 V DC, AC | 2 | |
|
3. Function 1 input max. 1000 V 1 electrically insulated output |
1 |
|
| 4. |
Input signal Input [V] |
9 |
| Input [mA] | Z | |
| 5. |
Output signal Output [V] |
9 |
| Output [mA] | Z | |
| 6. |
Output characteristics Standard (directly proportional, 0～Y/0,2Y～Y/-Y～0～+Y) |
0 |
| Inversely (proportional, Y～0/Y～0,2Y/+Y～0～–Y) | 1 | |
| 7. |
Test certificate Without test certificate |
0 |
| With test certificate in German | D | |
| With test certificate in English | E | |
SINEAXTV819隔离器测量输入
直流电流极限值：0…0.1 to 0…40 mA, also live-zero, start value > 0 to ≤ 50% final value or span 0.1 to 40 mAbetween – 40 and 40 mA (also bipolar asymmetrical)
直流电压极限值：0…0.06 to 0…1000 V, also live-zero, start value > 0 to ≤ 50% final value or span 0.06 to 1000 Vbetween –1000 and 1000 V (also bipolar asymmetrical)
过载能力：直流电流连续2倍，直流电压连续2倍
过载能力：直流电流连续2倍，直流电压连续2倍
SINEAXTV819隔离器测量输出
直流电流极限值：0～1或0～20 mA，0.2～1或 4～20 mA，– 1～0～+ 1或–20～0～+ 20 mA
外部电阻：RextMAX≤ 600Ω输出20mA
直流电压极限值：0…1to0…10V，0.2…1to2…10V，-1…0…+1to–10…0…+10V
负载能力：Rext min≥2kΩ at output 10 V
负载能力：Rext min≥2kΩ at output 10 V
SINEAXTV819隔离器包括壳体和盖，需要打开紧紧连接在一起的隔离器时，用户可以看到在外壳的顶部边缘有四个小凹口，要打开外壳，请在小凹口处用置螺丝刀（很小尺寸2）小心地将销从外壳中提出几毫米。要完全提起盖，请在壳体和盖之间放置适当的工具并松开所有销。关闭外壳，将销钉插入外壳上的孔中并轻轻拧紧将两个零件压在一起，直到壳体和盖完全闭合。
