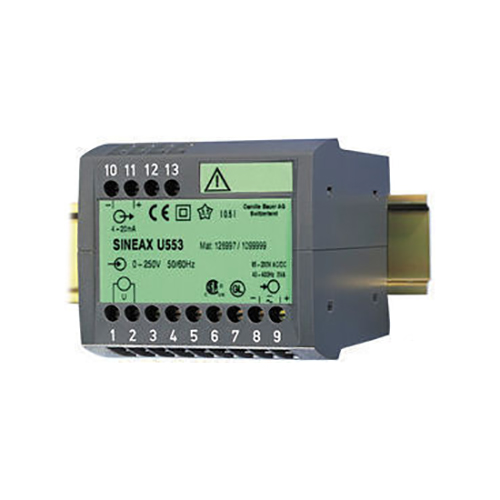

SINEAXU553交流电压传感器

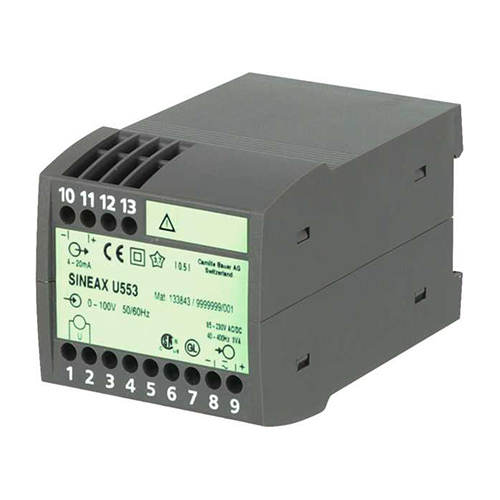

SINEAXU553交流电压传感器 用于转换正弦或失真的交流电压，带有电源端子，输入信号通过变压器与电网电隔离，然后使用均方根值计算机形成数学的表达方式，在通过有源滤波器进行滤波之后，在随后的特性电路中确定测量传感器的变换特性。SINEAXU553交流电压传感器满足IEC1010和EN61010相关规定的关于电磁兼容性、EMC和安全性的重要要求，并且严格按照ISO9001质量保证要求的标准进行设计、制造和测试的，输出放大器将测量信号转换为外加直流电流输出信号......
产品描述
SINEAXU553交流电压传感器用于转换正弦或失真的交流电压，带有电源端子，输入信号通过变压器与电网电隔离，然后使用均方根值计算机形成数学的表达方式，在通过有源滤波器进行滤波之后，在随后的特性电路中确定测量传感器的变换特性。SINEAXU553交流电压传感器满足IEC1010和EN61010相关规定的关于电磁兼容性、EMC和安全性的重要要求，并且严格按照ISO9001质量保证要求的标准进行设计、制造和测试的，输出放大器将测量信号转换为外加直流电流输出信号A，电子元件由主电源装置H提供电压H，需要连接电源。
SINEAXU553交流电压传感器技术数据
测量方法：对数过程
测量输入：交流电压，正弦或失真，真实RMS值测量
标称输入电压：0...20至0...690V
测量输出：单极性和带电零（0...1.0至0...20mA）; 带电零0.2...1至4... 20mA或0...1至0...10V带电零0.2...1至2...10V
电源：宽直流，交流电源包容差
高顶导轨安装壳体
认证：CSA
SINEAXU553交流电压传感器测量电压
|
Schildaufdruck |
Eingangs- spannungsbereich = interner Hilfs- energie-Bereich |
Toleranz |
Hilfs- energie- Anschluss |
|
Self powered by 1/2 (int. 24-60 V) |
24 - 60 V AC |
± 15% |
Intern ab Mess- eingang |
|
Self powered by 1/2 (int. 85-230 V) |
85 - 230 V AC |
工作温度：10~+55摄氏度
储存温度：40至+70摄氏度
相对湿度：75%
水平：较大2000 m
只能在室内使用！
Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近)，成立于1900年(瑞士巴塞尔)，1944年起开始自主研发和生产，是一家秉承瑞士品质和创新精神的中型企业，在全球范围内向能源生产、输送及用户端，提供客户化产品和解决方案，为用户创造价值，Camillebauer公司以传承瑞士品质和积极创新的姿态，重新做了技术创新基于新能源时代的四大核心技术领域（1）测量和显示（2）电能质量（3）控制和监控（4）软件和系统解决方案，藉此从容应对世界对能源日趋复杂要求之挑战。电力，不像墙上的插座那么简单！SINEAXU553交流电压传感器使用说明书选型
| Designation | *Blocking code | No-go with blocking code | Article No./ Feature | ||
| SINEAX U553 Order Code 553 - xxxx xx | 553 – | ||||
| Features, Selection | |||||
|
1. Mechanical design Housing P13/70 for rail mounting |
4 |
||||
| 2. |
Nominal input frequency 50/60 Hz |
1 |
|||
| 400 Hz | 3 | ||||
| 3. | Measuring range | ||||
| 0 … 100 V | B | C | |||
| 0 … 110 V | B | D | |||
| 0 … 120 V | B | F | |||
| 0 … 150 V | B | J | |||
| 0 … 250 V | C | K | |||
| 0 … 500 V* | C | L | |||
| Non-standard [V] | Z | ||||
|
0 … 20 to 0 … 690 V With power supply from measuring input min. 24 V / max. 230 V, see feature 5, lines 3 and 4. * Max. 400 V nominal value of the network against earth (operating voltage acc. to EN 61 010) |
|||||
| 4. |
Output signal 0 … 20 mA, Rext ≤ 750 Ω |
1 |
|||
| 4 … 20 mA, Rext ≤ 750 Ω | 2 | ||||
| Non-standard [mA] | 9 | ||||
|
0 … 1.00 to 0 … < 20 0.2 … 1 to < (4 … 20) |
|||||
| 0 … 10 V, Rext ≥ 5 kΩ | A | ||||
| Non-standard [V] | Z | ||||
|
0 … 1.00 to 0 … < 10 0.2 … 1 to 2 … 10 |
|||||
| 5. |
Power supply 85 … 230 V AC/DC |
1 |
|||
| 24 … 60 V AC/DC | 2 | ||||
| From measuring input ≥ 24 … 60 V AC | BC | 3 | |||
| From measuring input ≥ 85 … 230 V AC | AC | 4 | |||
| Connected to the low tension terminal side 12 and 13 24 V AC / 24 … 60 V DC | 5 | ||||
| 6. |
Setting time 0.3 s |
1 |
|||
| 50 ms | 2 | ||||
| 7. |
Test certificate Without test certificate |
0 |
|||
| Test certificate in German | D | ||||
| Test certificate in English | E | ||||
