LCR电桥的开路清零

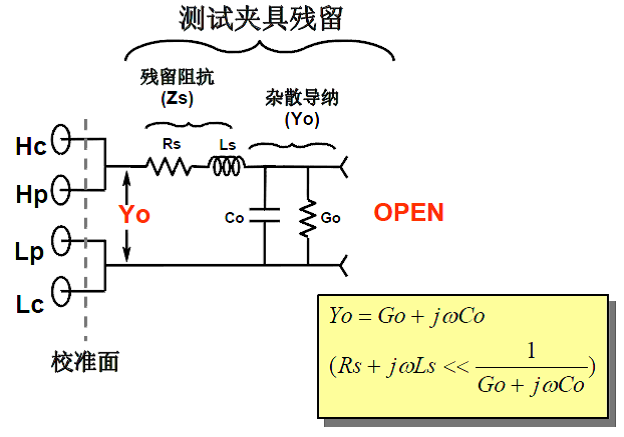

LCR数字电桥的开路校正用于补偿测试夹具上的杂散导纳(Yo)。

注意：用户在进行开路清零时一定要使测试夹具可靠开路：就是要保持夹具上不夹任何东西，

并且保证Hc 端和Hp 端可靠接触，Lp 端和Lc 端可靠接触。

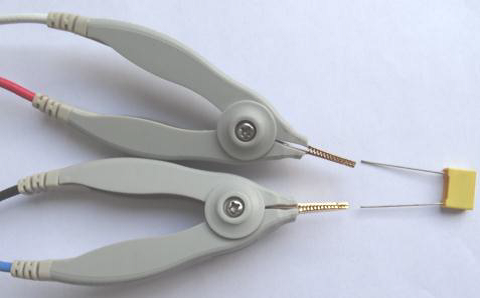

如果使用的是ZX28Y11这种夹具较好的保证高端夹子与低端夹子的距离与将来测试时距离是一样的，如下图：

LCR数字电桥的短路清零

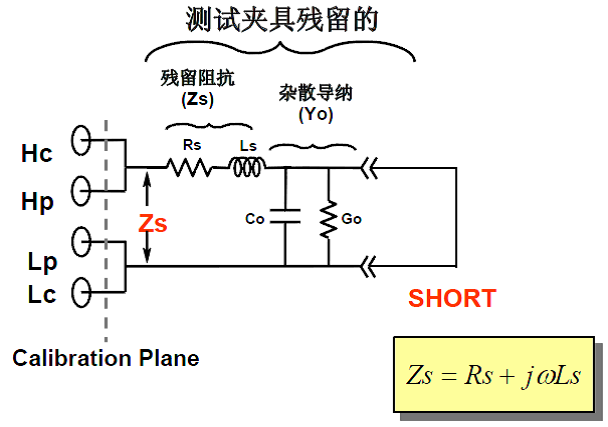

LCR数字电桥的短路校正用于补偿测试夹具上的残留阻抗(Zs)。

注意：用户在进行短路清零时一定要使测试夹具可靠短路。如果使用的是ZX28Y05 测试夹具，

只要保持测试簧片干净，并插上干净的短路片即可。

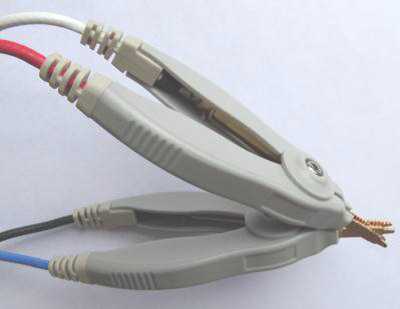

如果使用的是ZX28Y11测试夹具，需要注意4 个测试簧片的接触顺序有要求，要使Hp 端与Hc 端接触，然后再与Lc 端接触，再与Lp 端接触。直观的说就是红线与蓝线接触在一边，白线与黑线接触在另一边。如下图：

为什么LCR数字电桥测量出现“假死机”现象?

经常遇到客户反映，他的仪器好像不测了，无论插什么器件，显示的结果都不变，一动不动。这可能就是用户进行的不正常的开路短路清零造成的，比如说：开路清零时夹具上夹了被测件甚至短路片;短路清零时夹具没有短路，夹了被测件或者直接就开路。当然，也有可能是用户的操作本身没有问题，是夹具坏掉了。

遇到这种情况，用户可以先把仪器的开路短路功能关掉，看看仪器能否正常测量。
