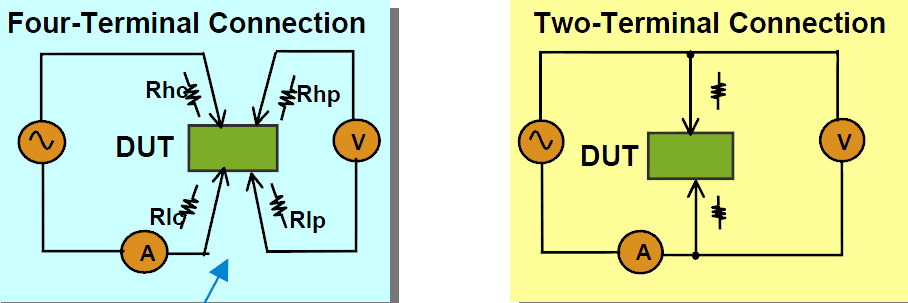

上图是4 端测量和2 端测量的抽象原理图。

LCR 电桥内部可以等效为上内部有1 个电压表用来测量被测件2 端的压降，和1 个电流表测量流过被测元件的电流，很后测到的电压除以电流就是被测元件的阻抗。

由上图看出当使用2 端连接测量时，测量线上线阻产生的压降会被电压表检测进去，所以很后结果里含有测量线上的电阻。

由上图看出当使用4 端连接测量时，电压表的检测端直接接触到被测件上，由于电压表的输入阻抗非常高，所以电压表很后测量到的电压实际上就是被测元件上的压降。很后测到的电压除以电流就是被测元件的真实阻抗，就这样消除了测量线上的电阻的影响。
