FLUKE DSX-5000线缆认证测试仪-电力动车双绞线网络测试必备工具
FLUKE DSX-5000线缆认证测试仪-电力动车双绞线网络测试必备工具。本次案例展示了一家电力动车车头制造商在出厂前对车内双绞线的网络测试。面临特殊接头和低线缆合格率（10%）的问题，我们通过定制工装线和采用Profinet标准进行测试。经检测，串扰问题源于用户制作接头时剥线过长，导致线缆绞距改变。这一发现揭示了线缆不合格的根本原因。
用户背景：某电力动车车头制造企业-----某工程师
由于电力机车车头现已普遍采用网络自动化控制，所以在车头内有大量的双绞线的布放，在动车车头出厂之前，用户肯定要对整个车头内所有的双绞线进行测试。1、当我们到达用户现场时，发现用户的接头均为特殊规格，无法直接连接到我们仪表上。通过与用户的沟通，用户帮忙制作了工装线。随后进行实际的测试。
2、用户要求选用应用标准里的profinet来进行测试。而在测试的过程中，发现用户的线缆合格率很低：10%。
3、发现不通过的线缆中，绝大部分都是由于串扰不合格导致的。后用HDTDX功能查看曲线图发现是由于用户制作车内连接接头时剥线过长导致线缆的绞距改变而引发的串扰问题。
4、发现问题后和用户进行沟通，反馈是由于接插件的工艺问题导致的线缆不合格。同时推荐用户使用链路标准对线缆进行检测，这样可以更大程度上保证线缆的使用年限，保证信号的实时传输和安全性。
5、最终用户采纳意见，将接头的工艺进行了修改；同时把测试标准改为链路标准，最终合格率为100%。

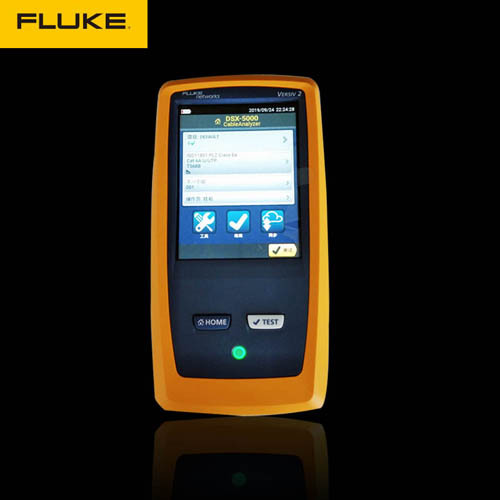

福禄克DSX-5000网络综合布线认证测试仪是一款专为确保网络和综合布线系统性能与安全而设计的高端测试设备。该测试仪集精准测量、高效故障排查和用户友好界面于一体，是现代网络基础设施建设和维护的必备工具。
在应用标准方面，福禄克DSX-5000支持使用Profinet进行测试。Profinet是一种广泛应用于工业自动化领域的实时以太网协议，通过采用这一标准进行测试，能够确保网络布线满足严苛的工业环境要求，实现高效、稳定的通信。
福禄克DSX-5000配备了先进的HDTDX功能，该功能能够提供详细的曲线图分析，帮助用户深入理解线缆的性能特性。通过查看曲线图，技术人员可以轻松识别出潜在的问题，如串扰、回波损耗等，并准确判断其根源，从而进行有针对性的修复和优化。
为了更大程度地保证线缆的使用寿命以及信号的实时传输和安全性，我们推荐用户使用链路标准对线缆进行检测。福禄克DSX-5000网络综合布线认证测试仪完全支持这一测试方法，能够按照TIA或ISO等国际标准对线缆进行严格评估，确保其符合各类或各级（如超5类、6类、D级）的要求。

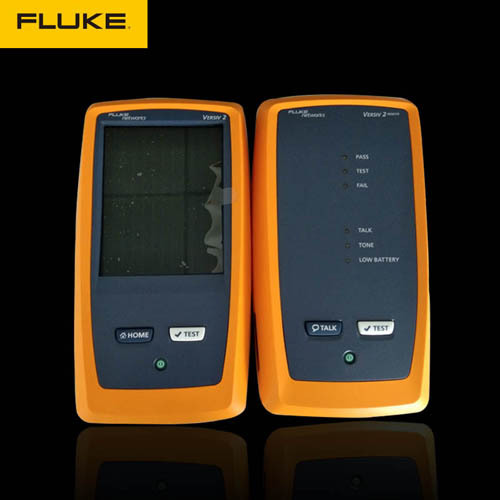

The DSX-5000 CableAnalyzer™ is the copper certification solution and is part of the Versiv™ cabling certification product family. The Versiv line also includes fiber OLTS certification, and OTDR modules. Versiv is designed around the revolutionary ProjX™ management system and Taptive™ user interface. ProjX tracks jobs, to ensure they’re done correctly the first time, eliminating rework. With the Taptive user interface, instrument set-up and operation are made so simple, even operators with limited cabling skills can successfully test and troubleshoot a system. Analysis of measurement data and professional test reports are easy using the familiar LinkWare™ management software. This all results in gaining systems acceptance faster – meaning you get paid faster.
The DSX-5000 CableAnalyzer™ is the copper certification solution and is part of the Versiv™ cabling certification product family. The Versiv line also includes fiber OLTS certification, and OTDR modules. Versiv is designed around the revolutionary ProjX™ management system and Taptive™ user interface. ProjX tracks jobs, to ensure they’re done correctly the first time, eliminating rework. With the Taptive user interface, instrument set-up and operation are made so simple, even operators with limited cabling skills can successfully test and troubleshoot a system. Analysis of measurement data and professional test reports are easy using the familiar LinkWare™ management software. This all results in gaining systems acceptance faster – meaning you get paid faster.
DSX-5000线缆认证测试仪技术特性
- Versiv模块化设计支持铜缆认证、光纤损耗、OTDR测试以及Wi-Fi分析。
- Cat 6A、FA级测试速度无可比拟，且符合所有现行标准。
- ProjeX系统可管理作业要求和从设定到系统验收的整个流程，进而确保正确完成所有测试。
- Taptive用户界面可简化设定并消除错误。
- 分析测试结果并使用LinkWare管理软件创建的测试报告。
- 以图形方式显示故障源，包括串扰、回波损耗和屏蔽故障，以便更快进行故障排除。
- 符合严苛的IEC草案V级精度要求。
- 获得了世界范围内布线供应商的认可。
- 内置外部串扰测试功能。
- 通过了Intertek (ETL)认证，该认证是根据IEC-61935-1标准的IV级精度和草案V级精度规定以及ANSI/TIA-1152标准的IIIe级规定进行的。
