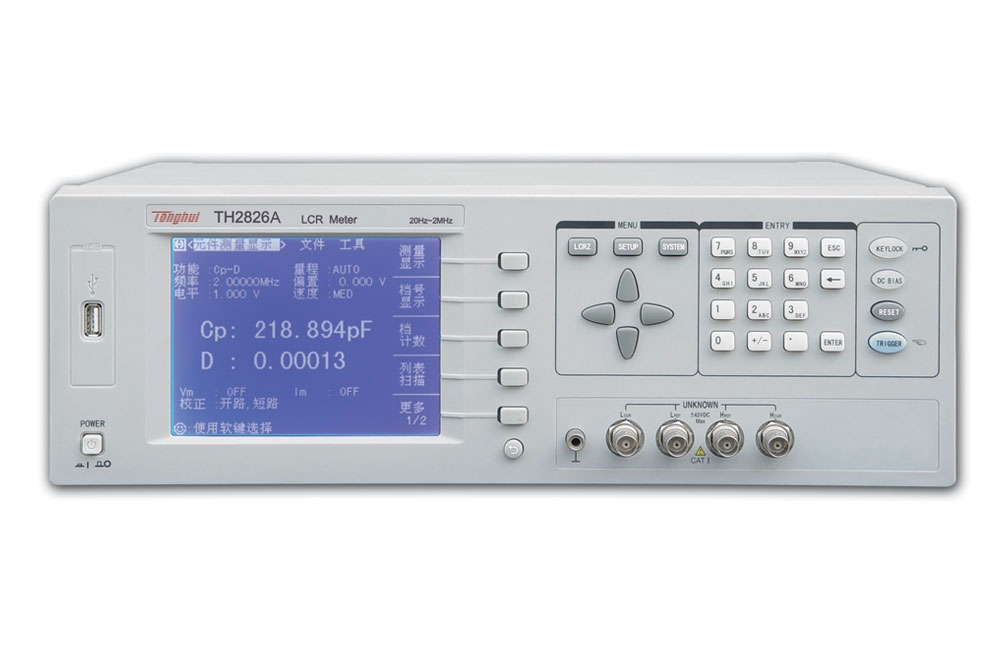

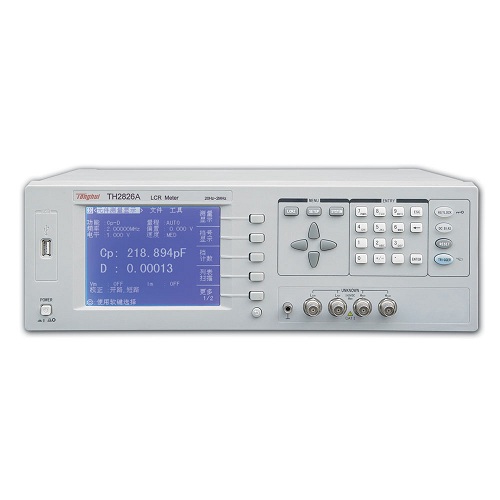

同惠TH2826A LCR数字电桥
性能特点 ■ 国内首台符合LXI标准的LCR表 ■ 测试频率范围20Hz～2MHz，10mHz步进 ■ 测试电平范围10mV～5V, 1mV步进 ■ 基本准确度0.1% ■ 高达达200次/s的测量速度 ■ 320 240点阵大型图形LCD显示 ■ 五位读数分辨率 ■ 能测量22种阻抗参数组合 ■ 四种信号源输出阻抗 ■ 10 点列表扫描测试功能 ■ 内部自带直流偏置源 ■ 外置偏流源至40A(配置两台TH1776)(选件) ■ 电压或电流的自动电平调整(ALC)功能 ■ V 、I测试信号电平监视功能 ■ 图形扫描分析功能 ■ 20 组内部仪......
产品描述
性能特点
■ 国内首台符合LXI标准的LCR表
■ 测试频率范围20Hz～2MHz，10mHz步进
■ 测试电平范围10mV～5V, 1mV步进
■ 基本准确度0.1%
■ 高达达200次/s的测量速度
■ 320×240点阵大型图形LCD显示
■ 五位读数分辨率
■ 能测量22种阻抗参数组合
■ 四种信号源输出阻抗
■ 10点列表扫描测试功能
■ 内部自带直流偏置源
■ 外置偏流源至40A(配置两台TH1776)(选件)
■ 电压或电流的自动电平调整(ALC)功能
■ V、I测试信号电平监视功能
■ 图形扫描分析功能
■ 20组内部仪器设定可供储存/读取
■ 内建比较器,10档分选及计数功能
■ 多种通讯接口方便用户联机使用
■ 2m/4m测试电缆扩展(选件)
■ 中英文可选操作界面
■ 可通过USB HOST 自动升级仪器工作程序
简要介绍
■ TH2826系列元件测试仪是国内首台符合LXI标准的新一代阻抗测试仪器，其0.1%的基本精度、20Hz～5MHz的频率范围可以满足元件与材料绝大部分低压参数的测量要求，可广泛应用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析及低ESR电容器和高Q电感器的测量。
■ TH2826系列产品超高速的测试速度使其特别适用于自动生产线的点检机，压电器件的频率响应曲线分析等等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。
■ TH2826系列产品以其卓越的性能可以实现商业标准和标准如IEC和MIL标准的各种测试。
技术参数
| 测试参数 | C, L, R,Z,Y,X,B, G, D, Q, θ,DCR | |
| 测试频率 | TH2826A | 20Hz～2MHz,10mHz步进 |
| 测试信号电 | f≤1MHz | 10mV～5V,±（10%+10mV） |
| 平 | f>1MHz | 10mV～1V,±（20%+10mV) |
| 输出阻抗 | 10Ω, 30Ω, 50Ω, 100Ω | |
| 基本准确度 | 0.1% | |
| L | 0.0001 uH ～ 9.9999kH | |
| C | 0.0001 pF ～ 9.9999F | |
| R,X,Z,DCR | 0.0001 Ω ～ 99.999 MΩ | |
| 显示范围 | Y, B, G | 0.0001 nS ～ 99.999 S |
| D | 0.0001 ～ 9.9999 | |
| Q | 0.0001 ～ 99999 | |
| θ | -179.99°～ 179.99° | |
| 测量速度 | 快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s | |
| 校准功能 | 开路 / 短路点频、扫频清零，负载校准 | |
| 等效方式 | 串联方式, 并联方式 | |
| 量程方式 | 自动, 保持 | |
| 显示方式 | 直读, Δ, Δ% | |
| 触发方式 | 内部, 手动, 外部, 总线 | |
| 内部直流偏 | 电压模式 | -5V ～ +5V, ±(10%+10mV), 1mV步进 |
| 置源 | 电流模式（内阻为50Ω） | -100mA ～ +100mA, ±(10%+0.2mA),20uA步进 |
| 比较器功能 | 10档分选及计数功能 | |
| 显示器 | 320×240点阵图形LCD显示 | |
| 存储器 | 可保存20组仪器设定值 | |
| USB DEVICE( USBTMC and USBCDC support) | ||
| USB HOST(FAT16 and FAT32 support) | ||
| 接口 | LAN(LXI class C support) | |
| RS232C | ||
| HANDLER | ||
| GPIB（选件） | ||
