在电子元件生产检测与科研实验的阻抗参数测量场景中，同惠电子TH2816A+数字电桥凭借精准的测试性能与灵活的操作特性，成为行业常用的测量设备。同惠电子TH2816A+数字电桥能够实现电阻、电容、电感等多类无源元件参数的高精度测量，其50Hz-200kHz的宽频率范围与0.05%的基本精度，满足了从基础元件筛查到精密特性分析的多元需求。该仪器融合了自动平衡电桥技术与数字化信号处理方案，配合智能校准、多点扫描等功能，有效提升了测试效率与数据可靠性。本文结合同惠电子TH2816A+数字电桥的权威技术资料，深入解析其测试原理、核心技术特点及典型应用场景，展现其在电子测量领域的实用价值。​同惠电子TH2816A+精密LCR数字电桥是一款高精度测试仪器，主要用于电子元件的电学参数测量，具备以下核心特性：

核心性能

精度‌：0.05%（TH2816A+型号），7位读数分辨率

测试频率‌：50Hz-200kHz，支持频率扫描功能

测试速度‌：最快约60次/秒

显示方式‌：[240×64点阵LCD屏，支持直读、绝对偏差及相对偏差显示

功能特性

‌源内阻‌：可选30Ω或100Ω，适用于不同测试场景

接口‌：支持RS232、USB HOST/DEVICE、GPIB（选配）等通讯接口

校准‌：内置负载校准功能，确保测量稳定性

应用场景

主要用于电感、电容、电阻等元件的精密测试，适用于生产线质量检测、实验室研发及高校教学等领域。例如，可测量高频/低频电感性能、评估电容容值精度，并支持相位角、频率响应等参数分析。

该设备相比旧型号（如TH2816A）提升了精度指标，并保留了原有操作界面和功能按键布局，便于老用户快速上手。



同惠电子TH2816A+数字电桥基于自动平衡交流电桥原理实现阻抗参数测量，相较于传统手动平衡电桥，其通过数字化闭环调控大幅提升了测试精度与效率。仪器内部集成高精度信号源，可输出50Hz-200kHz范围内的正弦交流电信号，信号电平在10mVrms-2.0Vrms之间可编程调节，且提供30Ω、100Ω两种可选输出阻抗，适配不同特性的被测元件。​

当测试信号施加于被测元件后，同惠电子TH2816A+数字电桥的采样电路会同步捕获元件两端的电压信号与流过的电流信号，这两路信号经高精度运算放大器放大后，传入模数转换模块（ADC）进行数字化处理。ADC模块以高速采样率将模拟信号转化为数字信号，随后由核心处理器基于复数运算原理，计算出被测元件的阻抗值（Z）及相位角（θ）。根据阻抗的串并联等效模型，仪器可进一步推导得出电阻（R）、电容（C）、电感（L）、品质因数（Q）、损耗因数（D）等衍生参数，实现多维度参数的同步测量。​

为抵消测试环境与夹具带来的误差，同惠电子TH2816A+数字电桥内置智能归零功能，支持开路、短路及负载校正模式，可针对不同测试频率点建立201个校正点，通过插入法对系统误差进行补偿。例如在测量小容量电容时，仪器能自动扣除夹具分布电容的影响，使测量结果偏差控制在0.05%以内，这一设计是其实现高精度测量的核心保障。此外，仪器的空夹具判断功能可自动识别夹具接触不良或短路问题，当测试值超出标称值0.05-100倍的范围时，会停止输出分选信号，避免错误判断。​


1.高精度与宽量程的测量性能设计​

同惠电子TH2816A+数字电桥的基本测量准确度达0.05%，6位读数分辨率确保了参数显示的精细度，能够捕捉微小的参数变化。其测量参数覆盖L（电感）、C（电容）、R（电阻）、|Z|（阻抗模）、D（损耗因数）、Q（品质因数）、|Y|（导纳模）、G（电导）、X（电抗）等十余种参数，可满足电容器、电感器、电阻器、变压器等多种无源元件的测试需求。在频率响应方面，仪器支持50Hz-200kHz的连续频率调节，包含37个预设频点，能适配元件在不同工作频率下的特性测试，例如对高频电感的Q值测量或低频电容的损耗特性分析。​

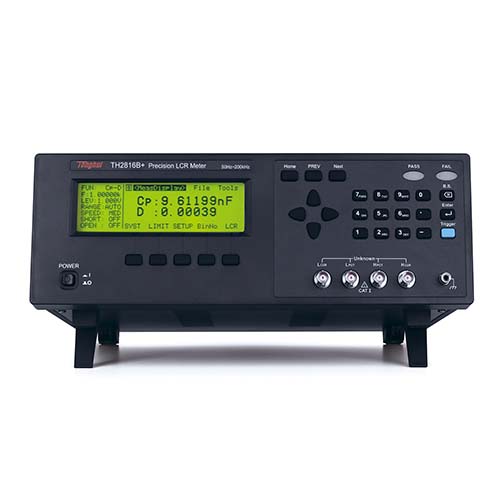

同惠电子TH2816A+数字电桥

为适配不同规格的元件，同惠电子TH2816A+数字电桥的信号源具备灵活的电平调节能力，10mVrms-2.0Vrms的电压电平与100μArms-20mArms的电流电平可按需设定，避免因信号过强导致元件损坏或信号过弱引发测量误差。仪器还支持串联、并联两种等效模式切换，当测量大电容时采用并联模式，测量小电感时采用串联模式，进一步提升了不同类型元件的测量精度。​

2.高效智能的测试功能配置​

同惠电子TH2816A+数字电桥的测试速度最快可达33ms，结合多档速度调节（快速、中速、慢速），可平衡测试效率与数据稳定性。在批量元件检测场景中，仪器的10档分选功能（BIN1至BIN9及BINOUT）能够快速筛选元件等级，可设定9对主参数极限与1对副参数极限，通过档号显示、计数统计及声光报警功能，直观呈现分选结果，适配自动化生产线的质检需求。例如在电容器生产线上，可根据容量偏差范围将元件分为合格档、返工档与报废档，分选效率较人工检测提升十余倍。​

多点列表测试功能是同惠电子TH2816A+数字电桥的另一核心优势，可对最多201个点的测试频率、测试电平或直流偏置进行自动扫描测试，生成参数变化曲线，帮助用户快速掌握元件的特性变化趋势。仪器内置12组内部设定储存空间，可保存不同的测试方案，支持一键调用，减少重复设置时间。4.3英寸大型LCD显示屏能够同时显示设定参数与测试结果，对应功能键的设计简化了操作流程，即使非专业人员也能快速上手。​

产品型号		TH2816A+	TH2816B+
显示		240x64点阵LCD显示器
读数		6位读数分辨率	6位读数分辨率
基本测量准确度		0.05%	0.05%
测试信号频率	范围	50Hz - 200kHz	50Hz - 200kHz
	点数	12000点	37点
信号源输出阻抗		30Ω / 100Ω
AC测试信号电平		10mV - 2Vrms，10mV步进
测试参数		L、C、R、|Z|、D、Q、G、B、X、 θd、θr、Vm、Im，△%
测量显示范围	|Z|,R,X	0.00001Ω - 99.9999MΩ
	G, B	0.00001μs - 99.9999s
	C	0.00001pF - 9.99999F
	L	0.00001μH - 99.9999kH
	D	0.00001 - 9.99999
	Q	0.00001 - 99999.9
	θ(DEG)	-179.999º - 179.999º
	θ(RAD)	-3.14159 - 3.14159
	Δ%	-999.999% - 999.999%
测量端		五端
列表扫描		4点：频率、电平
图形扫描分析		------
测量速度		快速+： 16.7 ms；快速： 33ms；中速： 100ms；慢速： 667 ms
等效电路		串联,   并联
量程方式		自动,   保持
触发方式		内部,   手动,   外部,   总线
平均次数		1－255
清零功能		开路,   短路,   负载
数学运算		直读、ΔABS、Δ%、V/I、档号及档计数
比较器功能		10档分选，BIN1 - BIN9、NG、AUX	4档分选，BIN1 - BIN3、NG、AUX
		档计数功能
		PASS、FAIL前面板显示
存储器		12组内部仪器设定供存储/调用
接口	控制接口	HANDLER
	通讯接口	RS232C、USB   HOST、USB   DEVICE、GPIB(选件)
工作温度,   湿度		0℃－40℃,   ≤ 90%RH
输入电源	电压	198V－242V   AC
	频率	47Hz－63Hz
	功耗	最大80VA
上架体积（mm）		350(W)×122(H)×310(D)
重量		6.5 kg

3.灵活便捷的扩展与适配能力​

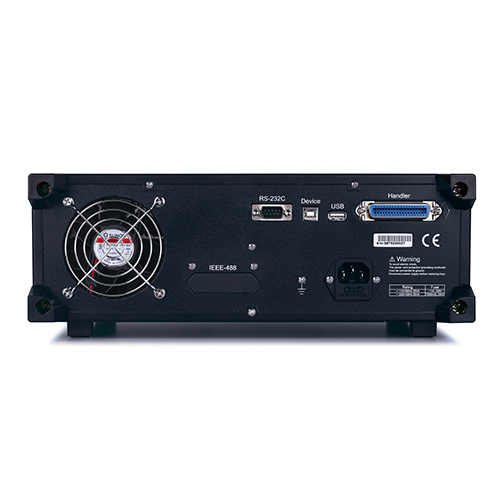

同惠电子TH2816A+数字电桥配备了丰富的接口，包括Handler接口、RS-232C接口，可选配GPIB接口，支持数据远程通信与自动化集成。Handler接口可输出分选结果信号，当接入自动元件分选系统时，能实现测试与分选的联动控制；RS-232C与GPIB接口则便于将仪器接入实验室或生产线的测控网络，实现多设备协同工作与数据集中管理。例如在科研实验室中，可通过GPIB接口将同惠电子TH2816A+数字电桥与计算机连接，利用专用软件实现测试数据的实时采集、曲线绘制与报告生成。​

仪器还具备实用的辅助功能设计，如数据记录功能可存储201次测试结果，支持通过USB存储器导出设定文件、GIF图像与CSV数据文件，方便数据追溯与分析。一键截屏功能能快速保存当前显示界面，便于测试报告编制；键盘锁定功能可防止误操作影响测试进程。此外，仪器的测试电缆长度补偿功能（0、1m）能够抵消不同长度测试线带来的误差，进一步保障了测量的准确性。​


1.电子元件生产质检场景​

在某电容器生产企业的出厂检测环节，同惠电子TH2816A+数字电桥承担了陶瓷电容器容量与损耗的批量测试任务。生产线上，元件通过传送带送入测试工位，仪器通过Handler接口与分拣机构联动，自动执行预设测试方案：以1kHz频率、1Vrms信号电平测量电容值（C）与损耗因数（D），设定容量偏差±5%、D值小于0.02为合格标准。同惠电子TH2816A+数字电桥33ms的快速测试速度适配了生产线每分钟200件的产能需求，10档分选功能将元件自动分为合格、超上限、超下限三个等级，检测合格率从人工测试的92%提升至99%，且杜绝了人为误判。​

针对某电感器生产企业的高频特性测试需求，技术人员利用同惠电子TH2816A+数字电桥的多点列表扫描功能，设定50Hz-200kHz的10个频率点，对贴片电感的电感值（L）与品质因数（Q）进行扫描。测试结果显示，该电感在100kHz以下时L值稳定在10μH左右，Q值随频率升高而增大；超过150kHz后，L值开始下降，Q值达到峰值后回落。基于这一数据，企业优化了电感的绕线工艺，使高频段稳定性提升30%，相关测试数据通过USB接口导出为CSV文件，纳入产品质量档案。​

2.科研实验与材料分析场景​

某高校电子材料实验室在研究新型介电材料的电容特性时，采用同惠电子TH2816A+数字电桥开展温度与频率依赖性测试。实验中，将材料样品置于温控箱内，通过RS-232C接口将同惠电子TH2816A+数字电桥与温控系统联动，设定温度从-40℃至85℃梯度变化，每个温度点下以50Hz、1kHz、10kHz、100kHz四个频率测试电容值与损耗角正切。仪器0.05%的基本精度确保了微小电容变化的准确捕捉，测试数据经计算机处理后生成三维特性曲线，清晰展现了材料在不同温频条件下的介电响应，为材料配方优化提供了关键数据支撑。​

在某电子研究所的印制电路板（PCB）阻抗测试项目中，技术人员利用同惠电子TH2816A+数字电桥的阻抗模（|Z|）测量功能，结合1m电缆长度补偿，对PCB板的信号传输线阻抗进行测试。测试采用100kHz频率、2Vrms信号电平，仪器通过开路-短路校正消除夹具误差，测得阻抗值稳定在50Ω左右，偏差小于1Ω，符合高速信号传输要求。同惠电子TH2816A+数字电桥的存储功能保存了不同批次PCB板的测试数据，通过对比分析发现，某批次板材的阻抗离散度较大，追溯后确认是基材介电常数波动导致，及时更换供应商避免了后续损失。​

同惠电子TH2816A+数字电桥

3.电子设备维修与维护场景​

某电子设备维修企业在修复通信设备电源模块时，需对故障电容、电感进行参数检测，同惠电子TH2816A+数字电桥成为核心检测工具。维修人员先通过仪器的快速测试模式，对疑似故障的电解电容进行容量测量，发现某电容标称值为100μF，实际测量值仅为20μF，且损耗因数（D）超过0.1，判断为电容失效。更换新电容后，再次用同惠电子TH2816A+数字电桥验证，新电容容量为98μF，D值0.01，符合要求。对于电源模块中的高频电感，维修人员利用多点扫描功能测试其在50kHz-200kHz的电感值变化，确保电感特性满足电源滤波需求，经检测修复后的电源模块故障率从30%降至5%。

在某工业设备运维中，技术人员使用同惠电子TH2816A+数字电桥对继电器触点电阻进行测试，采用直流电阻（RDC）测量模式，信号电平1V，通过多次平均测量（10次）降低误差。测试发现某继电器触点电阻从初始的0.1Ω升至1Ω，判断为触点氧化，及时清洁处理后电阻恢复正常，避免了触点过热导致的设备停机。同惠电子TH2816A+数字电桥的便携性与操作便捷性，使其可在现场快速完成测试，大幅缩短了设备维护时间。​



同惠电子TH2816A+数字电桥通过精准的自动平衡电桥原理与数字化技术融合，构建了集高精度、高效率、高适配性于一体的测量解决方案。其0.05%的基本精度、50Hz-200kHz的宽频率范围与丰富的测试功能，满足了电子元件生产、科研实验、设备维修等多场景的阻抗参数测量需求。同惠电子TH2816A+数字电桥的智能校准、多点扫描与自动化接口设计，不仅提升了测试数据的可靠性，更适配了现代工业的自动化与信息化需求。随着电子产业向精密化、高效化发展，同惠电子TH2816A+数字电桥凭借其扎实的技术性能，将持续在电子测量领域发挥重要作用，为产品质量提升与技术创新提供支撑。​
