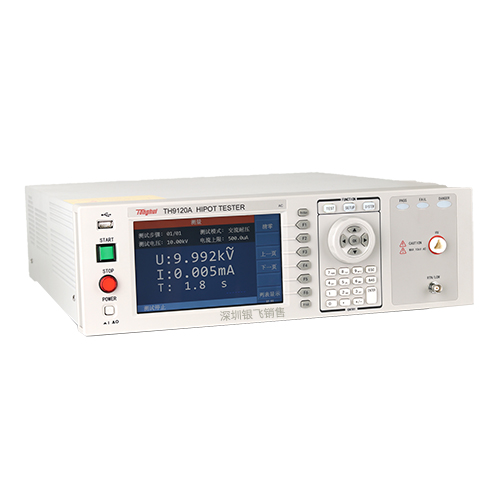

同惠TH9120A交流耐压绝缘测试仪
产品描述

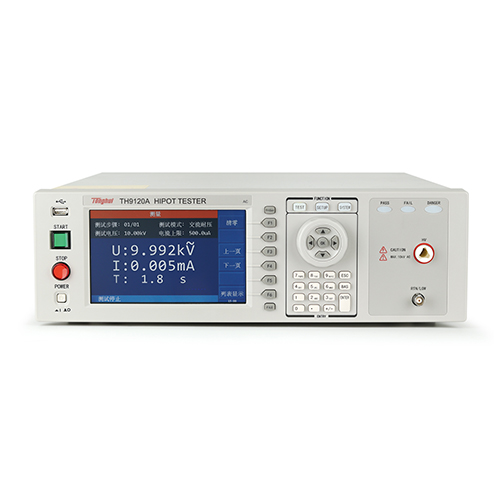

TH9120A
TH9120A交流耐压绝缘测试仪特点
TH9120A交流耐压绝缘测试仪特性表现
同惠TH9120A交流耐压测试仪说明书
|
型号 |
||||
|
测试模式 |
AC/OSC |
DC/IR |
||
|
耐压测试 |
||||
|
输出电压 |
AC |
电压范围 |
0.05-10.0kV |
------------- |
|
电压波形 |
50/60Hz ±0.1% 正弦波 |
------------- |
||
|
输出功率 |
200VA（10.0kV 20mA） |
------------- |
||
|
DC |
电压范围 |
------------- |
0.05-12.0kV |
|
|
输出功率 |
------------- |
120VA（12.0kV 10mA） |
||
|
负载变动率 |
±（1%设定值 + 10V） （额定功率） |
|||
|
电压分辨率 |
2V |
|||
|
电压精度 |
±（1%设定值 + 0.1%满刻度） |
|||
|
电流测试范围
|
AC |
电流范围 |
0.001mA-20mA |
------------- |
|
电流分辨率 |
0.001mA |
------------- |
||
|
电流精度 |
0.100mA-2.999mA ±（1%读值 + 0.5%满刻度） |
------------- |
||
|
3.00mA-20.00 mA ±（1.5%读值 + 0.5%满刻度） |
------------- |
|||
|
DC |
电流范围 |
------------- |
0.0001mA-10mA |
|
|
电流分辨率 |
------------- |
0.1uA |
||
|
电流精度 |
------------- |
±（1%读值 + 0.5%满刻度） |
||
|
很大短路电流 |
40mA (仅交流测试) |
|||
|
快速放电功能 |
测试结束后自动放电（DCW） |
|||
|
绝缘电阻测试 |
||||
|
输出电压 |
------------- |
DC：0.05-5.0kV |
||
|
电压分辨率 |
------------- |
2V |
||
|
电压精度 |
------------- |
±（1%设定值 + 0.5%满刻度） |
||
|
电阻测试范围 |
------------- |
0.1MΩ– 50.0GΩ |
||
|
电阻测试精度 |
电压≥0.5kV |
------------- ------------- |
1MΩ–1GΩ ±(3%读数+0.1%满刻度) |
|
|
1GΩ–10GΩ ±(7%读数+2%满刻度) |
||||
|
10GΩ–50GΩ ±(10%读数+1%满刻度) |
||||
|
电压＜500V |
------------- |
0.1MΩ–1GΩ ±(5%读数+2%满刻度) |
||
|

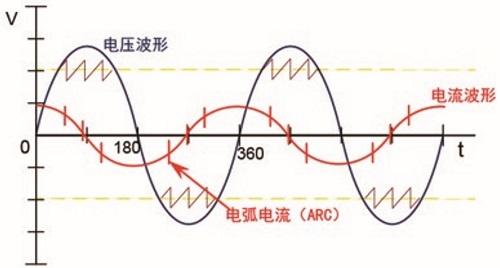

电弧侦测 |
||||
|
程序设定 |
AC |
1.0mA-20.0mA |
------------- |
|
|
DC |
------------- |
1.0mA-10.0mA |
||
|

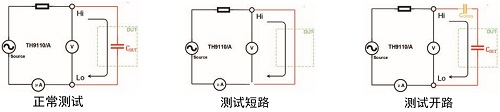

OSC开短路侦测 |
||||
|
采样标准电容范围 |
0.001～40nF |
------------- |
||
|
开路判断范围 |
10%～100% |
------------- |
||
|
短路判断范围 |
100%～500% |
------------- |
||
|

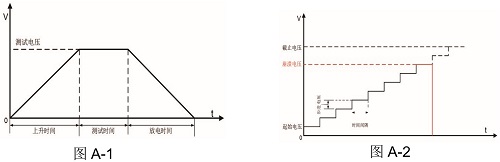

时间设定 |
||||
|
测试时间 |
0.3～999s，0表示持续测试 |
|||
|
上升时间 |
0.1～999s，0表示关闭 |
|||
|
下降时间 |
0.1～999s，0表示关闭 |
|||
|
等待时间 |
0.1～999s，0表示关闭 （仅直流耐压） |
|||
|
安全防护功能 |
||||
|
触电保护 |
0.5mA ± 0.25mA 可选择：打开或关闭 |
|||
|
启动保护 Interlock |
引脚接低，才允许高压输出 |
|||
|
面板操作保护 |
键锁、密码 |
|||
|
报警指示 |
合格：短音，绿灯；不合格：长音，红灯 |
|||
|
存储与接口 |
||||
|
内部存储器 |
可存储100个文件，每个文件可编辑50个步骤 |
|||
|

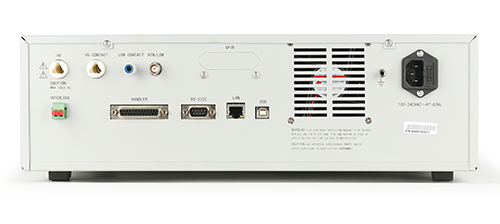

标配接口 |
RS232、USB DEVICE、USB HOST、LAN、HANDLER |
|||
|
选配接口 |
GPIB |
|||
|
环境温度与湿度 |
||||
|
参数比对温度 |
18℃～28℃，湿度: 30%～70%RH |
|||
|
正常工作温度 |
0℃～45℃，湿度: 20%～90%RH |
|||
|
储藏环境温度 |
-10℃～55℃，湿度：< 80%RH |
|||
|
一般指标 |
||||
|
电源 |
|
|||
|
功率 |
空载：< 100W 额定功率：300W |
|||
|
体积 |
430mm（W）x 132mm（H）x 500mm（D） |
|||
|
重量 |
21kg |
|||
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 高压测试电缆(黑色) | TH90003B | ||||
| 高压测试电缆(红色) | TH90003R | ||||
| TH9010系列高压测试电缆(带夹子) | TH90015 | ||||
