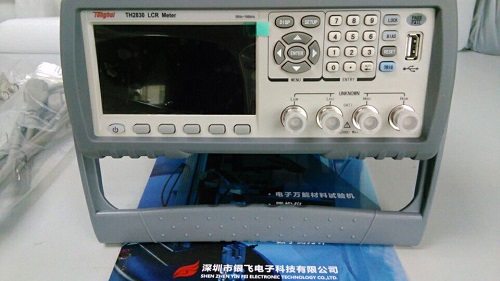

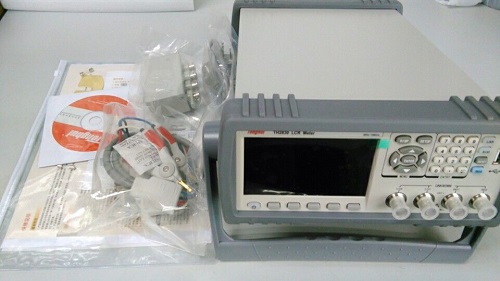

同惠TH2830 LCR数字电桥
简要介绍 ■TH2830是新一代低成本,高性能紧凑型的 数字电桥 ,使用很新工艺和高密度电路设计,浓缩了大型LCR测试仪的精华,紧凑,小巧.取消了传统的机械式电源开关,使用软件控制电源开关.0.05%的基本精度和良好的测试稳定性可与高端机型媲美。.配备4.3寸LCD显示屏和全新升级的界面系统.美观大方,操作简便.仪器提供丰富的接口,兼容标准SCPI指令,可方便地组成各种测试系统,满足检验,生产,科研的各种需求. TH2830性能特点 ■ 低成本、高性能、小体积的LCR测试仪......
产品描述
简要介绍
■ TH2830是新一代低成本,高性能紧凑型的数字电桥,使用很新工艺和高密度电路设计,浓缩了大型LCR测试仪的精华,紧凑,小巧.取消了传统的机械式电源开关,使用软件控制电源开关.0.05%的基本精度和良好的测试稳定性可与高端机型媲美。.配备4.3寸LCD显示屏和全新升级的界面系统.美观大方,操作简便.仪器提供丰富的接口,兼容标准SCPI指令,可方便地组成各种测试系统,满足检验,生产,科研的各种需求.
TH2830性能特点
■ 低成本、高性能、小体积的LCR测试仪
■ 4.3寸TFT液晶显示
■ 软电源开关
■ 中英文可选操作界面
■ 高达200kHz测试频率
■ 6位读数分辨率
■ 10mVrms-2.0Vrms可编程测试电平。内置0-±5V/50mA偏置源
■ DCR测试功能,50mV-2V可编程测试电平,分辨率10微欧
■ Ls-Rd/Lp-Rd功能(L,Rd同时显示)
■ 高达测试速度13ms/次
■ 30Ω欧姆、100Ω欧姆可选信号源阻抗
■ 电压电流监视和自动电平调整功能
■ 内建比较器,10档分选和计数功能
■ 支持U盘文件存储,可通过U盘升级仪器程序
■ RS232,RS485,USB,HANDLER,GPIB接口
■ 单组变压器参数测试功能(仅部分机型)
■ Rd意思是DCR
■ Rd意思是DCR
技术参数
| 型号 | TH2830 | TH2830L | TH2831 | TH2832 | |
|
基本测量准备度 (详见技术说明书) |
LCRZ | 0.05% | 0.10% | 0.05% | |
| DCR | 0.10% | ||||
| 校准条件 |
预热时间:≥30分; 环境温度:23±5℃; 信号电压:1Vvrms 清零:OPEN、SHORT后: 测试电缆长度:0 m |
||||
| 测试信号频率 |
50Hz-100kHz , 34点 50Hz, 60Hz, 75Hz, 100Hz, 120Hz,150Hz,200Hz,250Hz, 300Hz,400Hz,500Hz,600Hz, 750Hz,1kHz,1.2kHz,1.5kHz, 2kHz, 2.5kHz, 3kHz, 4kHz, 5kHz, 6kHz,7.5kHz,10kHz, 12kHz,15kHz,20kHz,25kHz, 30kHz,40kHz,50kHz,60kHz, 75kHz,100kHz |
50Hz-20kHz , 27点
50Hz, 60Hz, 75Hz, 100Hz,
120Hz,150Hz,200Hz,250Hz,
300Hz,400Hz,500Hz,600Hz,
750Hz,1kHz,1.2kHz,1.5kHz,
2kHz, 2.5kHz, 3kHz, 4kHz,
5kHz, 6kHz,7.5kHz,10kHz,
12kHz,15kHz,20kHz
|
50Hz-200kHz, 37 点 50Hz, 60Hz, 75Hz, 100Hz, 120Hz,150Hz,200Hz,250Hz, 300Hz,400Hz,500Hz,600Hz, 750Hz,1kHz,1.2kHz,1.5kHz, 2kHz, 2.5kHz, 3kHz, 4kHz, 5kHz, 6kHz, 7.5kHz,10kHz, 12kHz,15kHz,20kHz,25kHz, 30kHz,40kHz,50kHz,60kHz, 75kHz,100kHz,120kHz,150kHz, 200kHz |
20Hz-200kHz, 15025 点 |
|
| 信号源输出阻抗 | 30欧姆、100欧姆可选、±1% @1kHz | ||||
| AC测试信号电平 | 正常 | 10mV-2Vrms | |||
|
很小分辨率:10mV 准确度:10%x设定电压+2mV |
|||||
| 100μA-20mArms | |||||
| 很小分辨率:0.1mA | |||||
| 恒定电平 | ----- | ----- | 20mV-1Vrms | ||
| ----- | ----- |
很小分辨率: 10mV 准确度: 10% |
|||
| ----- | ----- | 200μA-10mArms | |||
| ----- | ----- |
很小分辨率: 0.1mA |
|||
| DCR测试信号电平 | 1V DC | 1V DC | 50mV-2V DC | ||
| ----- | ----- |
很小分辨率: 0.5mV |
|||
| DC偏置电压源 | ----- | ----- | 0v-±5V | ||
| ----- | ----- |
很小分辨率: 0.5mV 准确度: 1% |
|||
| ----- | ----- | 0mA-±50mA | |||
| ----- | ----- |
很小分辨率: 0.5μA |
|||
| LCR数字电桥测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR | ||||
| DCR显示范围 | 0.00001Ω-999.999MΩ | ||||
| LCR参数显示范围 |
|Z|, R, X 0.00001Ω-99.9999MΩ |Y|, G, B 0.00001μs-99.9999s C 0.0000pF-9.99999F L 0.00001μH-99.9999kH D 0.00001-9.99999 Q 0.00001-99999.9 θ(DEG) -179.999-179.999 θ(RAD) -3.14159-3.14159 △% -999.999%-999.999% |
||||
| 显示位数 | 6 | 5 | 6 | ||
| 测量时间(≥10kHz) | 快速:75次/秒(13ms),中速:11次/秒(90ms)慢速:2.7次/秒(370ms) | ||||
| 等效电路 | 串联,并联 | ||||
| 量程方式 | 自动,保持 | ||||
| 触发方式 | 内部,手动,外部,总线 | ||||
| 平均次数 | 1-255 | ||||
| 清零功能 | 开路,短路,负载 | ||||
| 数学运算 | 直读,ABS,% | ||||
| 触发延时设定 | 0--60.000s, 1ms步进 | ||||
| 步进延时设定 | 0--60.000s, 1ms步进 | ||||
| 列表扫描 |
●10点列表扫描 ●可对频率,AC电压/电流,内/外 DC偏置电压/电流进行扫描测试 ●每扫描点可单独分选 |
||||
| 比较器功能 | 10档分选,BIN1∽BIN9、NG、AUX | ||||
| 档计数功能 | |||||
| PASS,FALL前面板LED显示 | |||||
| 内部非易失性存储器 | 100组LCRZ仪器设定文件 201次测试结果 | ||||
| 外部USB存储器 | 仪器设定文件,CSV数据文件,截屏(GIF图像) | ||||
| 接口 | 控制接口 | HANDLER | |||
| 通讯接口 | USB HOST,RS232C,RS485(选件),GPIB(选件) | ||||
| 存储器接口 | USB DEVICE(U盘存储或条形码扫描) | ||||
