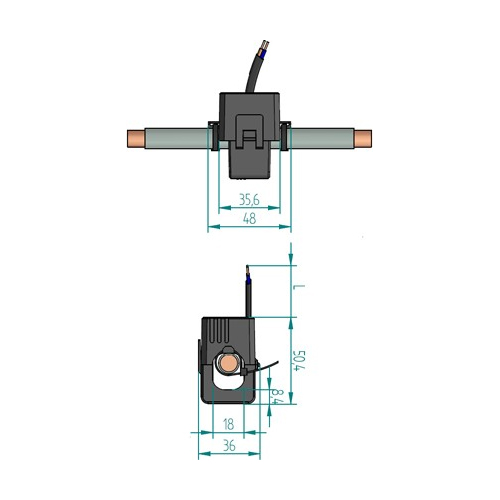

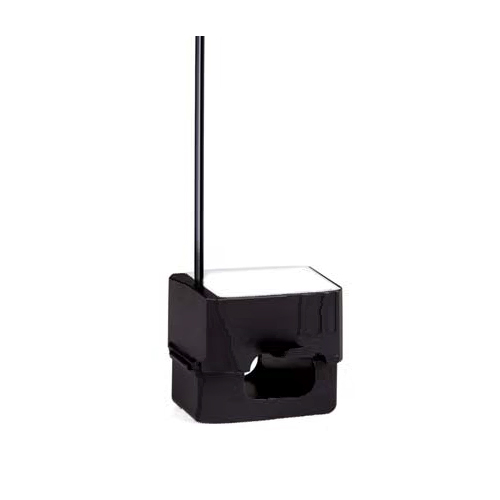

Split-Core电流互感器SC30
CAMILLE BAUER品牌Split-Core电流互感器SC30 由于其紧凑的设计，Split-Core电流互感器特别适合在受限通道和受限空间使用。可分离的铁芯使变压器更容易安装在电缆或轨道上。当电路难以中断或测量仪器必须轻松快速地重新安装时，Split-Core电流互感器是正确的选择。电流互感器一次引线的安全安装由机械设计保证，并通过清晰的咔嗒声确认。两个防紫外线电缆扎带是标准设备的一部分，有助于额外固定变压器。 CBM的电流传感器，类似电力互感器了，可以放在......
产品描述
CAMILLE BAUER品牌Split-Core电流互感器SC30由于其紧凑的设计，Split-Core电流互感器特别适合在受限通道和受限空间使用。可分离的铁芯使变压器更容易安装在电缆或轨道上。当电路难以中断或测量仪器必须轻松快速地重新安装时，Split-Core电流互感器是正确的选择。电流互感器一次引线的安全安装由机械设计保证，并通过清晰的咔嗒声确认。两个防紫外线电缆扎带是标准设备的一部分，有助于额外固定变压器。
•紧凑型Split-Core电流互感器，一次标称电流为60 A…1000 A，二次标称电流为1 A或5 A。
•由于采用Split-Core设计，安装非常简单省时。
•特别适合改装，因为不需要拆卸一次引线
•允许在不中断主电源的情况下进行改装
•紧凑的设计允许在受限通道和受限空间区域使用
•清晰可听的咔嗒声确认安装正确。防紫外线电缆扎带提供了额外的安全性。
•精度等级：0.5、1或3，取决于类型
设备符合IEC 61869-2标准。
额定短期热电流（Ith）60 x Ipr/1s额定连续热电流（Icth）100%额定绝缘水平0.72/3/-kV
额定频率50/60 Hz材料（外壳）PA 6.6，UL94:V2绝缘等级E（120°C）
电缆开口SC30：用于很大直径的导线。
二次引线的长度和横截面与以下因素有关：SC30: …/1A: L = 3 m 0.,5 mm²

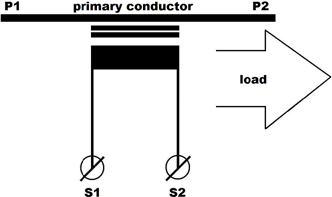

Split-Core电流互感器SC30接线图
1) burden at the end of the secondary lead
银飞有售Split-Core电流互感器SC30，重量约200g。SC30选购信息
SC30 – Dia. 18 mm| Transmission factor | Class | Burden 1) | Secondary lead | Article number |
| 60/1A | 3 | 0.2 V/A | 3 m, 0.5 mm² | U118A |
| 75/1A | 3 | 0.2 V/A | 3 m, 0.5 mm² | U118B |
| 100/1A | 3 | 0.2 V/A | 3 m, 0.5 mm² | U118C |
| 125/1A | 3 | 0.2 V/A | 3 m, 0.5 mm² | U118D |
| 150/1A | 3 | 0.2 V/A | 3 m, 0.5 mm² | U118E |
| 200/1A | 1 | 0.2 V/A | 3 m, 0.5 mm² | U118F |
| 250/1A | 1 | 0.2 V/A | 3 m, 0.5 mm² | U118G |
