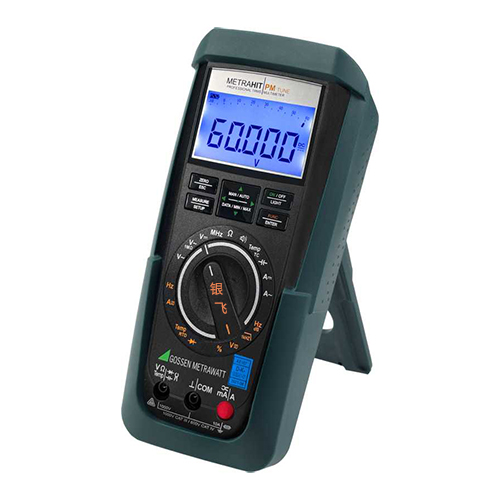

METRAHIT PM TUNE 件号M250T 带数字显示（60,000 位）数据记录器 IR接口的高端 TRMS 调谐万用表
万用表 METRAHIT PM TUNE 非常适合各种工业应用中的电路调谐任务。此外， 件号M250T 调谐万用表可广泛用于电气工程、电气安装、实验室应用、电信、培训等。该调谐万用表可在现场使用，并配备内部独立电源。额外的电源组连接器插座非常适合长期测量和实验室使用。 METRAHIT PM TUNE技术特点 26个万用表功能 分辨率：60,000 位，4 6/7 位 基本精度：0.05% (VDC) 电压 ACTRMS, 电压 AC+DC TRMS, 电压 DC, 电平 dB, 相对值 REL, 频率 (Hz, MHz), 占空比, 电阻, 二极管测试, 通断测试......
产品描述
万用表 METRAHIT PM TUNE非常适合各种工业应用中的电路调谐任务。此外，件号M250T调谐万用表可广泛用于电气工程、电气安装、实验室应用、电信、培训等。该调谐万用表可在现场使用，并配备内部独立电源。额外的电源组连接器插座非常适合长期测量和实验室使用。
METRAHIT PM TUNE技术特点
26个万用表功能
分辨率：±60,000 位，4 6/7 位
基本精度：±0.05% (VDC)
电压 ACTRMS, 电压 AC+DC TRMS, 电压 DC, 电平 dB, 相对值 ΔREL, 频率 (Hz, MHz), 占空比, 电阻, 二极管测试, 通断测试, 电容, 电流 ACTRMS, 电流 AC+DCTRMS, 温度与 Pt 100/1000 传感器和 K 型热电偶
通过单个连接器插孔和单个保险丝进行 10 nA 至 10 A (16 A) 的自动量程电流测量
使用传感器和变压器进行 TRMS 电流测量的削波功能
附加滤波器功能和电压测量，降低输入阻抗以限制干扰，例如用于变频器测量
自动和手动量程选择
调零
自动存储测量值：DATA / MIN / MAX
2 MB 数据存储器可存储 61,600 个测量值，用于具有数据记录器功能的长期测量
用于与 PC 通信的红外接口
带有超大字符（15 毫米）和用于动态过程的模拟条形图的大型浅蓝色照明显示屏
独立的电池和保险丝盒
无需电池即可运行的电源组连接器插座
获得专利的自动阻塞插座 (ABS)
测量类别：600 V CAT IV、1000 V CAT III
橡胶皮套可防止冲击和冲击
METRAHIT PM TUNE 是 METRAHIT 专业万用表系列的很好仪器。由于其提高了数字显示器的刷新率，它非常适合用于电路中的调谐任务。
具有无与伦比精度的超现代、高质量测量仪器：60,000 位数字和 0.05% 的基本精度确保了极其可靠的结果。超现代技术提供很大的安全性。多样化的功能涵盖了广泛的高要求测量任务。创新且符合人体工学的设计使日复一日的工作变得愉快。
METRAHIT PM TUNE产品亮点
用于提高 LCD 刷新率的功能 noFil 出厂时已激活
TRMS AC、AC+DC 测量高达 100 kHz 的电压和电流
61,600 个测量值的数据记录器和用于 PC 的 IR 接口
电源组连接器插座
用户喜爱的METRAHIT PM TUNE优势
LCD 刷新率的提高直接响应变化的调整，没有时间延迟，例如电位计
通用电气工程的所有领域！
高达 100 kHz 的 TRMS 测量，带有数字显示（60,000 位）和模拟刻度
测量电压和电流、DC、AC 和 AC/DC、dB、ΔREL、电阻、温度、频率、占空比、电容、连续性/二极管
自动量程选择和测量值存储
测量类别 CAT IV 高达 600 V 和 CAT III 高达 1000 V 时用户和仪器的安全。
| METRAHIT PM TECH (METRAHIT TECH) | METRAHIT PM PRIME BT (METRAHIT ULTRA BT) | METRAHIT PM XTRA (METRAHIT EXTRA) | METRAHIT PM TUNE | METRAHIT PM PRIME (METRAHIT ULTRA) | |
|---|---|---|---|---|---|
| 新款型号 | |||||
| Item number | M253A | M248B | M250A | M250T | M248A |
| Display | |||||
| EF000350 | analog/digital | digital | analog/digital | analog/digital | digital |
| Indication digits | 60000 | 310000 | 60000 | 60000 | 310000 |
| EF004358 | x | x | x | ||
| EF009852 | |||||
| EF005005 | x | x | |||
| EF012740 | x | x | x | x | x |
| EF000413 | manuell/automatisch | manuell/automatisch | manuell/automatisch | manuell/automatisch | manuell/automatisch |
| Basic data | |||||
| Type of measurement | TRMS | TRMS | TRMS | TRMS | TRMS |
| EF000420 | x | x | x | x | x |
| Basic accuracy | 0.05% | 0.02% | 0.05% | 0.05% | 0.02% |
| EF005014 | CAT IV | CAT IV | CAT IV | CAT IV | CAT IV |
| EF009864 | 600V | 300V | 600V | 600V | 300V |
| EF005205 | x | x | x | x | x |
| EF005029 | x | x | x | x | x |
| EF005002 | x | x | x | x | x |
| EF005300 | |||||
| EF001849 | x | x | x | x | x |
| Special functions | |||||
| EF004191 | |||||
| EF009860 | |||||
| EF009861 | |||||
| Crest factor measurement | |||||
| EF009862 | |||||
| EF005336 | x | x | x | x | |
| Pulse freqency measurement MHz @ 5V TTL | x | x | x | x | |
| EF004789 | |||||
| Interturn short-circuit high-voltage test | |||||
| EF009863 | |||||
| Voltage measurement | |||||
| Voltage measurement types |
DC AC AC Fil AC+DC |
DC AC AC Fil AC+DC AC+DC Fil |
DC AC AC Fil AC+DC |
DC AC AC Fil AC+DC |
DC AC AC Fil AC+DC AC+DC Fil |
| EF000600 | x | x | x | x | x |
| Voltage measuring range DC | 0,00001V - 1000V | 0,000001V - 600V | 0,00001V - 1000V | 0,00001V - 1000V | 0,000001V - 600V |
| Voltage measuring ranges DC |
600 mV 6 V 60 V 600 V 1000 V |
300 mV 3 V 30 V 300 V 600 V |
600 mV 6 V 60 V 600 V 1000 V |
600 mV 6 V 60 V 600 V 1000 V |
300 mV 3 V 30 V 300 V 600 V |
| EF004990 | 1000V | 600V | 1000V | 1000V | 600V |
| EF004838 | 0,01 mV | 0,001 mV | 0,01 mV | 0,01 mV | 0,001 mV |
| Internal resistance volt DC | 9 | 10 | 9 | 9 | 10 |
| Voltage measuring range AC | 0,00001V - 1000V | 1V - 600V | 0,00001V - 1000V | 0,00001V - 1000V | 1V - 600V |
| Voltage measuring ranges AC |
600 mV 6 V 60 V 600 V 1000 V |
300 mV 3 V 30 V 300 V 600 V |
600 mV 6 V 60 V 600 V 1000 V |
600 mV 6 V 60 V 600 V 1000 V |
300 mV 3 V 30 V 300 V 600 V |
| EF004989 | 1000V | 600V | 1000V | 1000V | 600V |
| EF004840 | 0,01 mV | 0,01 mV | 0,01 mV | 0,01 mV | 0,01 mV |
| Frequency range volt AC | 15Hz - 20000Hz | 15Hz - 100000Hz | 15Hz - 100000Hz | 15Hz - 100000Hz | 15Hz - 100000Hz |
| Internal resistance volt AC |
9 1 |
5 |
9 1 |
9 1 |
5 |
| Low-pass filter AC voltage (fc) | 1kHz | 1kHz | 1kHz | 1kHz | 1kHz |
| Voltage measuring range AC+DC | 0,00001V - 1000V | 1V - 600V | 0,00001V - 1000V | 0,00001V - 1000V | 1V - 600V |
| Voltage measuring ranges AC+DC |
600 mV 6 V 60 V 600 V 1000 V |
300 mV 3 V 30 V 300 V 600 V |
600 mV 6 V 60 V 600 V 1000 V |
600 mV 6 V 60 V 600 V 1000 V |
300 mV 3 V 30 V 300 V 600 V |
| Max. voltage measuring range, AC+DC | 1000V | 600V | 1000V | 1000V | 600V |
| Lowest resolution volt AC+DC | 0.01mV | 0.01mV | 0.01mV | 0.01mV | 0.01mV |
| Internal resistance volt AC+DC | 9 | 5 | 9 | 9 | 5 |
| Frequency range volt AC+DC | 20kHz | 100kHz | 100kHz | 100kHz | 100kHz |
| Level measurement voltage types | AC |
AC AC+DC |
AC | AC |
AC AC+DC |
| Measuring range voltage level for U ref = 0.775 V | -48dB - 63dB | -42dB - 57dB | -48dB - 63dB | -48dB - 63dB | -42dB - 57dB |
| Lowest resolution voltage level | 0.01dB | 0.01dB | 0.01dB | 0.01dB | 0.01dB |
| Current measurement | |||||
| Current measurement types |
DC AC AC+DC |
AC AC+DC DC |
DC AC AC+DC |
DC AC AC+DC |
AC AC+DC DC |
| Current measurement range DC | 0,000001A - 10A | 0,000000001A - 10A | 0,00000001A - 10A | 0,00000001A - 10A | 0,000000001A - 10A |
| Current measuring ranges DC |
60 mA 600 mA 6:00 AM 10:00 AM |
0.3 mA 3 mA 30 mA 300 mA 3:00 AM 10:00 AM |
600 A 6 mA 60 mA 600 mA 6:00 AM 10:00 AM |
600 A 6 mA 60 mA 600 mA 6:00 AM 10:00 AM |
0.3 mA 3 mA 30 mA 300 mA 3:00 AM 10:00 AM |
| EF004992 | 10A | 10A | 10A | 10A | 10A |
| EF004839 | 1 µA | 0,001 µA | 0,01 µA | 0,01 µA | 0,001 µA |
| Current measurement range AC | 0,000001A - 10A | 0,00000001A - 10A | 0,00000001A - 10A | 0,00000001A - 10A | 0,00000001A - 10A |
| Current measuring ranges AC |
60 mA 600 mA 6:00 AM 10:00 AM |
0.3 mA 3 mA 30 mA 300 mA 3:00 AM 10:00 AM |
600 A 6 mA 60 mA 600 mA 6:00 AM 10:00 AM |
600 A 6 mA 60 mA 600 mA 6:00 AM 10:00 AM |
0.3 mA 3 mA 30 mA 300 mA 3:00 AM 10:00 AM |
| EF004991 | 10A | 10A | 10A | 10A | 10A |
| EF004841 | 1 µA | 0,01 µA | 0,01 µA | 0,01 µA | 0,01 µA |
| Frequency range alternating current | 15Hz - 10000Hz | 15Hz - 10000Hz | 15Hz - 10000Hz | 15Hz - 10000Hz | 15Hz - 10000Hz |
| Current measurement range AC+DC | 0,000001A - 10A | 0,00000001A - 10A | 0,00000001A - 10A | 0,00000001A - 10A | 0,00000001A - 10A |
| Current measuring ranges AC+DC |
60 mA 600 mA 6 A 10:00 AM |
0.3 mA 3 mA 30 mA 300 mA 3:00 AM 10:00 AM |
600 A 6 mA 60 mA 600 mA 6 A 10:00 AM |
600 A 6 mA 60 mA 600 mA 6 A 10:00 AM |
0.3 mA 3 mA 30 mA 300 mA 3:00 AM 10:00 AM |
| Max. current measuring range AC + DC | 10A | 10A | 10A | 10A | 10A |
| Lowest resolution amps AC+DC | 0.001mA | 0,00001mA | 0,00001mA | 0,00001mA | 0,00001mA |
| Frequency range amps AC+DC | 10kHz | 10kHz | 10kHz | 10kHz | 10kHz |
| Current sensor with clipping | x | x | x | x | x |
| Current measuring range with current sensors | 0,00001A - 6000A | 0,00001A - 3000A | 0,00001A - 6000A | 0,00001A - 6000A | 0,00001A - 3000A |
| Current transformer with clipping | x | x | x | x | x |
| Current measuring range with current transformers | 0,000001A - 6000A | 0,000001A - 3000A | 0,000001A - 6000A | 0,000001A - 6000A | 0,000001A - 3000A |
| Clip factors |
01:01 01:10 0,111111111 0,736111111 |
01:01 01:10 0,111111111 0,736111111 |
01:01 01:10 0,111111111 0,736111111 |
01:01 01:10 0,111111111 0,736111111 |
01:01 01:10 0,111111111 0,736111111 |
| Resistance measurement | |||||
| EF009853 | |||||
| EF004615 | x | x | x | x | x |
| EF000588 | x | x | x | x | x |
| EF004899 | |||||
| Resistance measurement range | 0.01Ohm - 60000000Ohm | 0.001Ohm - 30000000Ohm | 0.01Ohm - 60000000Ohm | 0.01Ohm - 60000000Ohm | 0.001Ohm - 30000000Ohm |
| Resistance measurement ranges |
600 6 k 60 k 600 k 6 M 60 m |
300 3 k 30 k 300 k 3 M 30 m |
600 6 k 60 k 600 k 6 M 60 m |
600 6 k 60 k 600 k 6 M 60 m |
300 3 k 30 k 300 k 3 M 30 m |
| EF004997 | 60MOhm | 30MOhm | 60MOhm | 60MOhm | 30MOhm |
| EF004842 | 0,01 Ohm | 0,001 Ohm | 0,01 Ohm | 0,01 Ohm | 0,001 Ohm |
| Lowest resolution, milliohm measurement | 10mOhm | 1mOhm | 10mOhm | 10mOhm | 1mOhm |
| EF009856 | |||||
| EF009857 | |||||
| EF005117 | |||||
| EF005119 | |||||
| EF005121 | |||||
| EF005118 | |||||
| Capacitance measurement | |||||
| EF000597 | x | x | x | x | x |
| Capacitance measuring range | 0,00001µF - 600µF | 0,000001µF - 300µF | 0,00001µF - 600µF | 0,00001µF - 600µF | 0,000001µF - 3000µF |
| Capacitance measurement ranges |
60 nF 600 nF 6 F 60 F 600 F |
3 nF 30 nF 300 nF 3 F 30 F 300 F 3 mF |
60 nF 600 nF 6 F 60 F 600 F |
60 nF 600 nF 6 F 60 F 600 F |
3 nF 30 nF 300 nF 3 F 30 F 300 F 3 mF |
| EF009177 | 600µF | 3000µF | 600µF | 600µF | 3000µF |
| EF009178 | 0,00001 µF | sonstige | 0,00001 µF | 0,00001 µF | sonstige |
| EF009858 | |||||
| EF009859 | |||||
| Frequency measurement | |||||
| EF000599 | x | x | x | x | x |
| Measuring range for frequency | 0,00001kHz - 300kHz | 0,000001kHz - 1000kHz | 0,00001kHz - 1000kHz | 0,00001kHz - 1000kHz | 0,000001kHz - 1000kHz |
| EF009179 | 300kHz | 1000kHz | 1000kHz | 1000kHz | 1000kHz |
| EF009180 | 0,01 Hz | 0,001 Hz | 0,01 Hz | 0,01 Hz | 0,001 Hz |
| Temperature measurement | |||||
| EF006229 | x | x | x | x | x |
| EF009855 | x | x | x | x | x |
| Temperature measuring range TC | -250°C - 1372°C | -270°C - 1372°C | -250°C - 1372°C | -250°C - 1372°C | -270°C - 1372°C |
| EF009854 | x | x | x | x | x |
| Temperature measuring range RTD | -200°C - 850°C | -200°C - 850°C | -200°C - 850°C | -200°C - 850°C | -200°C - 850°C |
| EF009175 | 1372°C | 1372°C | 1372°C | 1372°C | 1372°C |
| EF009176 | 0,1 °C | 0,1 °C | 0,1 °C | 0,1 °C | 0,1 °C |
| Interface and memory | |||||
| EF000594 | x | x | x | x | x |
| EF004540 | x | ||||
| EF003861 | x | x | x | x | x |
| EF000307 | x | x | x | x | |
| Miscellaneous | |||||
| Power supply unit socket | x | x | x | x | |
| Device protection category | IP 52 | IP 52 | IP 52 | IP 52 | IP 52 |
| EF005474 | IP52 | IP52 | IP52 | IP52 | IP52 |
| Memory capacity for measured values | 61000 | 61000 | 300000 |
