气压测试泵700PTP-1工业流水线自动化在线检测适配解决方案
在智能制造普及背景下，自动化流水线已广泛应用于汽车、3C电子、暖通、食品包装等领域，气动阀门、真空吸盘、气动执行器是产线正常运转的核心元件。目前多数企业仍采用传统离线检测模式，检测时需要停机拆解元件，不仅中断生产流程、造成产能损耗，还存在人工操作误差大、检测数据滞后、多工位巡检耗时久等问题。随着工业检测标准不断升级，在线实时检测成为行业主流发展方向。FLUKE700PTP-1气压测试泵依托压力真空一体化、轻量化、通用接口与纯气动结构，可无缝对接各类自动化产线。本文结合现场工况、行业规范，全面讲解设备适配能力、改造方案、落地案例及运维策略。
适配核心需求匹配分析
工业流水线自动化在线检测对压力测试设备的核心要求为：连续自动输出压力、可远程控制、数据自动上传、适配流水线节拍。而700PTP-1为手动设备，原生不具备上述能力，需要搭配附加模块实现自动化适配。
分层适配解决方案
方案1：半自动适配（适合小批量抽检流水线）
对于节拍较慢、需要人工干预的抽检流水线，可通过基础改造适配：
核心改造点：保留700PTP-1作为压力发生源，增加电动调压执行机构，连接现有流水线PLC控制系统，实现半自动压力输出；
配套配置：增加压力传感器实时反馈压力输出值，数据通过MODBUS接口上传至流水线主控系统；
适配场景：适用于压力量程≤600psi的低压元件（如压力开关、小型压力表）流水线抽检，改造成本低，改造周期短。
方案2：全自动集成适配（适合规模化在线检测流水线）
对于全自动化连续检测流水线，需搭配福禄克自动化校准模块实现完整适配：
系统架构：
压力源：保留700PTP-1手动泵作为备用/辅助压力源，主压力输出升级为福禄克700系列压力控制器；
控制层：通过COMPASS®校准软件对接流水线PLC，实现压力自动调节、测试数据自动存储上传；
检测端：支持对接流水线机械臂，自动完成被测件连接、测试、分选全流程；
核心优势：满足工业流水线连续作业要求，校准数据自动生成合规报告，适配企业质量体系合规要求；
合规兼容：整套系统计量溯源性可直接衔接，满足流水线出厂检测数据的合规要求。
适配注意事项与避坑要点
量程匹配确认：700PTP-1最大输出压力仅为600psi（40bar），仅适配低压检测场景，高压流水线检测不建议选用该方案；
密封可靠性要求：适配流水线连续工作场景，需每3个月更换泵体密封O型圈，避免长期连续使用导致泄漏，影响检测精度；
改造合规性要求：改造后需重新送计量机构校准，确认压力输出误差符合要求，才能正式上线使用，避免检测数据不合规。
自动化流水线检测行业需求与标准
2.1产线核心检测需求
现代自动化流水线对气动元件检测设备提出多重实战要求：首先优先实现不停机在线检测，最大限度减少生产中断；其次设备需同时支持压力、真空两种工况检测，匹配产线多元化气动元件；再者要具备多级调压功能，适配不同量程的精密部件；同时设备体积小巧，可适配流水线紧凑安装空间；另外车间粉尘、轻微震动等工况下需保持运行稳定，且必须配备梯度泄压结构，避免压力骤变损坏产线元件。
2.2行业通用执行标准
工业流水线气动检测遵循通用规范：管路接口统一采用NPT、BSP国际管螺纹，检测设备接口需与之兼容；压力、真空检测偏差需符合工业气动元件精度要求；作业过程严禁外接高压气源，规避设备与产线双重损坏风险；管路及设备整体需具备良好密封性，长期运行无明显压降泄漏。FLUKE700PTP-1气压测试泵产线适配核心能力
FLUKE700PTP-1为纯气动手持设备，原生功能与结构高度匹配流水线在线检测场景，结合原厂参数与产线需求，整理适配对照表如下：表格
| 产线核心需求 | FLUKE700PTP-1对应能力 |
| 压力+真空双工况检测 | 额定压力40bar（600psi），极限真空-0.96bar（-13.9psi），一键切换两种工作模式 |
| 狭小空间安装布局 | 整机尺寸220mm×122mm×89mm，净重467g，轻量化设计易固定、易布线 |
| 多管路接口兼容 | 标配1/4inNPT、1/8inNPT、BSP多规格转接接头，适配主流工业管路 |
| 分级精准调压 | 行程限位螺母预设压力上限，搭配精细调压旋钮完成微量校准，兼顾粗调与精调 |
| 复杂工况稳定性 | 介质部件采用铝、不锈钢、氯丁橡胶、Buna-N材质，抗粉尘、抗轻微震动 |
| 简易运维需求 | 模块化阀组设计，可使用异丙醇自主清洁，易损件支持单独更换 |
| 产线安全作业 | 独立针型泄压阀，支持多档位梯度释压，杜绝压力喷涌风险 |
| 无供电布线 | 纯气动驱动，无需外接电源，适配产线复杂电路环境 |
在线检测对接改造实施方案
本次方案分为单工位简易改造和多工位串联改造两大类型，普通产线运维团队即可独立完成，施工周期短、改动范围小。
4.1改造前置安全与物料准备
改造前清理工位周边杂物，规划管路走向，避开流水线运动部件；所有螺纹接头缠绕适量生料带强化密封；严格遵循原厂警告，全程禁止将FLUKE700PTP-1外接外部压力源，防止内部阀组损毁。准备工具包含小型螺丝刀、异丙醇、无尘棉签、固定支架等。
4.2分步实施流程
1. 点位勘测：统计检测工位数量与被测元件类型，确定设备固定位置，优先选择震动小、通风干燥的区域。
2. 管路对接：使用原厂1m软管与转接接头，将设备与产线元件管路连通，尽量缩短管路长度，减少压力损耗。
3. 参数预设：根据元件量程调节行程限位螺母，划定安全压力区间，将精细调压旋钮调至中位，预设泄压档位。
4. 空载联调：反复切换压力、真空模式，测试阀组、旋钮、泄压阀动作，确认无卡滞、漏气问题。
5. 带载试运行：启动流水线，在正常生产状态下开展模拟检测，验证压力、真空数据稳定性。
6. 正式投用：固定设备与管路，张贴简易操作指引，完成改造验收。
2. 管路对接：使用原厂1m软管与转接接头，将设备与产线元件管路连通，尽量缩短管路长度，减少压力损耗。
3. 参数预设：根据元件量程调节行程限位螺母，划定安全压力区间，将精细调压旋钮调至中位，预设泄压档位。
4. 空载联调：反复切换压力、真空模式，测试阀组、旋钮、泄压阀动作，确认无卡滞、漏气问题。
5. 带载试运行：启动流水线，在正常生产状态下开展模拟检测，验证压力、真空数据稳定性。
6. 正式投用：固定设备与管路，张贴简易操作指引，完成改造验收。
4.3方案适用场景
单工位改造适用于独立气动阀门、单机执行器检测，施工时长1-2小时；多工位串联改造通过分流管路对接连续排布的真空吸盘、气动夹爪，适用于长距离流水线，工位越多施工时长略有顺延。

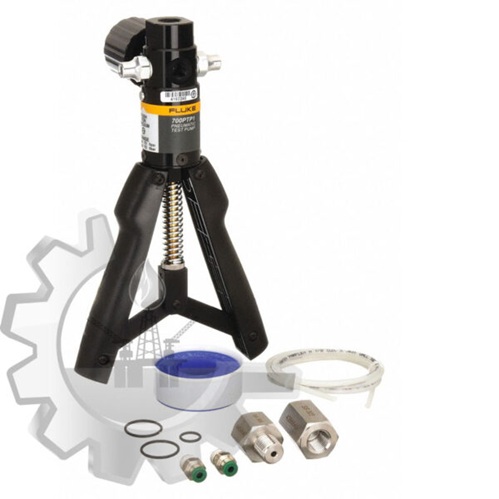

FLUKE700PTP-1气压测试泵
产线适配技术亮点与效率提升
5.1新旧检测模式效率对比表
结合多家落地产线实测数据，对比传统离线检测与FLUKE700PTP-1在线检测的综合效益：
|对比维度|传统离线检测|FLUKE700PTP-1在线检测||----|----||单工位检测时长|15-20分钟（含拆机、重装）|1-2分钟（在线完成）||产线停机情况|每次抽检需停机10分钟以上|全程无需停机||单工位人工配置|2名运维人员协同操作|1名巡检人员值守即可||检测数据稳定性|人工操作偏差较大|设备自动稳压，数据统一||长期产能损耗|停机频次高，损耗明显|无停机产能损失|
|对比维度|传统离线检测|FLUKE700PTP-1在线检测||----|----||单工位检测时长|15-20分钟（含拆机、重装）|1-2分钟（在线完成）||产线停机情况|每次抽检需停机10分钟以上|全程无需停机||单工位人工配置|2名运维人员协同操作|1名巡检人员值守即可||检测数据稳定性|人工操作偏差较大|设备自动稳压，数据统一||长期产能损耗|停机频次高，损耗明显|无停机产能损失|
5.2核心技术亮点
1. 双功能集成降成本：一台FLUKE700PTP-1气压测试泵同时覆盖压力、真空检测，无需分购两类设备，减少采购与存放成本。2. 全维度压力管控：行程限位防超压、精细旋钮做校准、梯度泄压护元件，三层防护降低产线部件损坏概率。
3. 通用接口免定制：原厂标配多规格接头，可直接对接国内外主流工业管路，无需额外定制转接配件。
4. 模块化易运维：阀组、密封件为独立模块，参考原厂流程即可清洁更换，运维过程不影响产线运行。
5. 纯气动高安全：无电路设计，在潮湿、多粉尘的车间环境中，不会出现短路、漏电等安全隐患。
工业多场景落地应用案例
案例1：汽车零部件自动化产线
该产线主要生产汽车底盘配件，需常态化检测气动执行器压力性能。项目采用单工位改造方案，利用FLUKE700PTP-1预设30bar压力上限，实现在线不停机检测。改造后单工位检测时长缩短90%，可实时捕捉执行器压力异常，部件故障率明显下降。
案例2：3C电子装配流水线
产线依靠真空吸盘完成电路板、手机外壳搬运，重点检测吸盘密封性。采用多工位串联改造，设备切换至真空模式常态化监测。改造后杜绝因吸盘漏气导致的物料掉落问题，产品不良率得到有效控制。
案例3：暖通设备装配线
针对空调压力阀门开展出厂标定工作，使用设备精细调压旋钮完成精准校准。在线标定模式替代传统离线送检，阀门标定数据一致性大幅提升，出厂合格率稳步增长。
案例4：食品包装流水线
包装机气动夹爪为核心运动部件，采用分段管路对接方案分批次在线抽检。改造后产线停机抽检次数大幅减少，流水线日均产能实现稳步提升。产线设备运维与适配优化建议
7.1分级运维规范（参照原厂维护手册）
1. 每日基础点检：巡检人员检查设备外观、管路接口，往复操作手柄，排查泄漏、阀组卡滞等显性问题。
2. 每周深度清洁：使用小型螺丝刀拆下阀盖，取出弹簧与O型圈组件，用浸润异丙醇的棉签反复擦拭阀体；检查弹簧松弛长度，标准值为8.6mm，长度不足及时更换；清洁完成后复位，多次加压确保密封件贴合。
3. 定期配件更换：易损件建议每半年更换，原厂配件编号：连接软管（PN2815714）、整机维修套件（PN2812587）、针型泄压阀组件（PN2844329）。
2. 每周深度清洁：使用小型螺丝刀拆下阀盖，取出弹簧与O型圈组件，用浸润异丙醇的棉签反复擦拭阀体；检查弹簧松弛长度，标准值为8.6mm，长度不足及时更换；清洁完成后复位，多次加压确保密封件贴合。
3. 定期配件更换：易损件建议每半年更换，原厂配件编号：连接软管（PN2815714）、整机维修套件（PN2812587）、针型泄压阀组件（PN2844329）。
7.2产线适配优化技巧
粉尘密集工位可加装简易防尘罩；根据不同生产班次预设多组压力参数；长距离多工位产线定期检查分流管路，降低压力损耗。
7.3常见问题FAQ
1. Q：产线运行中设备出现压力泄漏该如何处理？A：先关闭泄压阀，检查螺纹接头与O型圈，重新缠绕生料或更换密封件即可。2. Q：阀组出现卡滞现象怎么解决？A：按照原厂流程，使用异丙醇清洁阀组内部杂质，清洁后重新装配测试。
3. Q：设备可以长期放置在强震动工位吗？A：设备具备抗震动能力，建议加装减震垫片，避免螺纹长期松动。
4. Q：40bar压力量程能否满足高压气动元件检测？A：该量程覆盖绝大多数工业气动元件，超高压部件可搭配辅助压力设备使用。
工业自动化流水线向在线检测转型已是行业大趋势，FLUKE700PTP-1气压测试泵精准解决了传统离线检测停机、低效、数据偏差等核心痛点。其压力真空一体化、轻量化、通用接口、纯气动安全设计等特性，适配汽车、电子、暖通、包装等多个行业流水线。单工位与多工位两套改造方案施工简易，搭配标准化的点检、清洁、换件运维体系，可保障设备长期稳定运行。对于追求提质降本的工业企业而言，该设备是流水线气动元件在线检测的可靠选择，能够持续为智能制造产线赋能，文章来源于压力校验仪。
