全方位的电气安全(安规)测试解决方案

全方位的电气安全(安规)测试解决方案——适用于通用、家电、机电设备、医疗设备和低压配电系统等领域。电气设备和医疗设备的电气安全测试在许多领域都很重要,并且是政府,运营商,公共部门和保险公司的法律法规所要求的。德国GMC-I集团综合电气安规测试仪PROFITEST PRIME AC、综合电器安规测试仪SECUTEST PRO和综合医疗电器安规测试仪 SECULIFE ST PRO等测试设备使操作人员能够根据各种不同的标准进行安全,快速的测试,满足应用和产品标准。
在电气领域中,管理、规划、设计、施工、试验、运行、操作、维修等方面都需要关注电气安全。为了规范这些方面是否符合安全要求,便制定了一系列的准则、数值或模式,这就是电气安全标准。电气安全标准分为国家标准、部标准(专业标准)、企业标准三级。部标准应当逐步向专业标准过渡。部标准(专业标准)和企业标准不得与国家标准相抵触;企业标准不得与部标准(专业标准)相抵触。按照应用范围,电气安全标准可分为通过标准和专业标准。

一般我们会接触到两类电气安规测试需求,或者标准:
一、电气安规测试

1. 相关标准
针对电压配电系统、低压成套开关设备和控制设备、机械电气设备、低压电气装置,当电气安装出现危险电压以及设备的使用不当或有缺陷时,在电力安装和施行试验很容易引起意外。在电气设备安装后需进行首次试验、连续监控以及设备调整后的试验。为了获得一个关于设备的客观评判,例如设备移交以后进行周期性试验、连续绝缘监控或者对设备施行担保时;另外为了避免测试方法不会对技术人员造成伤害,应该遵循以下标准:
(1)GB/T 18216(对应IEC61557)交流1000V和直流1500V以下低压配电系统电气安全 防护措施的试验、测量或监控设备
第1部分:通用要求
第2部分:绝缘电阻
第3部分:环路阻抗
第4部分:接地电阻和等电位接地电阻
第5部分:对地电阻
第6部分:在TT和TN系统中的残留电流装置(RCD)
第7部分:相序
第8部分:IT系统中的绝缘监控装置
第9部分:IT系统绝缘故障点测定装置
第10部分:防护措施的综合检测或监测装置
第11部分:在TT、TN、IT系统中A类和B类残余电流监测的有效性
第12部分:性能测量和监控装置(PMD)
第13部分:用于电力配电系统漏电流测量的手持式电流钳和传感器

(2)GB 5226.1(对应IEC60204-1)机械电气安全 机械电气设备 第1部分:通用技术条件
(3)GB/T 16895(对应IEC 60364-6)低压电气装置 第6部分:检验
(4)GB/T 16927.1(对应IEC60060-1)高电压试验技术 第1部分:一般定义及试验要求
(5)GB 7251.1(对应IEC 60439-1,新:IEC 61439-1)低压成套开关设备和控制设备 第1部分:型式试验和部分型式试验成套设备

2. 终极测试解决方案——综合电气安规测试仪PROFITEST PRIME AC

PROFITEST PRIME AC是首个用于电气系统,机械电气,开关设备,工业设备,风力涡轮机,发电机和电动汽车的交流和直流网络的一体化测试仪器。由于其广泛的应用和众多测试选项,所需测试技术的投资成本显着降低,并且可以尽早实现投资回报。从创建系统测试框架到报告生成的全面数据管理可确保持续和持久地管理客户数据和测量值。遵守法律,法规和标准变得容易。
综合电气安规测试仪PROFITEST PRIME AC
主要功能:
■ 绝缘测试:测试电压50-1000V DC,绝缘电阻1.2GΩ
■ 保护接地/保护导体电阻测试(测试电流200mA和25A)
■ 环路电阻测试
■ 电压、频率及相序测试
■ 剩余电压测试
■ RCD(剩余漏电动作保护器)测试
■ 泄露电流测试等其他功能
■ 耐压测试:2.5kV AC
终极测试解决方案综合电气安规测试仪

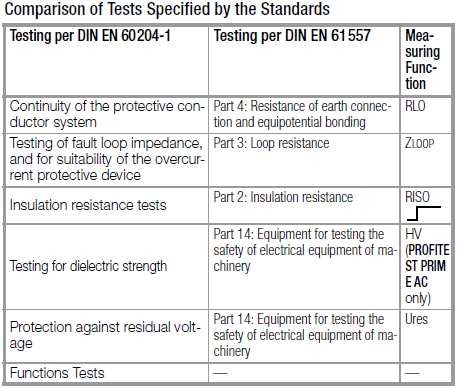

PROFITEST PRIME AC参数

电气安规关键测试项目:
■ 保护导体测试(等电位均衡测试/接地连续性电阻测试)
保护导体包括保护接地线、保护接地零线和等电位联结线。
(1)IEC 60364-6 (GB/T 16895):保护导体(包括通过主接地母线的等电位联结导体和附加的等电位联结导体)和在很终回路的有源导体的接地连续性必须被测试。保护导体的连续性通过被测设备上的恒定测试电流和压降来确定。
(2)IEC61557-4 (GB/T 18216):如果使用直流电压作为测试电压,则需要测量极性反转时的性能。因此,必须在测量电压的(自动)极性反转或电流沿一个方向(+极至PE)然后再通过另一个方向(-极至PE)流动的情况下进行测量。
(3)IEC60204-1 (GB 5226.1):使用25A测试电流测试保护导体,规定了不同线径的保护导体联结线的电阻限值。由于测试电流高,在某些情况下,需要注意较小的线路横截面可能会导致不良的发热或损坏。

■ 绝缘电阻测试
(1)IEC 60364-6 (GB/T 16895):为了避免因电缆绝缘不良而引起的故障电流和爬电电流所造成的危害或损坏,要求测试有源导体和接地保护导体之间的绝缘电阻。
(2)IEC61557-2 (GB/T 18216):绝缘电阻的测量是通过施加50 V至1kV的恒定直流电压进行的。测试电流至少为1 mA,出于安全原因,短路电流限制为<1.6 mA。
(3)IEC60204-1 (GB 5226.1):施加于500V电压,电阻值大于1MΩ即可。对于容性负载或者测试线比较长的情况,需要直到数据稳定。测试完成后设备将进行自动放电。

■ 泄露电流测试
在未连接保护导体的裸露导电部分,必须测量接触泄露电流,当触摸时该电流可通过接触者流到大地。
IEC60204-1 (GB 5226.1):泄露电流必须小于10mA,如果大于10mA需要做其他保护措施。
(1)直接测量方法
(2)差分测量方法

■ 剩余电压测试
IEC60204-1 (GB 5226.1):要求在操作过程中仪器任何部分出现大于60 V 的电压时,当仪器的电源关闭后必须在5秒的时间内下降到60V以下。当一个仪器被关闭后有导电部分露在外面,而没有防止直接接触的保护措施(比如,连接插座被损坏),较大允许放电时间为1秒钟。

■ 耐压测试(根据要求选做)
被测机器的电气设备必须承受两倍于其自身额定电压值的测试电压或1000 V交流。

二、电器安规测试
1.  电器设备测试相关标准

实验室仪器、测量和控制仪器,电压源设备,电动工具,电加热设备,电机设备,灯具,公共电子、信息和通讯设备,电缆卷轴、延长线和连接线,数据处理和办公设置,电子医疗装置、应用部件等电器设备都需要进行如下电气安全方面的测试:
测试项目:保护导体电阻、绝缘电阻、等效泄露电流、耐压测试、等效(设备)泄露电流、残余电流、接触电流、接地漏电流、设备漏电流、单一故障情况,医疗方面-患者漏电流、患者辅助漏电流。
相关测试方法,应该遵循以下标准:
(1)GB 9706.1 (IEC60601) 医疗电气设备的安全测试
(2)IEC62353 医疗电气设备的循环试验和维修后试验
(3)GB 4706(IEC60335)家用和类似用途电器的安全
(4)GB 4793.1(对应IEC 61010-1)测量、控制和实验室用电气设备的安全要求 第1部分:通用要求

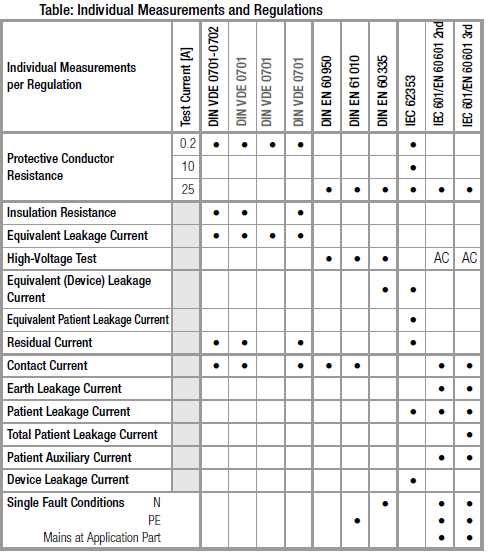

电器安规测试标准

2. 终极测试解决方案——综合电器安规测试仪SECUTEST PRO
    ——综合医疗电器安规测试仪 SECULIFE ST PRO

对家用电器或者医疗电气设备进行安全测试的根本目的:保证对操作者或患者不会造成伤害。
在一个产品的形成过程中有三个阶段的安全测试是很重要的:
产品研发阶段的型式试验
产品生产阶段的出厂测试
产品使用阶段的维护保养(包括维修后的测试)

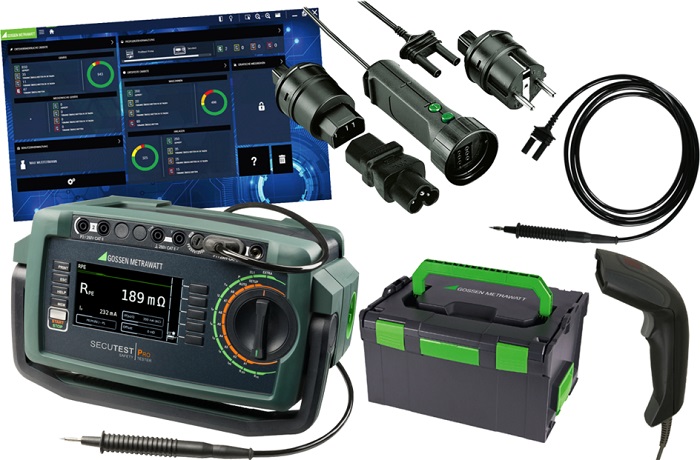

综合电器安规测试仪
主要功能:
■ 保护导体测试:测试电流200mA和10A,较大可选25A;
■ 绝缘电阻测试:电压较大可到500V DC,电阻测试范围310MΩ;
■ 泄露测试:泄露电流、接触电流和等效泄露电流等测试;
■ 功能测试:工作电压、电流、功率、功率因数和能量累积等;
■ 耐压测试模块选件:测试电压较大可调到6kV DC(等效4kV AC)(SECULIFE ST或SECUTEST SIII+具备);

电器安规关键测试项目:

■ 保护导体电阻(接地连接一致性)
(1)在被测装置的安全接地系统中,必须要保证电气产品的接地部分通过接地导体牢靠地连接到接地点。同样也要确认电气装置的底座和其它容易接触到的导电部分牢固地连接到安全接地点。
(2)IEC60601标准规定的测试电流是25A,IEC62353规定的测试电流是>200mA。

■ 绝缘测试
把测试电压加在正常情况下带电的导体部分(L和N内部短接)与PE或者其它可接触到的导电部分之间(II类仪器)不能有出现击穿或者连续的电火花现象。

■ 高压测试(SECULIFE ST或SECUTEST SIII+具备)
(1)I类仪器:测试仪将被测设备L和N内部短接,在与PE之间施加高压测试。
(2)II类仪器:测试仪将被测设备L和N内部短接,在与测试表笔接触位置之间施加高压测试。

■ 等效泄露电流
等效泄露电流测量是测量保护导体电流(DIN VDE 0701-0702)和/或设备泄露电流(IEC 62353 (VDE 0751))的一种方法。

■ 泄露电流
(1)对地漏电流IPE:电流从电源通过绝缘体到保护导体,然后流到大地。
(2)接触电流IHL:电流从没有连接保护导体的外壳通过外部导体连接到大地或别的外壳部件。
(3)患者漏电流IPL:电流从应用部分通过患者流到大地,可能由患者处无意的干扰电压引起。
(4)患者辅助电流IPA:电流在应用部件的电极之间的患者内部流动。
(5)残余电流IRC:在设备电源连接上,流过L和N的瞬间电流值和(也就是差分电流)
(6)设备漏电流ILC。

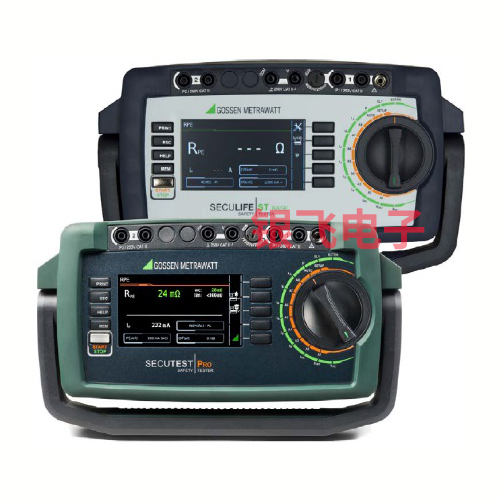

综合医疗电器安规测试仪
电气设备,医疗设备的电气安全测试在许多领域都很重要,并且是政府,运营商,公共部门和保险公司的法律法规所要求的。德国GMC-I集团综合电气安规测试仪PROFITEST PRIME AC、综合电器安规测试仪SECUTEST PRO和综合医疗电器安规测试仪 SECULIFE ST PRO等测试设备使操作人员能够根据各种不同的标准进行安全,快速的测试,满足应用和产品标准。
文章来源于银飞
