德国GMC-I集团综合电器安规测试仪操作说明
德国GMC-I集团综合电器安规测试仪操作说明，专业干货靠谱。本篇文章以SECULIFE ST通用电器安规测试仪为例做具体讲解。
1、 泄露电流测试 / Leakage Current Measurement

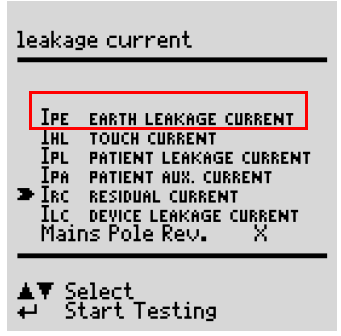

测试档位：
*注意：泄露电流测试在设备通电运行下测试

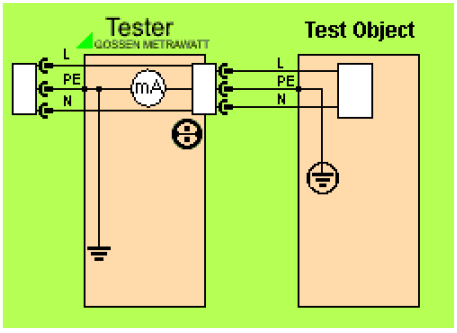

（1） 对地漏电流IPE / EARTH LEAKAGE CURRENT：
电流从电源通过绝缘体到保护导体，然后流到大地。/Current which flows from the power pack over the insulation to the protective conductor, and thus to earth.
测试方法：将被测设备电源插头插到测试仪SECULIFE ST侧面插座，按回车键/确认键开始测试，即可显示测试结果。

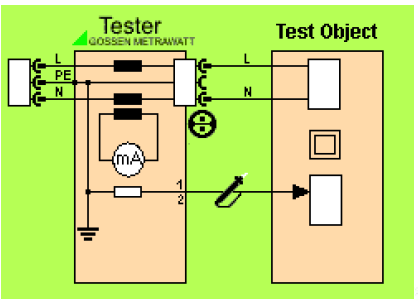

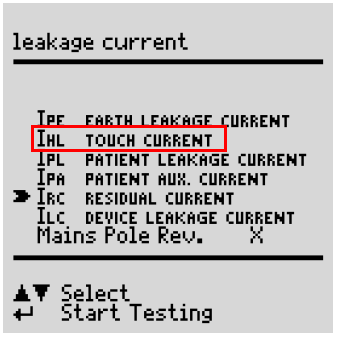

（2） 接触电流/外壳泄露电流 IHL / Contact Current：
电流从没有连接保护导体的外壳通过外部导体连接到大地或别的外壳部件。/Current which flows from housing parts which are not connected to the protective conductor via an external conductive connection to earth or another part of the
housing. Flow of current via the protective conductor is excluded in this case.
The AC component is measured.The DC component can also be measured if individual measurement is performed (instead of a test sequence).
测试方法：将被测设备电源插头插到测试仪SECULIFE ST侧面插座，按回车键/确认键开始测试，测试表笔接触金属外壳外漏可能导电部分，即可显示测试结果。

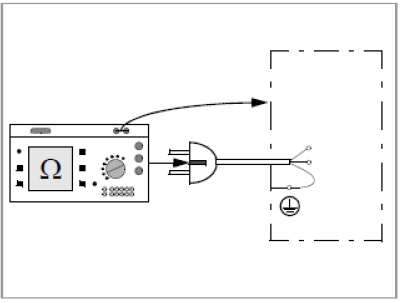

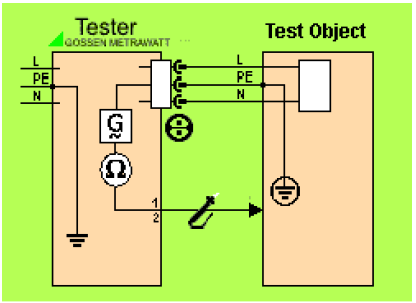

2、 保护导体电阻测试/接地连接一致性 Measuring Protective Conductor Resistance
测试档位：
在被测装置的安全接地系统中，必须要保证电气产品的接地部分通过接地导体牢靠地连接到接地点。同样也要确认电气装置的底座和其它容易接触到的导电部分牢固地连接到安全接地点。IEC60601标准规定的测试电流是25A，IEC62353规定的测试电流是>200mA。
测试方法：将CLASS I 类设备电源插头插到测试仪SECULIFE ST侧面插座，测试表笔一旦接触到设备各个接地点，便自动按200mA测试电流开始测试，并显示结果；如需要切换到25A测试电流，按向上▲键即可切换。

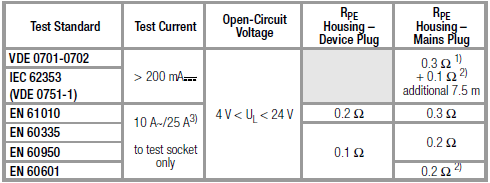

Maximum Allowable Limit Values for Protective Conductor Resistance for Connector Cables with a Length of up to 5 m:
3、 绝缘测试/耐压测试 Insulation Measurement/High-Voltage Test：
测试档位：

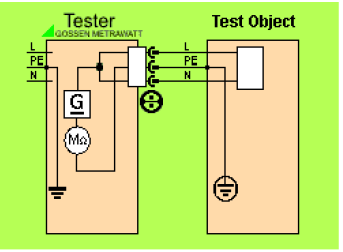

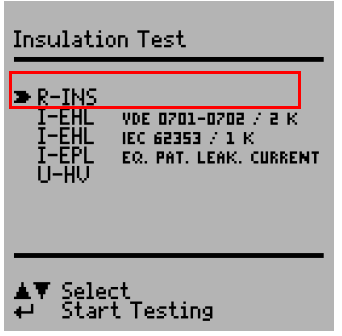

（1） 绝缘测试 / Insulation Measurement：
把测试电压加在正常情况下带电的导体部分（L和N内部短接）与PE或者其它可接触到的导电部分之间（II类仪器）不能有出现击穿或者连续的电火花现象。
测试方法：将被测设备电源插头插到测试仪SECULIFE ST侧面插座，按回车键/确认键开始测试，即可显示测试结果。

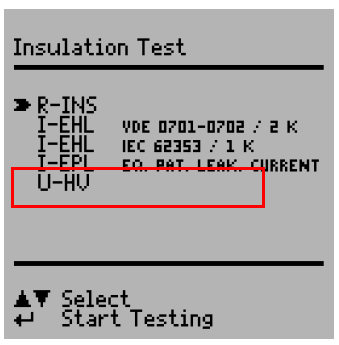

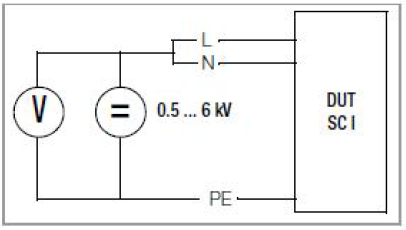

（2） 耐压测试 High-Voltage Test：
CLASS I类设备：测试仪将被测设备L和N内部短接，在与PE之间施加高压测试。
CLASS II类设备：测试仪将被测设备L和N内部短接，在与测试表笔接触位置之间施加高压测试。
测试方法：将CLASS I类设备电源插头插到测试仪SECULIFE ST侧面插座，设置等效的交流测试电压（实际输出1.5倍的直流电压），一直按住回车键/确认键开始测试，并60s倒计时。在所需测试时间内，正常实施设定的测试电压，未自动结束测试，或者未发现电火花，则表示测试结果OK。
1、 泄露电流测试 / Leakage Current Measurement
测试档位：
*注意：泄露电流测试在设备通电运行下测试电流从电源通过绝缘体到保护导体，然后流到大地。/Current which flows from the power pack over the insulation to the protective conductor, and thus to earth.
测试方法：将被测设备电源插头插到测试仪SECULIFE ST侧面插座，按回车键/确认键开始测试，即可显示测试结果。
（2） 接触电流/外壳泄露电流 IHL / Contact Current：
电流从没有连接保护导体的外壳通过外部导体连接到大地或别的外壳部件。/Current which flows from housing parts which are not connected to the protective conductor via an external conductive connection to earth or another part of the
housing. Flow of current via the protective conductor is excluded in this case.
The AC component is measured.The DC component can also be measured if individual measurement is performed (instead of a test sequence).
测试方法：将被测设备电源插头插到测试仪SECULIFE ST侧面插座，按回车键/确认键开始测试，测试表笔接触金属外壳外漏可能导电部分，即可显示测试结果。
测试档位：
测试方法：将CLASS I 类设备电源插头插到测试仪SECULIFE ST侧面插座，测试表笔一旦接触到设备各个接地点，便自动按200mA测试电流开始测试，并显示结果；如需要切换到25A测试电流，按向上▲键即可切换。
3、 绝缘测试/耐压测试 Insulation Measurement/High-Voltage Test：
测试档位：
（1） 绝缘测试 / Insulation Measurement：
把测试电压加在正常情况下带电的导体部分（L和N内部短接）与PE或者其它可接触到的导电部分之间（II类仪器）不能有出现击穿或者连续的电火花现象。
测试方法：将被测设备电源插头插到测试仪SECULIFE ST侧面插座，按回车键/确认键开始测试，即可显示测试结果。
（2） 耐压测试 High-Voltage Test：
CLASS I类设备：测试仪将被测设备L和N内部短接，在与PE之间施加高压测试。
CLASS II类设备：测试仪将被测设备L和N内部短接，在与测试表笔接触位置之间施加高压测试。
测试方法：将CLASS I类设备电源插头插到测试仪SECULIFE ST侧面插座，设置等效的交流测试电压（实际输出1.5倍的直流电压），一直按住回车键/确认键开始测试，并60s倒计时。在所需测试时间内，正常实施设定的测试电压，未自动结束测试，或者未发现电火花，则表示测试结果OK。
件号M6930的多功能测试仪器，SECULIFE ST符合EN 62353，EN 60601，EN 61010，EN 60335，EN 60950，GOST R（ГОСТР）60601，VDE 0701-0702的测试程序的测试仪，非常适合在医疗设备上执行和记录测量。它可以对便携式医疗设备进行精确测试，也可以用于大型设备，例如X射线设备和MRI扫描仪。
