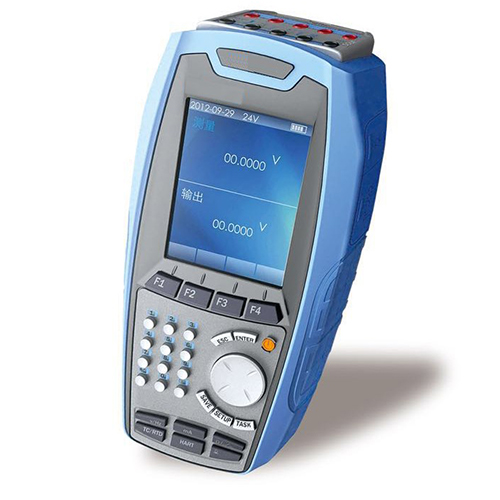

PFOTEK839多功能过程校验仪
PFOTEK839多功能过程校验仪是新一代智能过程校验仪,手机菜单操作模式,强大的任务管理功能,满足工业现场及实验室校准温度、压力等过程仪表的要求,是校准、维护和检修热工仪表的理想工具。 主要特点: 1.测量和输出完全隔离,互不干扰; 2.可测量电压、电流、电阻、频率、脉冲、开关(通断),也可使用热电阻或热电偶测量温度; 3.可输出电压、电流、电阻、频率、脉冲等信号; 4. 可模拟13种热电偶(K、E、J、T、N、R、S、B、C、D、G、L、U)及......
产品描述
PFOTEK839多功能过程校验仪是新一代智能过程校验仪,手机菜单操作模式,强大的任务管理功能,满足工业现场及实验室校准温度、压力等过程仪表的要求,是校准、维护和检修热工仪表的理想工具。
主要特点:
1.测量和输出完全隔离,互不干扰;
2.可测量电压、电流、电阻、频率、脉冲、开关(通断),也可使用热电阻或热电偶测量温度;
3.可输出电压、电流、电阻、频率、脉冲等信号;
4. 可模拟13种热电偶(K、E、J、T、N、R、S、B、C、D、G、L、U)及9种热电阻(Pt1000、Pt500、Pt100、Pt10、Cu10、Cu50、Cu100、Ni120、Ni100)的测量和输出,并提供冷端补偿;
5.提供与测量、输出相互隔离的DC24V电源;
6.支持数据存储功能;
7.支持步阶或编程等输出方式;
8.可连接PFOTEK智能数字压力模块;
9.提供热工宝典、模拟变送器、用户自建热电阻库、温度压力单位换算等常用工具;
10.先进的自动冷端补偿技术:内嵌式冷端保温模块,快速跟踪温度变化,
11.高分辨率的TFT显示屏,中文显示,良好的人机交互界面;
12.RS232接口及开放的通讯规约,便于用户远程组网。
13.支持在线固件升级
14.重量轻,体积小。
技术指标:
1. 使用环境
①环境温度:(-10~50)℃ ②相对湿度:<90% ③气 压:(86~106)KPa
2. 存储环境
①环境温度:(-20~60)℃ ②存储湿度:<90%
3.电源
①供电:内置充电电池或外接适配器供电;外接适配器是,校验仪会切断电池供电回路,同时给电池充电;
②由专用12V适配器充电;
③为了使校验仪获得更好的测量和输出效果,推荐使用电池供电。
3. 技术参数
①显示:3.5寸高分辨率TFT彩屏;
②尺寸及重量:208mm(长)×101mm(宽)×55mm(高),约700g;
③测量及输出:φ4mm电气插孔;充电插孔:φ2.1mm充电插座;
④热电偶测量及模拟输出(采用冷端自动补偿方式):热电偶扁平微型插座;
⑤ RS232接口:标准RS232-DB9插座;
⑥压力模块:7芯航插(至适用于PFOTEK839系列);
⑦电信号测量技术指标(环境温度20℃±5℃)
⑨使用热电偶测量和模拟热电偶输出温度准确度(环境温度20℃±5℃)
主要特点:
1.测量和输出完全隔离,互不干扰;
2.可测量电压、电流、电阻、频率、脉冲、开关(通断),也可使用热电阻或热电偶测量温度;
3.可输出电压、电流、电阻、频率、脉冲等信号;
4. 可模拟13种热电偶(K、E、J、T、N、R、S、B、C、D、G、L、U)及9种热电阻(Pt1000、Pt500、Pt100、Pt10、Cu10、Cu50、Cu100、Ni120、Ni100)的测量和输出,并提供冷端补偿;
5.提供与测量、输出相互隔离的DC24V电源;
6.支持数据存储功能;
7.支持步阶或编程等输出方式;
8.可连接PFOTEK智能数字压力模块;
9.提供热工宝典、模拟变送器、用户自建热电阻库、温度压力单位换算等常用工具;
10.先进的自动冷端补偿技术:内嵌式冷端保温模块,快速跟踪温度变化,
11.高分辨率的TFT显示屏,中文显示,良好的人机交互界面;
12.RS232接口及开放的通讯规约,便于用户远程组网。
13.支持在线固件升级
14.重量轻,体积小。
技术指标:
1. 使用环境
①环境温度:(-10~50)℃ ②相对湿度:<90% ③气 压:(86~106)KPa
2. 存储环境
①环境温度:(-20~60)℃ ②存储湿度:<90%
3.电源
①供电:内置充电电池或外接适配器供电;外接适配器是,校验仪会切断电池供电回路,同时给电池充电;
②由专用12V适配器充电;
③为了使校验仪获得更好的测量和输出效果,推荐使用电池供电。
3. 技术参数
①显示:3.5寸高分辨率TFT彩屏;
②尺寸及重量:208mm(长)×101mm(宽)×55mm(高),约700g;
③测量及输出:φ4mm电气插孔;充电插孔:φ2.1mm充电插座;
④热电偶测量及模拟输出(采用冷端自动补偿方式):热电偶扁平微型插座;
⑤ RS232接口:标准RS232-DB9插座;
⑥压力模块:7芯航插(至适用于PFOTEK839系列);
⑦电信号测量技术指标(环境温度20℃±5℃)
测量信号种类 | 量程范围 | 准确度 | 分辨率 | |
电流 | (-30.0000-30.0000)mA | ±(0.01%RD+0.005%F.S) | 0.1uA | |
电压 | (-30.0000-30.0000)V | ±(0.01%RD+0.005%F.S) | 0.1mV | |
毫伏电压 | (-75.0000-75.0000)mV | ±(0.01%RD+0.005%F.S) | 0.1uV | |
电阻 |
3线制 |
(0~400.000)Ω (0~4000.000)Ω |
±(0.02%RD+0.005%F.S) | 1mΩ |
4线制 |
(0~400.000)Ω (0~4000.000)Ω |
±(0.01%RD+0.005%F.S) | 1mΩ | |
频率 | (1~50000.0)Hz | ±(0.005%RD+0.002%F.S) | 0.1Hz | |
脉冲 | 0~999999 | ±1个脉冲 | 1 | |
开关(通断) | 若开关带巡检电压,电压范围为(3.0~24.0)V |
⑧信号输出技术指标(环境温度20℃±5℃ )
测量信号 种类 | 测量范围 | 较大允许误差 | 分辨率 | |
电流 | (-30.0000~30.0000)mA | ±(0.01%RD+0.005%FS) | 0.1uA | |
电压 | (-30.0000~30.0000)V | ±(0.01%RD+0.005%FS) | 0.1mV | |
毫伏电压 | (-75.0000~75.0000)mV | ±(0.01%RD+0.005%FS) | 0.1uV | |
频率 | (0.0~50000.0)Hz | ±(0.01%RD+0.005%FS) | 0.1Hz | |
脉冲 | 0~999999 | ±1个脉冲 | 1 | |
电阻 | 3线制 |
(0.000~400.000)Ω (400.000~4000.00)Ω |
±(0.02%RD+0.005%FS) |
1mΩ 10mΩ |
4线制 |
(0~400.000)Ω (400.000~4000.00)Ω |
±(0.01%RD+0.005%FS) |
1mΩ 10mΩ |
|
开关(通断) | 若开关带巡检电压,电压范围为(3.0~24.0)V |
⑨使用热电偶测量和模拟热电偶输出温度准确度(环境温度20℃±5℃)
热电偶类型 | 标准 | 温度范围(℃) | 允差适用温度范围(℃) | 较大允许误差(℃) | |
测量 | 输出 | ||||
K型 | IEC584 | -270~1372 | -200~-100 | ±0.6 | ±0.4 |
-100~600 | ±0.3 | ±0.2 | |||
600~1372 | ±0.4 | ±0.4 | |||
E型 | IEC584 | -270~1000 | -200~-100 | ±0.4 | ±0.3 |
-100~600 | ±0.2 | ±0.2 | |||
600~1000 | ±0.2 | ±0.2 | |||
J型 | IEC584 | -210~1200 | -210~-100 | ±0.5 | ±0.3 |
-100~1200 | ±0.3 | ±0.3 | |||
T型 | IEC584 | -270~400 | -200~0 | ±0.6 | ±0.4 |
0~300 | ±0.2 | ±0.2 | |||
300~400 | ±0.2 | ±0.2 | |||
N型 | IEC584 | -270~1300 | -200~-100 | ±0.8 | ±0.6 |
-100~1300 | ±0.4 | ±0.3 | |||
R型 | IEC584 | -50~1768 | -20~100 | ±1.6 | ±1.2 |
100~500 | ±1.0 | ±0.8 | |||
500~1768 | ±0.8 | ±0.6 | |||
S型 | IEC584 | -50~1768. | -20~100 | ±1.6 | ±1.2 |
100~400 | ±1.2 | ±0.8 | |||
400~1768 | ±1.0 | ±0.6 | |||
B型 | IEC584 | 0~1820 | 600~900 | ±1.3 | ±1.0 |
900~1200 | ±1.0 | ±0.8 | |||
1200~1820 | ±0.8 | ±0.6 | |||
C型 | ASTM E988 | 0~2315 | 0~1000 | ±0.6 | ±0.7 |
1000~1800 | ±0.8 | ±1.0 | |||
1800~2315 | ±1.2 | ±1.5 | |||
D型 | ASTM E988 | 0~2315 | 0~100 | ±0.6 | ±0.6 |
100~1100 | ±0.5 | ±0.6 | |||
1100~2000 | ±0.8 | ±1.0 | |||
2000~2315 | ±1.0 | ±1.4 | |||
G型 | ASTM E1751 | 0~2315 | 0~200 | ±2.5 | ±2.6 |
200~400 | ±0.5 | ±0.6 | |||
400~1400 | ±0.5 | ±0.6 | |||
1400~2315 | ±0.8 | ±1.1 | |||
L型 | DIN43710 | -200~900 | -200~-100 | ±0.3 | ±0.5 |
-100~400 | ±0.2 | ±0.3 | |||
400~900 | ±0.5 | ±0.6 | |||
U型 | DIN43710 | -200~600 | -200~0 | ±0.5 | ±0.4 |
0~600 | ±0.3 | ±0.5 |
⑩使用热电阻测量和模拟热电阻输出温度准确度(环境温度20℃±5℃)
热电阻类型 | 标准 | 温度范围(℃) | 允差适用温度范围(℃) | 较大允许误差(℃) | ||
测量 | 输出 | |||||
3线制 | 4线制 | |||||
Pt1000(385) | IEC751 | -200~850 | -100~200 | ±0.13 | ±0.08 | ±0.29 |
200~600 | ±0.24 | ±0.13 | ±0.45 | |||
600~840 | ±0.32 | ±0.19 | ±0.56 | |||
Pt500(385) | IEC751 | -200~850 | -100~200 | ±0.22 | ±0.16 | ±0.35 |
200~600 | ±0.35 | ±0.22 | ±0.56 | |||
600~850 | ±0.39 | ±0.28 | ±0.69 | |||
Pt100(385) | IEC751 | -200~850 | -100~200 | ±0.18 | ±0.14 | ±0.15 |
200~600 | ±0.27 | ±0.18 | ±0.21 | |||
600~850 | ±0.36 | ±0.29 | ±0.35 | |||
Pt100(3926) | IEC751 | -200~850 | -100~200 | ±0.18 | ±0.14 | ±0.15 |
200~600 | ±0.27 | ±0.18 | ±0.21 | |||
600~850 | ±0.36 | ±0.29 | ±0.35 | |||
Pt100(3916) | IEC751 | -200~850 | -100~200 | ±0.18 | ±0.14 | ±0.15 |
200~600 | ±0.27 | ±0.18 | ±0.21 | |||
600~850 | ±0.35 | ±0.29 | ±0.35 | |||
Pt10(385) | IEC751 | -200~850 | -100~200 | ±0.68 | ±0.64 | ±0.66 |
200~600 | ±0.85 | ±0.82 | ±0.79 | |||
600~850 | ±0.98 | ±0.89 | ±1.09 | |||
Cu100(385) | IEC751 | -50~150 | -50~150 | ±0.15 | ±0.10 | ±0.18 |
Cu50(385) | IEC751 | -50~150 | -50~150 | ±0.19 | ±0.17 | ±0.20 |
Cu10(427) | IEC751 | -100~260 | -100~260 | ±0.65 | ±0.58 | ±0.62 |
Ni120(672) | DIN43760 | -100~260 | -100~260 | ±0.08 | ±0.06 | ±0.08 |
Ni100(618) | DIN43760 | -100~260 | -100~260 | ±0.10 | ±0.07 | ±0.10 |
