特点

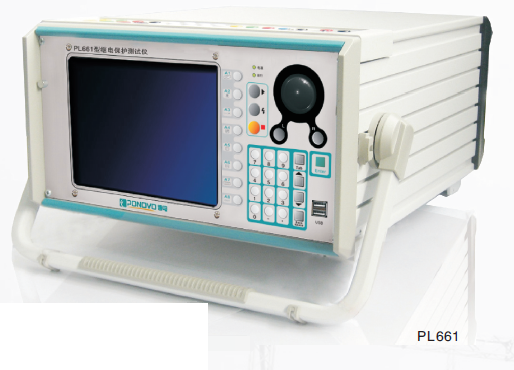

• 一体化设计的继电保护测试仪。
• 内置工控机，嵌入了WinXP操作系统。
• 面板嵌入式鼠标、键盘操作,可外接鼠标、键盘。
• 8个快捷功能键，操作简便高效。
• 8.4英寸真彩液晶显示屏幕。
• 接口:GPS接口、USB接口。

技术参数

1.电流放大器

电流放大器(交流电流输出)

较大输出：6×40A/相， 1×180A(6相并联)

设置：各相输出电流幅值与频率及相位独立可调

准确度：±2mA(<0.5A)

　　　　±0.2%(0.5A～20A)

　　　　±0.5%(20A～40A)

分辨率：1mA(0.1A～10A)

　　　　10mA( 10A～Imax)

较大功率：≥300VA/相(6×30A/相)

　　　　　≥360VA/相(6×40A/相)

电流上升、下降时间：<100µs

谐波失真度THD%：≤0.5%(0.5A～40A)

频率：10Hz～1kHz

幅频特性：幅度变化≤±0.1%～±0.5%(10Hz～1kHz)

输出时间：连续输出(<10A/相)

　　　　　>70s(10～20A/相)

　　　　　>15s(20～30A/相)

　　　　　>10s(30～40A/相)

异常工况：过载、失真、开路、过热自动检测并告警

电流放大器(直流电流输出)

幅值：6×0A～20A， 1×120A(6相并联)

准确度：±5mA(0.2A～1A)

　　　　±0.5%(1A～20A)

分辨率：1mA (0.2A～10A)

　　　　10mA(10A～20A)

较大功率：200W(20A 10V)

异常工况：过载、失真、开路、过热自动检测并告警

交流电压放大器

较大输出：4×125V/相或6×125V/相

设置： 各相输出电压幅值，频率和相位独立可调

第四路电压(Uz)：可设置为零序电压、线路抽取电压、或任意设置

准确度：±4mV(0.2V～2V)

　　　　±0.2%(2V～125V)

分辨率：1mV (0.2V～10V)

　　　　10mV(10V～125V)

较大功率：60VA/相(120V输出时)

电压上升下降时间：<100µs

谐波失真度THD%：≤0.5%(2V～125V)

频率：10Hz～1kHz

幅频特性：幅度变化≤±0.1%～±0.5%(10Hz～1kHz)

输出时间：额定条件下 连续输出

异常工况：过载、失真、短路、过热自动检测并告警

交流电流、电压同步误差 ≤1 0μs

直流电压放大器

幅值：0V～300V(DC)

准确度：±10mV(0.5V～5V)

　　　　±0.5%(5V～300V)

分辨率：1mV (0.5V～5V)

　　　　10mV(5V～300V)

较大功率：50W (110V时)

　　　　　100W(220V时)

异常工况：过载、失真、短路、过热自动检测并告警

相位

相角范围：0～359.9°

准确度： ±0.2°

分辨率： 0.1°

频率

正弦信号：10Hz～1000Hz

准确度：<1mHz (20 Hz～65Hz)

　　　　<10mHz(65 Hz～450Hz)

　　　　<20mHz(450Hz～1000Hz)

分辨率： 0.001Hz

输出特性：能叠加2~20次任意幅值(小于额定值)的谐波及直流

2.开关量

开关量输出

数量： 4对

类型： 空接点 不分极性(软件控制)

交流容量：Vmax：250V(AC)/ Imax：0.5A

直流容量：Vmax：250V(DC)/ Imax：0.5A

开关量输入

数量： 8对

开入特性：30V～250V(DC)或空接点(自动识别)

采样频率：10kHz

时间分辨率：100μs

较大测量时间：1.50×105s

计时误差：±1ms (0.001s ～1s)

　　　　　±0.1%(1s～1.50×105 s)

防抖动时间设置范围(软件设置): 0ms～25ms

电气隔离: 8对开入电气隔离

门槛阻抗参数(空接点): 5 kΩ…13kΩ

3.其它参数

供电电源

额定电压：220V (AC)

允许电压：176V～253V (AC)

额定频率：50Hz

允许频率：40～60Hz

电流： 10A(max)

显示屏

尺寸： 8.4英寸TFT液晶显示屏

分辨率：800×600

同步(GPS) 接口

可选配PGPS02(卫星同步设备)、PIRIG-B01(时间B码转换设备)

箱体 尺寸与重量

箱体：全铝合金挤压型材，电磁兼容机箱

尺寸：364 mm×200 mm×475mm (W×H×D)

重量：23kg
