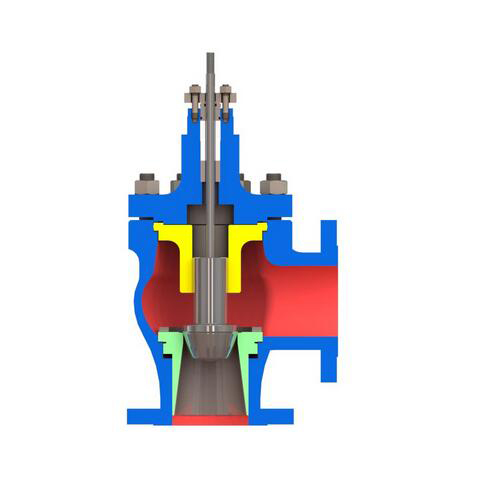

川仪的这款HAV文丘里角型调节阀阀芯采用上导结构，阀体结构紧凑，流体通道呈S 型，具有压降损失小，流量大， 可调范围广， 流量特性精度高。 HAV文丘里角型调节阀IEC534-2-1976 标准，HAV文丘里角型调节阀泄漏量符合ANSIB16.104 标准。

HAV文丘里角型调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。HAV文丘里角型调节阀更适用于控制含有颗粒的流体、泥浆、粘性或闪蒸流体。HAV文丘里角型调节阀符合GB/T4213-2008 标准。

HAV文丘里角型调节阀规格
阀体形式：角型单座铸造球型阀
公称通径：DN20～150mm
额定CV值：1.0～395
公称压力：PN1.6～6.4MPa，ANSI125～600，JIS20～40K
流体温度：-196～+566℃
连接方式：法兰型 Flanged：FF、RF、RJ、TG、MFM
焊接型 Welded end：SW、BW
阀体材质：SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M，Ti
阀内件材质：SUS304，SUS316，SUS316L，SUS420
可调比：50：1
流体特性：线型 Linear，等百分比 EQ%
阀座泄漏量：ANSI Class IV～VI
执行机构：气动薄膜式 HA，电子式 EIL，智能式 M8系列

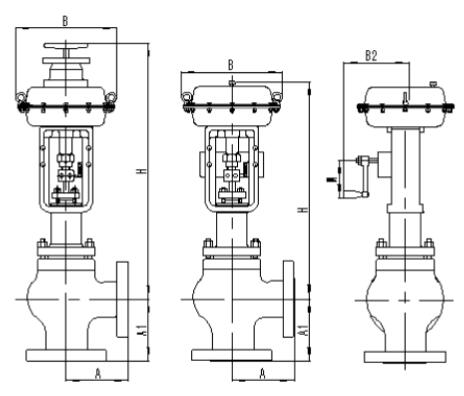

HAV文丘里角型调节阀执行机构
