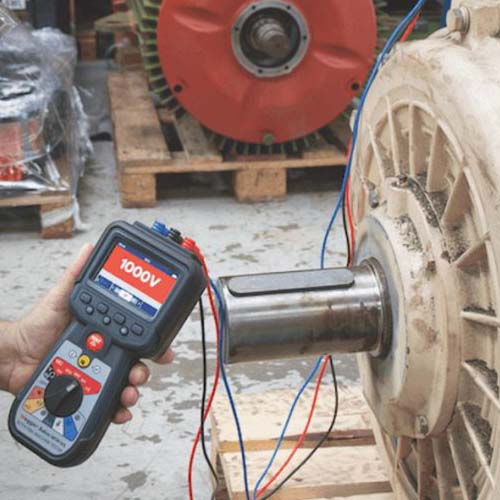

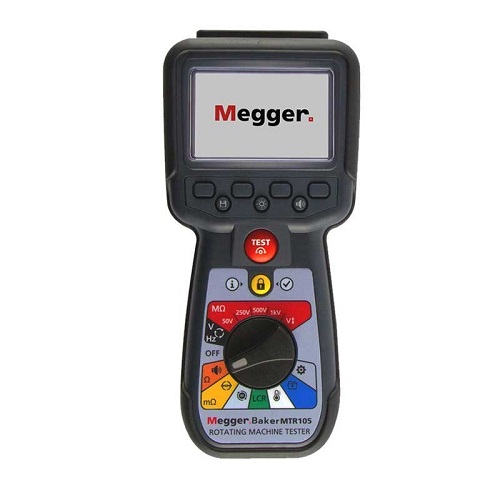

MTR105是一款专用的静态电机多功能工业测试仪，仪器配备了Megger历久弥新给人满满信任感的绝缘电阻测试(IR)套件、所有出色的传统功能以及创新功能， 可满足Megger久经考验的可靠性的工业应用需求。 MTR105采用了Megger绝缘电阻测试仪器的测试能力，在原基础上拓展了DLRO四线开尔文低电阻测试、电感和电容测试等功能性，为工业环境提供多功能测试仪，所有这些都封装在一个坚固的手持式仪器中，目前暂无同类的集成化测试仪器。 此外，MTR105还集成了温度测量和补偿(用于IR和DLRO测试)、电机旋转方向以及电源相序测试。这些新的测试能力使MTR105成为实际应用中的多功能手持式电机测试仪器。 MTR105采用橡胶外壳，提供更高的保护和坚固性，达到IP54防护雨等级。

安全性

MTR105的设计使用起来非常安全。如果意外连接到带电电路或跨相，快速检测电路可降低仪器损坏的可能性。符合IEC61010和IEC61557的国际要求，确保在各种环境中的安全；自带对所有测量的带电电路检测和测试禁止情况的用户提醒(旋转方向测量除外)；在保护熔断器失效时具有禁止检测和抑制功能；适用于CAT III应用和高达600 V的电源电压；防护等级至IP54，可防止湿气和灰尘进入，包括电池和保险丝盒。

特性

应用

1.典型应用包括

• 工业：生产线/工厂维护团队、HV AC现场工程师。
• 公用事业：发电、水、油/气。
• 交通：电动汽车、铁路、地铁、海运、航空等。
• 服务：工业服务和维修车间。
• 断路器和三相测试

2.绝缘电阻(IR)测试

• 电阻范围从100 Ω至200 GΩ。
• 测试项目包括:极化指数(PI)；介质吸收比(DAR)；带温度补偿的定时(T(s))测试；带温度补偿的三相测试(3P)
• 稳定的绝缘测试电压精确到-0% +2% ±2 V，提供更准确 的测试电压，而不会对电路或组件造成过压损坏的风险。在整个测试范围内，输出电压保持在0到2%之间。在需要非标准测试电压的情况下，可变范围允许从10 V到 999 V之间选择精确的测试电压，并受到相同的稳定输出控制。
• 专用蜂鸣器按钮：开启、可视或关闭。设置很小电阻作为限值的可调蜂鸣器 (0.5 MΩ至1000 MΩ)。测试通过时蜂鸣器响起。

3.电压表

• 测量AC：10 mV至1000 V；DC：0 V至1000 V； TRMS(15 Hz至400 Hz)。
• 三相供电和旋转方向。

4.连续性(电阻)测试

• 单个自动电阻范围从0.01 Ω至1.0 MΩ。自动选择测试电流功能会使用被测负载电阻的首选测试电 流(200 mA至4 Ω)。双向测试选项自动反转电流，无需重新连接引线。3相标记和百分比差异。引线电阻补偿(NULL)可在高达10 Ω的电阻下工作。
• 专用蜂鸣器按钮：开启，可视或关闭；用于很大电阻限制的可调蜂鸣器(1 Ω至200 Ω，分12 步)；测试通过时蜂鸣器响起。

5.四线开尔文低电阻测试

• 自动电阻范围从1 mΩ到10 Ω；可选择自动或手动测试；双向或单向；双向测试选项自动反转电流，无需重新连接引线；针对温度补偿和绕组材料的3相标记和百分比差异；200 mA测试电流。

6.电机方向测试

• 测试电机的旋转方向并在屏幕上显示相序；连接的电机向一个方向旋转，显示屏显示旋转相位的顺序。接下来电机以相反方向旋转，再次检查相位并显示在显示屏上。

7.电感、电容和电阻的负载测试(LCR)

• 自动的电感、电容和电阻测试；频率可选择为120 Hz或1000 Hz；3相标记和百分比差异0；在自动模式下，MTR105自动确定负载的主要元件是电感性、电容性还是电阻性，并将结果显示在屏幕上。可选择的电感和电容测试。

8.温度

• 测量被测单元的温度。通过提供的热电偶，允许在绝缘电 阻测试和DLRO测试中应用温度补偿。

9.显示

• 全彩图形显示使MTR105易于理解和使用；屏幕显示的数值可以保存和下载，以便与软件一起使用。

10.保护终端

• 保护终端(G)是连接面板上的第三个终端。在某些应用中，保护端子的连接为并联泄漏电流提供了返回路径，否则可能会在绝缘测量中产生重大误差。对于设备或电缆的表面污染尤其如此。

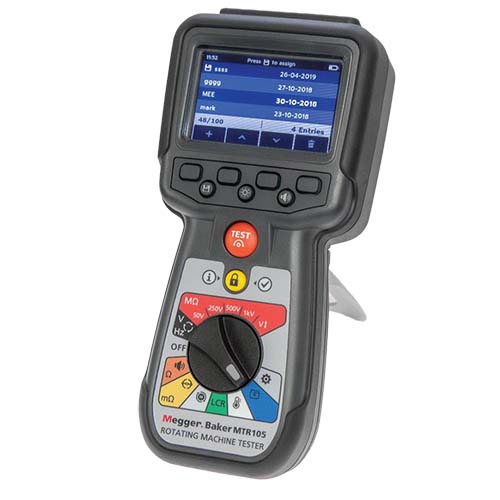

11.测试结果的存储和下载

• 测试结果可以下载到USB大容量存储设备，可以通过连接到运行 Megger软件的PC或笔记本电脑来访问。

仪器软件更新

规格参数

所有引用的精度均为20 °C (68 °F)。

序号	项目	参数值
1	MTR105多功能工业测试仪
1.1.	绝缘电阻
1.1.1	电压|精度	50V   10GΩ±2% ±2 digits ±4.0% per GΩ  100V   20GΩ±2% ±2 digits ±2.0% per GΩ 250V   50GΩ±2% ±2 digits ±0.8% per GΩ 500V   100GΩ±2% ±2 digits ±0.4% per GΩ 1000V   200GΩ±2% ±2 digits ±0.2% per GΩ
1.1.2	极化指数(PI)	10分钟 / 1分钟 比率
1.1.3	介质吸收比(DAR)	用户可配置15 秒或30秒的t1开始时间，t2固定为60秒
1.1.4	保护终端性能	<5%误差，在500 kΩ并联电路电阻和 100 MΩ负载时
1.1.5	分辨率	0.1 kΩ
1.1.6	短路/充电电流	2 mA +0% -50% (IEC61557-2)
1.1.7	终端电压精度	-0% +2% ±2 V
1.1.8	测试电流	通过绝缘很小1 mA，很大2 mA
1.1.9	操作范围	0.10 MΩ至1.0 GΩ (IEC61557-2)
1.1.10	泄漏电流显示	0.1 uA分辨率10% (±3 digits)
1.1.11	电压显示	±3% ±2 digits ±0.5%额定电压
1.2.	连续性
1.2.1	测量量程	0.01 Ω至1 MΩ (0至1000 kΩ模拟弧)
1.2.2	精度	±3% ±2 digits (0至99.9 Ω )               ±5% ±2 digits (100 Ω至500 kΩ)
1.2.3	测试电流	200 mA (–0 mA +20 mA) (0.01 Ω - 4 Ω)
1.2.4	极性	单极或双极(出厂默认)
1.2.5	线阻	调零很高至10 Ω
1.2.6	可选择的电流限制	20 mA或200 mA
1.3.	电容
1.3.1	量程	0.1 nF - 1 mF
1.3.2	精度	±5.0% ±2 digits (1 nF - 10 μF)
1.4.	电压表功能
1.4.1	量程	DC: 0 - 1000 V                             AC: 10 mV - 1000 V                         TRMS正弦波(15 Hz - 400 Hz)
1.4.2	精度	DC: ± 2% ±2 digits (0 - 1000 V)          AC: ± 2% ±2 digits                       (10 mV - 1000 V TRMS)
1.4.3	频率量程	15 - 400 Hz (50 mV - 1000 V)
1.4.4	频率分辨率	0.1 Hz
1.4.5	频率精度	±0.5% ±1 digit
1.4.6	二极管测试	二极管测试精度: ±2% ±2 digits              0.01 V至3.00 V
1.4.7	显示范围	0.00 V至3.00 V
1.5.	温度测量和补偿
1.5.1	热电偶	Type T (Type K和Type J)
1.5.2	热电偶范围	-20 °C至200 °C (4 °F - 392 °F)
1.5.3	仪器量程	-20 °C至1000 °C (4 °F - 1832 °F)
1.5.4	仪器分辨率	0.1 °C (0.18 °F)
1.5.5	仪器精度	±1.0 °C ±20 digits (1.8 °F)                (所述基本精度假设正向和反向测量)
1.6.	DLRO四线开尔文低电阻测试
1.6.1	测试电流	200 mA dc
1.6.2	量程	1 mΩ至10 Ω
1.6.3	分辨率	0.01 mΩ
1.6.4	精度	± 0.25% rdg. ± 10 digits 所述精度包括正向和反向测量。
1.7.	电感
1.7.1	仪器精度	量程        精度        测试频率   1H      ±(0.7%+(Lx/10000)%+5digits)  1kHz  200mH     ±(1.0%+(Lx/10000)%+5digits)   120Hz            ±(0.7%+(Lx/10000)%+5digits)  1kHz 20mH     ±(2.0%+(Lx/10000)%+5digits)  120Hz         ±(1.2%+(Lx/10000)%+5digits)   1kHz 2 mH    ±(2.0%+(Lx/10000)%+5digits)  1kHz
1.8.	结果存储
1.8.1	容量	256条电机结果 (日期/时间)
1.8.2	数据下载	USB A型 (USB大容量存储设备)
1.9.	电源
1.9.1	电池	6 x IEC LR6 1.5 V碱性 (AA), IEC FR6 1.5 V锂电池 (LiFeS2 ), IEC HR6 1.2 V镍氢电池 (可充电型可选)
1.10.	电池寿命	10台电机 (100 V至100 MΩ全套测试) 的每台按照IEC61557-2测试周期， 1200次绝缘测试，占空比为5秒， 在500 V，0.5 MΩ电阻下保持待机25 秒。IEC61557-4测试周期，1200次连 续性测试，占空比为5秒，在1 Ω电阻 下待机25秒。
1.10.1	电池充电	电源电池充电器套件
1.10.2	安全性保护	IEC61010-1 CAT III 600 V
1.10.3	EMC	工业IEC61326
1.10.4	温度系数	每°C <0.1%至1 GΩ
1.11.	环境要求
1.11.1	运行温度范围	-10 °C至50 °C (14 °F至122 °F)
1.11.2	存储温度范围	-25 °C至50 °C (-13 °F至122 °F)
1.11.3	湿度	90% RH在40 °C (104 °F)很高
1.11.4	校准温度	20 °C (68 °F)
1.11.5	很高海拔	3000 m (9843 ft.)
1.11.6	IP等级	IP54
1.12.	物理参数
1.12.1	显示	全液晶彩色屏幕，用户可配置背光
1.12.2	语言	英语、法语、德语和西班牙语
1.12.3	尺寸	228 x 105 x 75 mm (8.98 x 4.1 x 2.95 in)
1.12.4	重量	0.93 kg (2.02 lbs)
1.12.5	保险丝	x2 500 mA (FF) 1000 V 32 x 6 mm 陶瓷保险丝，高分断能力HBC，很小 30 kA。 不得安装玻璃保险丝。

配件

1.标准配件

• 带钩子的背带；
• 软袋；
• 温度探针, T type CAT III 600 V。
• IR测试线组 (包括): 3 x抓夹（红色、黑色和蓝色；CAT III 1000 V, CAT IV 600 V； 3 x 4 mm测试线, 2 m红色、黑色和蓝色；  CAT III 1000 V, CAT IV 600 V；3 x测试探针 (红色、黑色和蓝色), 长款 (100 mm)，CAT III 1000 V, CAT IV 600 V。
• CAT III 1000 V, CAT IV 600 V 开尔文测试线组CAT III 600 V (包括): 2 x开尔文夹, 2 m, 4 mm直角连接器 (4), 单(2 芯)测试线。
• MTR105校准证书
• USB记忆卡

2.可选配件

• 电源充电器套件
• 带钩子的背带
• 软袋
• 开尔文探针测试线组CAT III 600 V
• 开尔文探针尖端 (一套四个)
• 开尔文夹测试线组CAT III 600 V
• 抓夹测试组CAT III 1000 V, CAT IV 600 V
• 测试探针, 长款, CAT IV 600 V
• 测试探针, 长款, CAT II 1000 V
• 温度探针, T type CAT III 600 V
• MTR105UKAS校准证书
• SP5远程探头附件
