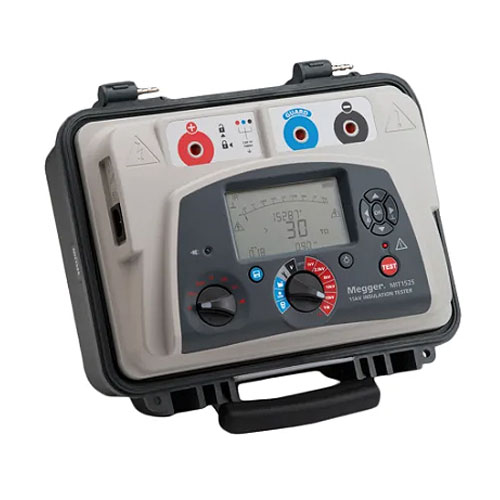

Megger MIT1525直流绝缘电阻测试仪
产品描述
MIT1525直流绝缘电阻测试仪可以让您测试15kV的绝缘电阻。MIT1525采用了双壳的设计，材质选用严格让你拥有坚硬的外壳能防止撞击，MIT1525的内壳也能在您需要防火缓冲的时候起到作用。合上盖子是防水防尘等级为IP 65，满足CAT IV 600V安全标准。MIT1525可测量高达30 TΩ的电阻，预先配置的诊断测试有极化指数（PI）测试、介电吸收比（DAR）测试、介质放电（DD）测试、升压（SV）测试以及斜坡测试。使用锂离子电池，提供更大的容量，充电迅速。直观的用户界面使用户不必花时间记下如何操作。两个旋转开关可以实现操作的简易性，大的背光屏可以同时显示多个测试结果。盖子里有快速入门指导，辅助靠前次使用此设备的用户。

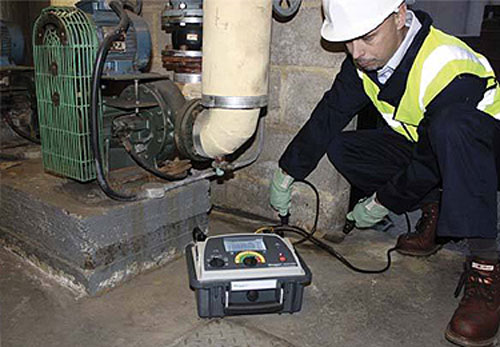

绝缘测试模式下有五个预设的电压范围，以及一个用户自设的电压范围。预定义的诊断测试包括极化指数（PI）测试、介质吸收比（DAR）测试、介质放电（DD）测试、步进电压（SV）测试以及斜坡测试。先进的存储功能将测试结果标准上日期/时间，记录数据并将结果调用到屏幕。完全隔离的USB接口（类型B）可将数据安全的传输到Megger的「下载和数据库软件」简易版、*版和版管理软件。带夹子的测试线使用了双层绝缘，15kV测试线使用了15kV标准的绝缘。

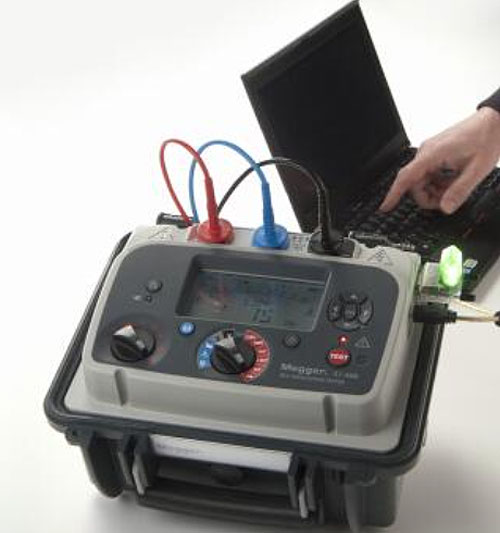

MIT1525绝缘电阻测试仪应用
●高压电力电缆和高压总线
●大型电机/发电机绕组
●线路和变电站变压器
●在安装验收测试
●检查符合质量标准
●安装后常规预防/预测维护测试
●QA测试作为制造过程一部分
●诊断测试，以隔离有故障的部件进行维修
用户
●电业承办商
●测试及服务公司
●风电场和太阳能发电运营商
●发电及分销公司
●工业企业
●铁路公司
MIT1525特点
●测量*高20 TΩ（10 kV）的绝缘电阻●IR、带时间的IR、DAR、PI、DD、SV和斜坡诊断测试
●大电流 — 3mA 短路电流
●噪声抑制 — 抑制3 mA
●充电迅速的锂离子电池 – 连续6小时的不间断测试@5 kV下 100 MΩ负载，电池符合IEC 62133标准
●安全标准：CAT IV 600 V，海拔3000米以内
●带自动背光的大LCD显示屏
●电压表功能（30V到660 V）
●先进的存储功能，能通过屏幕调用存储的带日期和时间的结果
●通过USB接口下载板载内存数据
●「下载和数据库软件」入门版管理软件
●温度（由第三方设备测定）与测试结果一起储存
●「下载和数据库软件」入门版软件

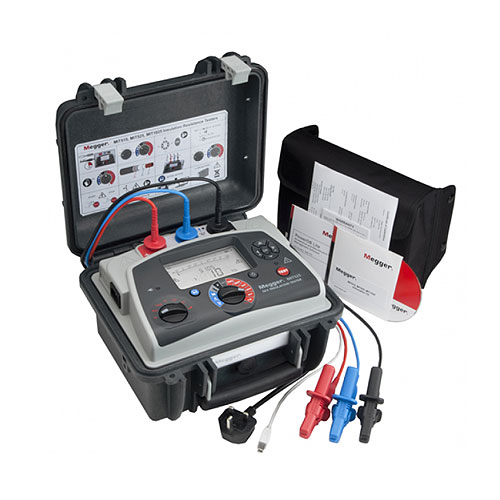

MIT1525配置清单
●MIT1525主机
●产品CD
●电源线
●USB线
●3*3m绝缘测试线
●MIT1525说明书
●MIT1525出厂证书
MIT1525参数
| 显示 | 模拟/数字 |
|
|
|
| 电源 | 线路功率 |
|
|
|
| 可充电 |
|
|
|
|
| 测试电压 | 10.0 千伏 |
|
||
| 5.0 千伏 |
|
|
|
|
| 2.5 千伏 |
|
|
|
|
| 1.0 千伏 |
|
|
|
|
| 500 V |
|
|
|
|
| 250 V |
|
|
||
|
10 V 步进 50 V 至 1 kV 25 V 步进 1 kV 至很大测试电压 |
|
|
||
|
10 V 步进 100 V 至 2.5 kV， 25 V 步进 2.5 kV 至很大测试电压 |
|
|||
| 测量 | 很大读数 | 10 TΩ | 10 到 | 20 TΩ |
| 很小阅读量 | 10 TΩ | 10 TΩ | 10 TΩ | |
| 电压 |
|
|
|
|
| 电容和时间常数 |
|
|
|
|
| 漏电流 |
|
|
|
|
| 测试类型 | 自动红外 |
|
|
|
| 自动 PI |
|
|
|
|
| 自动SV |
|
|
||
| 自动DD |
|
|
||
| 自动DAR |
|
|
|
|
| 斜坡测试 |
|
|
||
| 其他功能 | IV 类 600 V 安全等级 |
|
|
|
| 定时器控制 |
|
|
|
|
| 定时器显示 |
|
|
|
|
| 3mA 测试电流 |
|
|
|
|
| USB 输出（包括电缆） |
|
|
||
| RS232 输出（包括电缆） |
|
|
||
| 包括校准证书 |
|
|
|
|
| IP65 防护等级 |
|
|
|
|
| 报警限位模式 |
|
|
|
|
| 与PowerDB兼容 |
|
|
||
| 用户可编程锁定电压范围 |
|
|
|
|
| 温度记录（手动输入） |
|
|
||
| 实时时钟 |
|
|
||
| 电池充电时间（小时） | 2.5 | 2.5 | 2.5 | |
| 噪声抑制 | 3毫安 | 3毫安 | 3毫安 | |
| 噪声抑制 | 2% 误差保护 500 kΩ 泄漏，负载为 100 MΩ | |||
| 红外测试电压 |
>10，000 V， 1，000 V， 10，000 V， 2，000 V， 2，500 V， 250 V， 5，000 V， 500 V |
|---|---|
| 很大绝缘电阻 | 30 T 欧姆（30000 G 欧姆） |
| 自动测试结果 | 介电吸收比、介电放电、漏电流、其他、阶跃电压 |
| 类型 | 电池，线路 |
| 可变增量电压 | 是的 |
| 显示器（兆欧表） | 数字 |
| 连续性测试 | 是的 |
| 带电电路电压检测 | 是的 |
| 电源 | 电池，线路供电 |
| 定时器 | 是的 |
| 猫评级 | 四 |
| 猫电压 | 600 V |
测试设备一般属性 |
|
| 独特功能 | 防护终端 |
| 保证 | 2 年 |
| 安全认证 | 行政长官 |
| 接口 I/O | USB |
| 防护等级 | IP40 防护等级 |
| 产品重量 | 15 磅 |
| 产品高度 | 13.25 英寸 |
| 产品长度 | 19.55 英寸 |
| 产品宽度 | 14.80 英寸 |
| 数据记录 | 是的 |
| 高温超导/附表 B 编号 | 9030390000 |
| ECCN 编号 | EAR99 |
| 包括校准 | 工厂校准 |
| 电池类型 | 锂离子 |
| 电源电压 | 120V/220V 通用 |
| 原产国 | 英国 |
