Megger MIT525绝缘电阻测试仪
产品描述
MIT525绝缘电阻测试仪简介
●MIT525 5kV模型电阻测量高达10TΩ
●MIT525比之前型号更小，更轻，还提供先进的功能和快速充电能力
●一个关键的生产效率功能是测量功能，如果电池用电量耗尽时，可以连接线路电源/主电源，智能电池充电可以把*佳的充电率作为电池电量的功能，从而缩短了充电次数

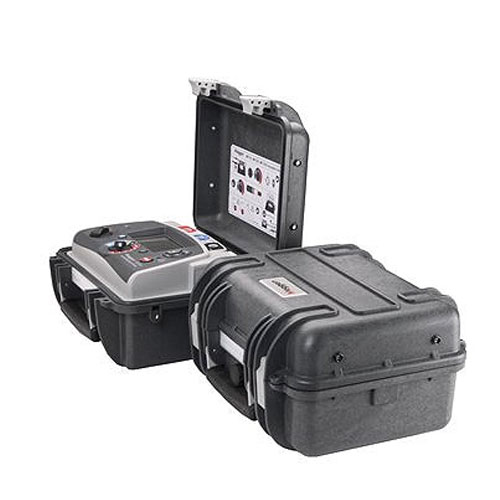

●MIT525坚固耐用的盒子为手持式仪器和clip-on导线布袋提供安全保障，确保导线和仪器任何时候都在一起。
●箱盖是可拆卸的，方便了终端接入
●IP等级为IP65，盒子紧闭可以防水/防尘
●MIT525内置了高的可靠性和安全性
●所有型号安全等级是CATIV600 V，并且是双层绝缘
●MIT525绝缘测试模式提供了5个预设值电压范围，还有用户可设定的锁定电压范围
●预诊断测试包括极化指数(PI)，介质吸收率(DAR)，介质放电(DD)，步进电压(SV)，Ramp测试
●绘制图形电流和电压(可进行图形下载)时，Ramp功能逐渐将电压增加到所选水平

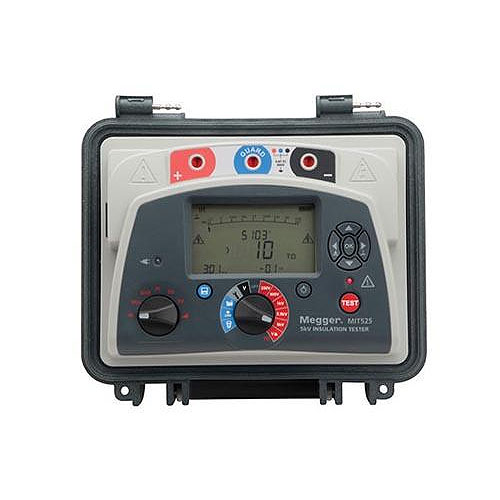

●两个旋转开关和大型背光显示屏使得操作非常简单，可以同时显示多个结果、
●*内存存储了时间/日期记录，结果，数据记录和结果返回屏幕
●一个完全隔离的USB设备接口(B型)可使用Megger PowerDB资产管理软件进行数据安全转移
●业内*高防护终端*度
●MIT525外形小巧和重量轻，便于运输和使用
●PI，DAR，DD，SV和ramp试验
●MIT525独特的双外壳设计，为用户提供了另一层保护
●锂离子电池-扩大了容量，可以快速充电
●CATIV600V所有终端安全额定值
MIT525特点
●体积更小，重量更轻可以方便的进行运输和使用，而不会影响产品性能
●高测量范围可以进行更高价值仪器的安装试验和长期趋势预测
●独特的双外壳设计可以防火，使得产品更加坚固耐用
●高品质，灵活的硅芯片测试引线，完全符合IEC61010-31:2008的安全规定，同时保证了测量精度
●定时IR加上PI，DAR，DD，SV和ramp试验*大限度地进行诊断检测
●当电池完全放电时，可以通过线路电源进行操作(操作时可以充电)
●两个和一个半小时的电池完全充电时间(充电一个半小时可以测试一小时)，明显的增加了测试能力
●单个充电电池，长达六小时连续测试(5 kV)
●业内*高防护终端*度
●与互联网连接时，加强型驱动器技术，可以即插即用。没有繁琐的和妨碍安装的程序
●专用电压表功能(30 V至660 V)和频率测量，允许用户检查感应电压
●所有终端CATIV600V安全额定值，可以在*广泛的范围内安全使用
●自动背光LCD显示屏
●在电气噪声环境下，噪声滤波器有效抑制高达3mA的噪音
●高达3000m的高海拔作业，同时维持CATIV 600 V电压
●旋转开关操作简单，直观现场操作
●现场可更换电池
●锁定测试导线提供额外安全性
●3mA短路电流具有独特的*大功率规定技术，确保了*大传输任何负载，直到达到选定电压
●5%的准确率，5kV电阻高达1TΩ，确保了*大限度的精度
●日期和时间标记测试结果降低了结果解释中的误差风险
绝缘电阻测试仪应用领域
●设备设计用于高压电气设备绝缘测试
●宽电压范围也允许低压设备测试
●发电机，电动机，变压器，电缆和开关全都需要有效的维修。仪器的测试技术提供了有价值的诊断信息
●高压电力电缆和高压总线
●大型电机/发电机绕组
●线路和变电站变压器
MIT525附加特性
●介质放电（DD），步进电压（SV）和ramp测试功能
●存储，时间/日期戳记，屏幕返回实时时钟
●通过隔离USB（B型）（USB电缆到PC）接口下载到存储器中
●PowerDB精简版资源管理软件

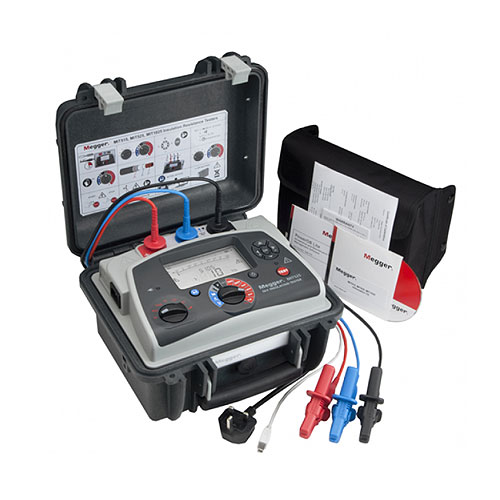

MIT525配件详细
●MIT525主机
●电源线
●USB线
●PowerDB Lite软件
●CD光盘
●3m测试线
●说明书
●出厂证书
MIT525参数
|
绝缘范围，模拟 |
100 KΩ到10ţΩ |
|
绝缘范围，数字 |
10 KΩ到10 TΩ |
|
测试电压 |
250 V, 500 V, 1000 V, 2500 V, 和5000 V |
|
用户自定义测试电压 |
100 V到1 kV，步长为 10 V， 1 kV到5 kV，步长为25 V。 |
|
精度（23℃）
|
±5％至1 TΩ，±20％至10 TΩ |
|
输出电压精度（0℃至30℃） |
1GΩ，额定测试电压+4% -0% ±10 V |
|
电压表范围 |
30到660 V ac 或dc, 50/60 Hz 精度：±3％±3伏 频率范围：45 Hz至65 Hz |
|
短路电流 |
3 mA标称很大。所有负载功率超越许多5 mA测试仪 |
|
绝缘报警 |
100 KΩ到1 GΩ |
|
电流测量
|
范围：0.01 nA至6mA 精度：±5％±0.2 nA所有电压 |
|
电容范围（大于500 V）
|
10 nF至25μF（取决于测量电压） 精度（23℃）：±10％±5 nF |
|
电容充电 |
每 µF ，<3 s ，3 mA 到5 kV |
|
电容放电 |
从5000 V至50V，<250 ms/μF放电 |
|
记时范围 |
高达99分钟，15秒很小设定值 |
|
内存容量 |
每隔5秒，5-1/2小时连续记录。 或33条PI测试记录， 或350条IR测试记录。 |
|
行业标准测试 |
IR, IR(t), DAR, PI, SV, DD, Ramp 测试 |
|
接口 |
USB B型（设备） |
|
实时输出 |
USB接口，1读数/秒（电压，电流和电阻） |
|
干扰*制 |
每250V1mA很大值31mA |
|
防护终端 |
2%误差防护500kΩ泄露，100mΩ负载。 |
|
电压输入范围 |
85 到265 V, 50/60 Hz, 60 VA |
|
电池类型 |
锂离子电池，11.1 V，5.2小时，符合IEC62133:2003 |
|
电池寿命 |
5kV典型容量6小时连续工作，负载100MΩ。 |
|
电池充电时间
|
深度放电2.5小时， 正常放电2小时 30分钟快速充电： 5 kV操作1小时，100MΩ。 |
|
*全 |
符合IEC61010-1 CAT IV 600 V要求，默认电压表应用电压大于50 V。 |
|
EMC |
符合IEC61326-1要求 |
|
防护等级 |
IP65（密封盒盖）；IP40（盖子开启） |
|
温度范围 |
工作温度：-4°F至+122°F（-20°C至+50ºC） 储存：-13ºF至+149°F（-25°C至+65℃） |
|
湿度范围 |
90％RH@104°F（40°C） |
|
海拔
|
3000m，CAT评级维持> 2000m* （*测试负载连接） |
|
尺寸
|
12英寸×11英寸×7英寸 （315mmX 285mmx181mm） |
|
重量 |
10磅（4.5kg） |
