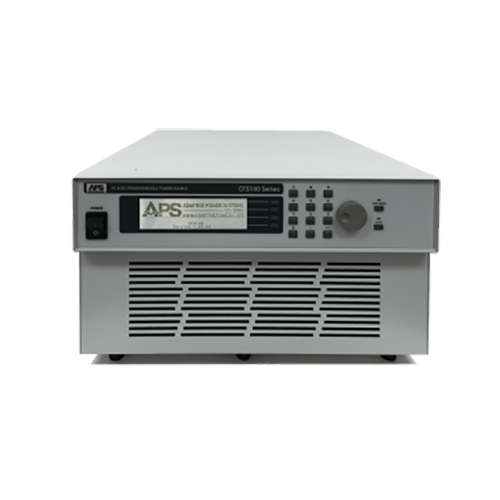

CFS140交直流可编程电源
CFS140 AC/DC可编程电源是CFS100系列电源，可提供精确控制的频率和电压转换。CFS100系列的设置和操作非常简单。大型LCD显示屏和简单的前面板控件，允许用户使用梭子或直接使用十进制键盘的输入值来改变电压和频率。可以在LCD显示屏上直接读出频率、电压、电流、峰值电流、波峰因数、功率、视在功率和功率因数的读数。频率可以在40到500HZ之间进行调整，可调频带与0-150V或0-300V的双电压范围以及直流测试能力相结合，为测试和操作的电子设备提供了完整......
产品描述
CFS140AC/DC可编程电源是CFS100系列电源，可提供精确控制的频率和电压转换。CFS100系列的设置和操作非常简单。大型LCD显示屏和简单的前面板控件，允许用户使用梭子或直接使用十进制键盘的输入值来改变电压和频率。可以在LCD显示屏上直接读出频率、电压、电流、峰值电流、波峰因数、功率、视在功率和功率因数的读数。频率可以在40到500HZ之间进行调整，可调频带与0-150V或0-300V的双电压范围以及直流测试能力相结合，为测试和操作的电子设备提供了完整的能力；适用于通讯行业的手业制造业、航空电子设备的测试上的400HZ电子设备的操作等应用。
CFS100交直流可编程电源使用说明书
可编程交流或直流电压，双量程
可编程频率
电流和功率限制保护
直观的前面板操作
一次测量频率、电压、电流、峰值电流、电流波峰因数、功率、视在功率和功率因数的读数
低电压失真
高波峰因数和峰值电流能力
高达0-300VAC直接耦合输出
高达400VDC 输出
40-500Hz全功率带宽
USB&RS232接口标准
局域网选项
CE标志
手动模式-允许手动设置所有输出参数；CFS100有三种功率级别，具有直观的菜单驱动用户界面，带有大背光LCD显示屏，显示设置和测量值。用户可使用两种操作模式：

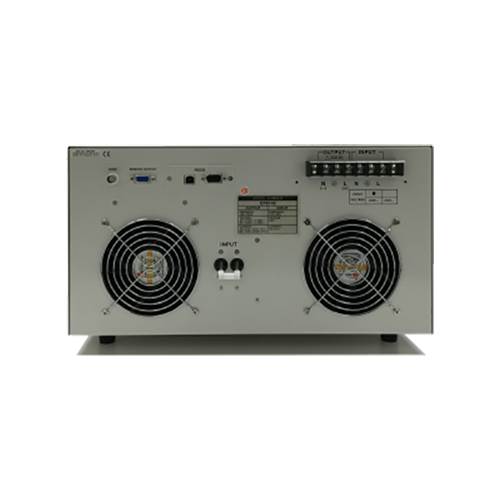

CFS140交直流可编程电源测试功率为4000VA，频率测试范围在40～500HZ，可输出电压上限 (RMS)为150/300，输出安培 (RMS)是36.8/18.4，输出VDC上限值200/400，输出ADC上限值是18.4/9.2，输入功率208V 或 230V，高度5U，重量64.8KG。配备了功能强大的微控制器，无论交流输入线路条件如何，都可以提供稳定准确的输出；所有负载连接均在后面板上进行。交流或直流输出都可在同一输出端子排上使用。提供输出安全盖。并能通过编程为被测设备提供各种交流或直流电源条件，并测量所有输出参数。CFS100系列电源是由CFS108、CFS116和CFS140三个型号组成。所有型号均采用现代 PWM 开关模式设计，以实现较好性能和效率。这些单元是用于出口产品测试以及测试直流供电设备的 50、60 或 400 赫兹的绝佳来源。能够满足用户所有单相交流电源和直流电源需求的可靠且具有成本效益的解决方案！
文章来源于测试仪器
CFS100交直流可编程电源交流模式操作说明书
| 型号 | CFS108 | CFS116 | CFS140 |
| 输入规格 | |||
| 输入相位 | 1相/2线+接地 | ||
| 输入电压 | 115/230VAC±10% | 208V或230VAC±10% | |
| 输出规格——交流模式 | |||
| 额定功率 | 800VA | 1600VA | 4000VA |
| 上限值Arms150V范围 | 9.2A | 18.4A | 36.8A |
| 上限值Arms 300V范围 | 4.6A | 9.2A | 18.4A |
| 输入相位 | 1相/2线+接地 | ||
| 电压-低档位 | 5-150V | ||
| 电压-高档位 | 5-300V | ||
| 电压-分辨率 | 0.1V | ||
| 精度 | ±（0.2%of setting+0.3V） | ||
| 频率-范围 | 40 – 500Hz | ||
| 频率分辨率 | 0.1Hz | ||
| 频率准确性 | ± 0.1Hz | ||
| 谐波失真 | ≤ 1.0%（阻性负载） | ||
| 波峰系数 | ≥ 3- 1 | ||
| 负载调节 | ±(1.0% + 1.0V)（阻性负载） | ||
| 输出规格——直流模式 | |||
| 额定功率 | 400W | 800W | 2000W |
| ADC 200V范围 | 4.6 ADC | 9.2 ADC | 18.4 ADC |
| ADC 400V范围 | 2.3 ADC | 4.6 ADC | 9.2 ADC |
| 电压-低量程 | 5-200 Vdc | ||
| 电压-高范围 | 5-400 Vdc | ||
| 准确性（电压） | ±(0.2$setting + 0.3V) | ||
| 纹波和噪音-低量程 | < 450 mV | < 500 mV | < 900 mV |
| 纹波和噪音-高范围 | < 700 mV | < 800 mV | < 1.5 V |
| 保护 | 过流、过功率、短路、过热 | ||
| 工作温度 | 32°F – 104°F (0°C – 40°C)，80%相湿度 | ||
| 高度 | 6500英尺以下 | ||
| 液晶显示器 | 频率、电压、电流、功率或功率因数（同时） | ||
| 内存（标准） | 50个记忆，每个记忆9个步骤： | ||
| 电压、频率、电流限制、测试限制 | |||
| 校准 | 前面板校准 | ||
| 界面 |
标准：USB和RS232 可选：以太网（局域网） |
||
| 标准 | CE标志 | ||
|
尺寸（In/mm） (宽x高x深) |
17"x3.5"x16" | 17"x3.5"x20"" | 17"x8.75"x20" |
| 432x89x406mm | 432x89x508mm | 432x222x508mm | |
| 重量(kg/lbs) | 19/42 | 30.8/68 | 64.8/143 |
程序模式-允许通过多达9个测试步骤进行排序，每个步骤具有不同的输出设置和测量通过/失败测试限值。
程序可以存储在50个可用的非易失性存储器位置，以便快速调用。可以为每个程序成员指定一个名称，以便于参考测试要求或EUT。对于实验室工作的快速设置，手动模式是一种无需任何限制测试即可更改输出值和ob-serve测量数据的简单方法。
手动模式允许设置单个输出参数设置和限制。通过设置电压和频率限制，可以避免可能损坏EUT的意外输出设置。按下测试输出按钮时，EUT通电，LCD屏幕显示所有测量值。大字符用于电压和从显示上半部分的可用测量值中选择的另一个参数。
程序模式允许对EUT应用多达九个定时测试步骤的序列。在每个步骤中，采取测量并与预设的通过/失败限值进行比较。如果所有选择的测量都通过，一旦编程的停留时间到期，输出将进入下一测试步骤。如果没有，则发出警报并切断EUT的电源。此模式非常适合于生产测试和通过-失败测试，无需开发测试软件。
程序可以存储在50个可用的非易失性存储器位置，以便快速调用。可以为每个程序成员指定一个名称，以便于参考测试要求或EUT。对于实验室工作的快速设置，手动模式是一种无需任何限制测试即可更改输出值和ob-serve测量数据的简单方法。
手动模式允许设置单个输出参数设置和限制。通过设置电压和频率限制，可以避免可能损坏EUT的意外输出设置。按下测试输出按钮时，EUT通电，LCD屏幕显示所有测量值。大字符用于电压和从显示上半部分的可用测量值中选择的另一个参数。
程序模式允许对EUT应用多达九个定时测试步骤的序列。在每个步骤中，采取测量并与预设的通过/失败限值进行比较。如果所有选择的测量都通过，一旦编程的停留时间到期，输出将进入下一测试步骤。如果没有，则发出警报并切断EUT的电源。此模式非常适合于生产测试和通过-失败测试，无需开发测试软件。

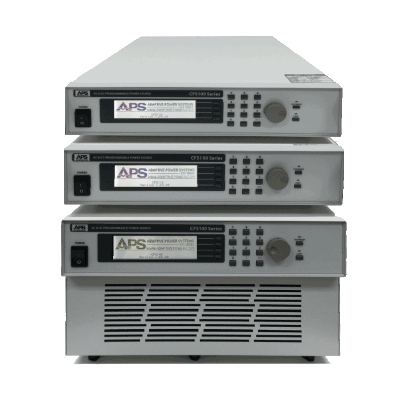

CFS100可编程电源选型说明
| MODEL | DESCRIPTION |
| CFS108 | AC&DC Power Source， 800VA， USB/RS232 |
| CFS108-LAN | AC&DC Power Source， 800VA， LAN/RS232 |
| CFS116-208 | AC&DC Power Source， 1600VA， USB/RS232 |
| CFS116-208-LAN | AC&DC Power Source， 1600VA， LAN/RS232 |
| CFS116-230 | AC&DC Power Source， 1600VA， USB/RS232 |
| CFS116-230-LAN | AC&DC Power Source， 1600VA， LAN/RS232 |
| CFS140-208 | AC&DC Power Source， 4000VA， USB/RS232 |
| CFS140-208-LAN | AC&DC Power Source， 4000VA， LAN/RS232 |
| CFS140-230 | AC&DC Power Source， 4000VA， USB/RS232 |
| CFS140-230-LAN | AC&DC Power Source， 4000VA， LAN/RS232 |
