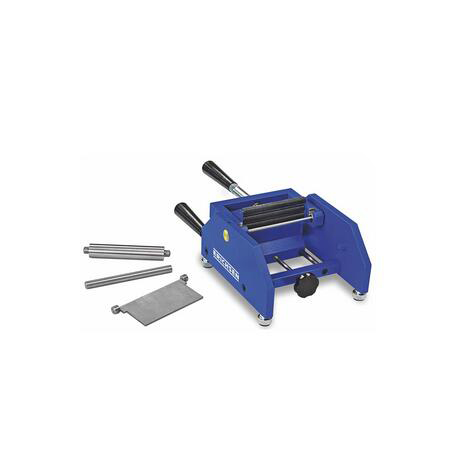

德国ERICHSEN 266S型（柱轴）弯曲试验仪概述由搪瓷钢制成，结构紧凑坚固，适合桌面使用。由14种不同直径的圆柱（2~32mm）可供自由选择（在 低的2、3和4mm的直径是由钢板制成），3个压力滚轴与圆轴的轴线平行，由刚性PVC制成，整台仪器装在一个坚固的塑料盒中。

德国ERICHSEN 266S型（柱轴）弯曲试验仪目的和应用

柱轴弯曲试验仪是通用的测量涂层受到弯曲压力时，涂层本身的柔韧性能和附着力性能的方法。

266S型柱轴弯曲试验仪符合多种标准：EN ISO 1519，EN 13523-7，ASTM D 522。
可测 大样品宽度为100mm。



德国ERICHSEN 266S型（柱轴）弯曲试验仪的测试原理

柱轴弯曲试验仪用于确定涂层弯曲时，出现裂纹或破裂时的 大柱轴直径。



德国ERICHSEN 266S型（柱轴）弯曲试验仪的测试程序：

把弯曲机构的旋杆转到左手边的极限处（与黑色旋转把手相对），此动作可以松开圆柱的贮槽。将所需的圆柱放入槽中，将测试片垂直插入到圆柱和压力辊轴之间（涂层面对着弯曲杆），并推入下端的夹紧装置之间。夹紧装置可以调节，但是此时夹紧装置不宜完全锁紧。拉动黑色旋转把手，通过导向辊，和夹紧单元一起滑动插入的测试片，使他的位置对着圆轴。然后完全锁紧黑色的旋转把手，确定夹紧单元和测试板固定在此位置。旋转弯曲杆上的螺丝，压力辊便作用于测试片上，圆轴则在下方，转动弯曲杆，一直到达仪器的右手边极限位置，此运动将引起测试片围绕所选定的圆轴弯曲。弯曲过程需在一个平稳的运动中进行，时间为1~2秒。
