在工业过程控制、设备运维检修、仪表计量校准等场景中，温度仪表的精准度直接关系生产安全与数据可靠性。OMEGA CL510A-1温度模拟器作为便携式高精度RTD温度校准设备，专注于Pt100（α=0.00385）热电阻信号模拟，可直接为温度变送器、PLC、控制器、记录仪等设备提供标准电阻与温度信号，无需真实温度源即可完成校准与检测。设备具备便携机身、高测量精度、宽温工作范围与完善电气保护，适配现场快速校准与实验室精密标定需求。本文结合官方权威技术资料，全面解析OMEGA CL510A-1的产品设计、模拟测试原理、核心参数、实操方法与行业应用，为用户提供完整设备使用指南。OMEGA CL510A-1温度模拟器是一款专用于校准和测试RTD（铂电阻温度检测器）过程仪表的便携式高精度设备，支持Pt100传感器类型（α=0.00385），可在现场或实验室中直接以°C或°F单位进行温度模拟输出，简化校准流程‌。

OMEGA CL510A-1温度模拟器产品定位与工业设计

OMEGA CL510A-1温度模拟器定位于手持式单类型热电阻温度校准模拟器，核心服务于工业现场温度仪表校准、实验室计量检测、设备安装调试等场景，专注匹配Pt100（α=0.00385）标准热电阻信号模拟需求。设备摒弃复杂功能设计，围绕高精度、便携化、易操作、高可靠四大核心目标优化硬件配置，满足现场与实验室双重使用需求。

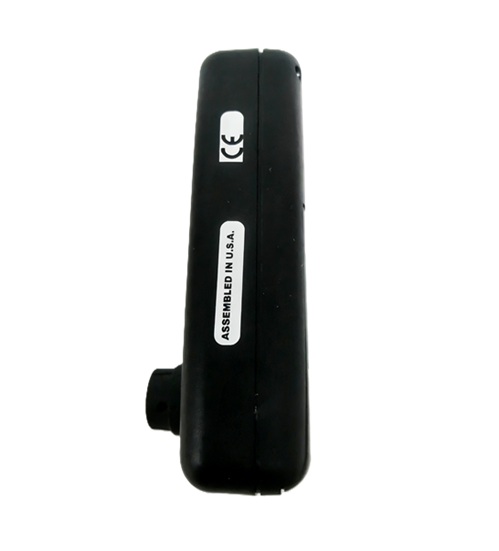

在物理设计层面，OMEGA CL510A-1温度模拟器采用紧凑型机身设计，尺寸为126mm×69mm×45mm，含电池整机重量仅0.24kg，单手可握持操作，便于现场巡检、高空作业、设备机柜内部等狭小空间使用。机身采用耐磨抗摔材质，适应工业现场复杂环境，工作温度范围覆盖-25℃至60℃，相对湿度适配0-90%无冷凝环境，可在车间、户外、冷库等多种温度环境下稳定运行。显示系统搭载高对比度LCD显示屏，配备LED背光功能，即使在昏暗厂房、夜间现场等光线不足环境中，也能清晰读取温度与电阻数值，支持℃/℉双单位切换显示，满足不同地区使用习惯。 供电与防护设计兼顾续航与安全，OMEGA CL510A-1温度模拟器采用4节1.5VAA碱性电池供电，标准工作模式下续航可达50小时，满足长时间现场连续校准需求，设备内置低电量提醒功能，剩余1小时工作时长时自动提示，避免中途断电影响校准工作。电气防护方面，设备具备60Vdc过压保护功能，可承受30秒短时过压冲击，有效防止误接线、反向接入等操作失误导致的设备损坏，提升现场使用安全性。操作界面采用数字电位器旋钮设计，可快速精准调节输出参数，调节精度可达0.1℃，无需查阅电阻温度对照表，直接以温度单位设定输出信号，大幅降低操作难度。

OMEGA CL510A-1温度模拟器核心测试与模拟原理

OMEGA CL510A-1温度模拟器的核心工作原理基于精密电阻模拟与信号转换技术，通过内部高精度电路生成与目标温度对应的Pt100热电阻阻值，模拟热电阻随温度变化的电气特性，替代真实热电阻向被测温度仪表输入标准信号，实现无需实际温度环境即可完成仪表校准与检测的功能。
热电阻温度模拟原理是设备的核心技术，OMEGA CL510A-1温度模拟器依据Pt100（α=0.00385）热电阻的温度-电阻特性曲线，通过内部数模转换与精密电阻网络，将用户设定的温度数值转换为对应标准电阻值输出。Pt100热电阻在0℃时阻值为100Ω，温度每升高1℃，阻值呈线性规律增加，设备内置高精度算法，精准匹配这一特性曲线，确保输出电阻值与设定温度严格对应。校准工作时，将模拟器直接接入被测温度仪表的RTD信号输入端，仪表读取模拟器输出的电阻信号后，转换为温度数值显示，通过对比仪表显示值与模拟器设定值，即可判断仪表精度是否达标，完成校准与误差修正。
信号输出与反馈原理方面，OMEGA CL510A-1温度模拟器支持外接激励电流输入，适配100μA至10.2mA的稳态或脉冲激励电流，内部采样电路实时监测外接激励信号，动态调整输出电阻值，确保不同激励电流条件下模拟信号的稳定性。设备采用双闭环反馈控制电路，实时修正输出误差，温度漂移系数控制在±0.05Ω/℃，环境温度变化对模拟精度的影响降至更低，保障不同工况下校准结果的一致性。
保护电路原理方面，过压保护电路实时监测输入输出端口电压，当电压超过60Vdc阈值时，快速切断核心模拟电路，避免高压损坏内部精密元件；反向接入保护机制可识别接线极性，防止电源反向接入导致的电路故障，双重防护设计提升设备在复杂现场环境中的耐用性与安全性。

OMEGA CL510A-1温度模拟器官方核心技术参数

表格

参数类别	具体指标	规格详情
设备类型	热电阻温度模拟器	单类型Pt100（α=0.00385）
测量精度	电阻精度	±(0.015%读数+0.05Ω)
	温度精度	±0.25℃（Pt100标准曲线）
分辨率	温度分辨率	0.1℃/0.1℉
	电阻分辨率	0.01Ω
模拟范围	电阻范围	0.00~410.00Ω
	温度范围	-200~850℃（Pt100）
环境参数	工作温度	-25℃~60℃
	湿度适配	0~90%无冷凝（0~35℃）
电气特性	激励电流	100μA~10.2mA
	过压保护	60Vdc（30秒短时耐受）
物理参数	尺寸	126×69×45mm
	重量	0.24kg（含电池）
供电系统	电池规格	4节AA1.5V碱性电池
	续航时长	50小时
	低电量提醒	剩余1小时工作时长提示
显示系统	屏幕类型	高对比度LCD+LED背光
	单位显示	℃/℉双单位切换

OMEGA CL510A-1温度模拟器功能特性与实操使用说明

OMEGA CL510A-1温度模拟器搭载多项贴合校准场景的实用功能，操作逻辑简洁易懂，新手可快速掌握规范使用方法，满足现场快速校准与实验室精密标定双重需求。
核心功能方面，设备支持直接温度设定功能，用户无需查阅Pt100热电阻温度-电阻对照表，通过旋钮直接设定目标温度值，设备自动转换为对应电阻信号输出，大幅提升校准效率。高精度调节功能可实现0.1℃精准微调，适配精密仪表的校准需求，背光显示功能支持昏暗环境操作，信息显示清晰直观。电池省电模式与低电量提醒功能，优化电源管理，保障长时间连续工作，过压保护、防误接线功能则全方位提升操作安全性。
实操使用流程标准化，开机前将测试导线连接至OMEGA CL510A-1温度模拟器输出端口与被测温度仪表信号输入端，确保接线牢固无松动。长按电源键开机，设备完成自检后进入待机界面，通过旋转数字电位器旋钮设定目标校准温度，可通过单位切换键选择℃或℉显示。参数设定完成后，设备实时输出对应标准电阻信号，观察被测仪表显示数值，对比模拟器设定温度与仪表显示温度，计算误差值并进行校准修正。校准完成后，长按电源键关机，整理导线完成操作。
现场校准注意事项，使用前需确认设备电量充足，避免中途断电；接线时严格遵循对应极性，防止反向接入；在强电磁干扰环境中，使用屏蔽导线减少信号干扰；校准完成后及时记录数据，确保校准过程可追溯。日常维护需用干燥软布擦拭机身，避免灰尘、油污进入端口，长期不用时取出电池，防止漏液损坏内部电路。

OMEGA CL510A-1温度模拟器多行业应用解决方案

OMEGA CL510A-1温度模拟器凭借便携、精准、易用的特性，广泛应用于工业自动化、电力运维、暖通空调、计量校准、食品制药等多个行业，为温度仪表校准提供高效解决方案。
在工业自动化领域，生产现场的温度变送器、温控器、PLC温度模块需定期校准，CL510A-1温度模拟器可直接接入设备信号端口，快速模拟不同温度点信号，无需停机拆卸仪表，不影响生产流程，大幅提升校准效率。在电力行业，发电机组、变电站的温度监测仪表校准，可借助设备的便携设计，完成高空、机柜内等狭小空间仪表检测，宽温工作范围适配电力现场复杂环境。 暖通空调与制冷行业，冷库、中央空调的温度控制器校准，可通过模拟器模拟低温、常温、高温等不同工况信号，验证控制器的响应精度与报警功能，保障温度控制稳定性。计量校准实验室中，设备作为标准温度信号源，用于Pt100热电阻仪表的精度标定与计量检测，高精度输出满足实验室计量溯源要求。食品制药行业，生产车间、仓储库房的温度记录仪校准，可通过模拟器模拟工艺要求温度点，确保温度监测数据精准可靠，符合行业生产规范。

OMEGA CL510A-1温度模拟器以成熟的热电阻模拟原理、高精度信号输出、便携化机身设计与完善安全防护，成为温度仪表校准领域的实用型设备。设备专注Pt100标准信号模拟，简化操作流程，兼顾现场快速校准与实验室精密检测需求，宽温环境适配与电气保护设计，提升复杂场景下的耐用性与安全性。从工业现场运维到实验室计量标定，从电力设备检测到食品制药质控，OMEGA CL510A-1温度模拟器以稳定可靠的表现，为温度仪表校准提供高效解决方案，是专业技术人员提升校准效率、保障数据精准的得力工具。
