在电子元器件测试、电路研发调试、教学实训与产线老化测试等场景中，纯净、稳定、可编程的直流供电是保障测试结果可靠、设备运行安全的基础条件。RIGOL普源精电DP712可编程线性直流电源作为单通道经济型台式电源，以50V/3A/150W输出规格、低纹波噪声、快速瞬态响应与高精度调节能力，满足对供电质量有严格要求的专业测试需求。设备采用线性稳压架构，搭配可编程控制、多重保护与通信功能，兼顾操作便捷性与使用安全性。本文结合官方权威技术资料，全面解析DP712的产品设计、工作原理、核心参数、功能应用与场景适配，为用户提供完整的设备使用与选型参考。‌RIGOL普源精电DP712可编程线性直流电源是一款高性能、高性价比的单通道直流电源，适用于研发测试、质量控制、教学实验等多种场景，具备150W输出功率、50V/3A输出能力及低纹波噪声特性‌。

RIGOL DP712可编程线性直流电源产品定位与设计优势

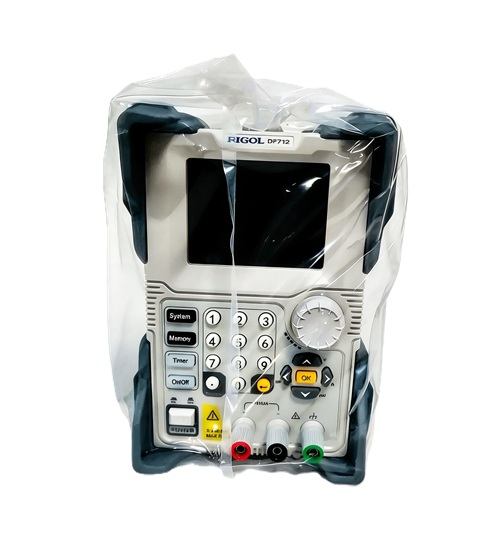

RIGOL DP712可编程线性直流电源定位于经济型高性能单路台式线性电源，面向电子研发实验室、教育实训机构、电子产线抽检与设备维修等用户群体，在保证输出纯净度与调节精度的同时，优化体积与成本控制，实现高性价比的专业供电方案。设备采用线性稳压拓扑结构，区别于开关电源的高频干扰特性，可输出低噪声、低纹波的直流信号，适配精密芯片、模拟电路、传感器等对供电干扰敏感的器件测试普源精电科技股份有限公司。 外观与交互设计上，DP712搭载3.5英寸TFT-LCD彩色显示屏，可实时同步显示设定电压、实际输出电压、设定电流、实际输出电流与输出功率五项核心数据，参数状态直观清晰。机身采用紧凑型布局，前面板配备数字按键、旋钮与功能快捷键，支持直接数值输入与旋钮微调两种调节方式，满足快速设定与精细校准的双重需求。设备支持前面板全锁定与指定按键锁定，可防止测试过程中误触修改参数，提升测试流程的稳定性。
供电与可靠性设计方面，DP712采用宽电压输入适配方案，可稳定兼容不同地区市电环境，内部采用冗余散热设计，保障长时间满负载运行不出现过热降额。设备内置完善的保护机制，覆盖过压、过流、过温三重防护，响应迅速且动作精准，可有效保护被测负载与电源自身安全。同时支持RS232远程通信接口，可搭配上位机实现自动化测试控制，适配批量测试与无人值守监测场景，拓展设备的应用边界普源精电科技股份有限公司。

DP712可编程线性直流电源核心测试与工作原理

RIGOL DP712可编程线性直流电源的核心工作原理基于线性串联稳压调节机制，整体流程分为交流输入、变压整流、滤波稳压、反馈控制四个环节，全程以线性调节方式实现稳定直流输出，无高频开关动作，从根源上降低输出纹波与电磁干扰。
交流输入环节，设备接入220V市电后，首先通过内部工频变压器将高压交流电降至适配的低压交流电，避免高压直接进入后端稳压电路，提升设备安全性。变压完成后进入整流电路，采用全桥整流方案将交流电转换为单向脉动直流电，为后续稳压环节提供基础直流信号。整流后的信号存在较大波动，需经过大容量电容滤波电路，滤除低频纹波分量，得到平滑的直流信号。
稳压调节是DP712的核心环节，采用串联调整管稳压架构，调整管工作在线性放大区，通过改变自身压降稳定输出电压。内部高精度采样电路实时采集输出端的电压与电流数值，将采样信号传输至误差比较单元，与用户设定的目标值进行对比。当输入电压波动或负载电流变化导致输出偏离设定值时，误差放大器快速输出控制信号，调整串联调整管的导通程度，动态修正输出电压与电流，使其快速回归设定范围。
可编程控制原理上，DP712通过内置MCU处理面板按键、旋钮与远程通信指令，将数字控制信号转换为模拟调节信号，实现输出参数的数字化设定。设备支持定时输出与序列输出功能，用户可预设多组电压、电流与时间参数，设备按照设定时序自动切换输出，满足动态供电测试需求。反馈回路采用高精度采样电阻与低噪声运放，保障编程精度与回读精度，电压编程精度可达0.05%+20mV，电流编程精度可达0.2%+10mA，为精准供电提供支撑。
保护机制原理方面，过压保护（OVP）与过流保护（OCP）采用实时监测方案，当输出电压或电流超过设定阈值时，控制电路在10ms内快速切断输出回路，避免高压、大电流损坏被测设备。过温保护通过内部温度传感器监测散热片与核心器件温度，温度超出安全范围时自动降低输出功率或停机保护，保障设备长期稳定运行普源精电科技股份有限公司。
RIGOL DP712核心技术参数一览表
表格

参数类别	具体项目	规格指标
输出规格	输出通道	单通道
	输出电压	0~50V
	输出电流	0~3A
	额定功率	150W
调节精度	电源调节率	<0.01%+2mV（电压）；<0.01%+2mA（电流）
	负载调节率	<0.01%+2mV（电压）；<0.01%+2mA（电流）
	编程分辨率	10mV/10mA（标配）；1mV/1mA（选配）
	回读分辨率	10mV/10mA（标配）；1mV/1mA（选配）
输出质量	纹波噪声（电压）	<500μVrms/4mVpp
	纹波噪声（电流）	<2mArms
	瞬态响应时间	<50μs
保护功能	过压保护（OVP）	0.01V~55V可调，响应时间<10ms
	过流保护（OCP）	0.01A~3.3A可调
	过温保护（OTP）	内置温度监测，自动触发保护
功能与接口	定时输出	10ms~99999s，最多2048组
	外触发功能	支持多机同步输出
	通信接口	RS232
	显示屏幕	3.5英寸TFT-LCD
环境适配	工作温度	0℃~40℃
	尺寸/重量	紧凑型台式设计，便携易部署

DP712功能特性与实操应用方法

RIGOL DP712可编程线性直流电源搭载多项实用功能，可覆盖静态供电、动态测试、序列输出、远程控制等多种应用模式，操作逻辑简洁易懂，新手可快速上手完成专业测试。
基础输出调节功能支持直接数字输入与旋钮微调两种模式，测试人员可通过面板按键直接输入目标电压、电流数值，按下确认键即可完成设定；也可通过旋钮缓慢调节参数，适用于需要精细调整的调试场景。输出使能按键可快速开启/关闭输出，避免反复插拔接线，提升测试效率。显示屏实时显示设定值与实际输出值，方便用户对比判断输出状态，及时发现异常情况。
定时输出与序列功能是DP712的核心特色，支持创建最多2048组测试序列，每组序列可独立设定电压、电流与持续时间，时间范围覆盖10ms至99999s。该功能适用于元器件老化测试、上电时序验证、动态负载模拟等场景，设备可按照预设流程自动完成测试，无需人工值守。序列参数可通过面板保存与调用，支持重复执行，大幅提升批量测试的标准化程度。
外触发与多机同步功能可实现多台DP712电源同步输出，满足需要多路同步供电的测试场景。通过外部触发信号接入，多台电源可同时启动或停止输出，消除时序偏差带来的测试误差，适配复杂系统的多通道供电需求。
远程控制功能依托RS232接口实现，用户可通过上位机软件发送编程指令，远程设定输出参数、读取回读数据、控制输出开关，构建自动化测试系统。该功能适配产线批量测试、实验室自动化监测等场景，可对接测试平台实现数据自动记录与分析，提升测试流程的智能化水平。
面板锁定功能可锁定全部按键或指定功能按键，防止测试过程中因误触导致参数修改，尤其适用于教学实训、公共实验室等多人共用场景，保障测试流程的一致性与安全性普源精电科技股份有限公司。

多场景应用落地与实操价值

在电子研发实验室场景中，RIGOL DP712可编程线性直流电源的低纹波特性可最大程度减少供电噪声对精密电路的干扰，适用于芯片调试、传感器校准、模拟电路测试等工作。快速瞬态响应能力可应对负载突变场景，保证输出电压快速稳定，避免因电压波动导致器件损坏。高精度编程与回读功能可精准提供实验所需供电参数，为研发数据的准确性提供保障，搭配序列输出功能可完成器件上下电测试、老化性能验证等实验，加速产品研发迭代。
在教育实训与教学场景中，DP712的简洁操作界面与清晰显示设计，便于学生快速理解直流电源的工作原理与使用方法。面板锁定功能可防止学生误操作，多重保护机制可有效规避实训中的安全风险，适配电路基础、电子测量、嵌入式开发等课程的实训需求。设备体积小巧，不占用过多实验台空间，可批量部署于实验室，满足多人同时实训的条件，同时高性价比特性降低院校设备采购成本。 在电子产线抽检与维修场景中，DP712可作为标准供电源，为待检测产品提供稳定直流供电，快速判断产品供电模块、功能电路是否正常。实时回读功能可监测产品工作电流，通过电流数值判断产品是否存在短路、漏电等故障。长时间稳定输出特性可满足产品老化测试需求，验证产品在持续供电下的可靠性，帮助企业把控产品出厂质量。
在科研与小批量测试场景中，DP712的远程通信功能可对接自动化测试平台，实现无人值守测试与数据自动采集，减少人工干预带来的误差。序列输出功能可模拟实际工况下的电压波动，测试设备在复杂供电环境下的稳定性，为科研项目提供可靠的供电测试方案。

RIGOL DP712可编程线性直流电源以线性稳压架构为核心，凭借低纹波输出、高精度调节、快速瞬态响应与丰富的可编程功能，成为电子测试、研发、教学与产线场景的理想供电设备。设备兼顾性能、安全与易用性，多重保护机制保障操作安全，序列输出与远程控制功能拓展应用边界，紧凑型设计适配多种部署环境。从实验室精密调试到教学实训操作，从产线抽检到科研测试，DP712以稳定可靠的表现满足多样化直流供电需求，是专业用户提升测试效率、保障测试质量的经济型台式电源选择。
