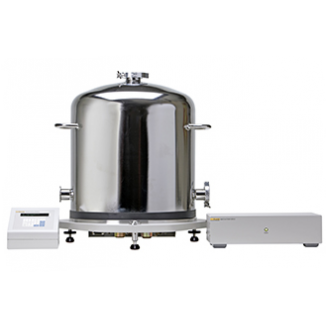

Fluke PG9607 活塞式压力计

全自动基准级活塞式压力计,支持表压、绝压,可达到10MPa PG9607设计作为较高准确度的参考基准活塞压力计。基于超过15年的50mm活塞设计、制造和校准经验,PG9607使用更高性能的大尺寸活塞模块PC-9607-5,可以实现很低不确定度的活塞几何尺寸溯源。该活塞模块的压力-质量系数为5kPa/kg,采用静止活塞和悬浮套筒设计,配合100kg砝码组在500kPa范围内实现良好的性能。PG9607的活塞安装座上具有独立的活塞间隙控制压力入口,可使活塞杆和活塞套筒之间的间隙随......

产品描述

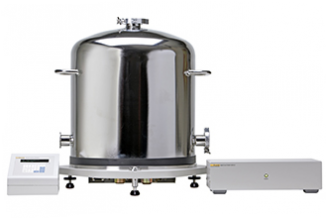

Fluke PG9607 活塞式压力计
全自动基准级活塞式压力计,支持表压、绝压,可达到10MPa
PG9607设计作为较高准确度的参考基准活塞压力计。基于超过15年的50mm活塞设计、制造和校准经验,PG9607使用更高性能的大尺寸活塞模块PC-9607-5,可以实现很低不确定度的活塞几何尺寸溯源。该活塞模块的压力-质量系数为5kPa/kg,采用静止活塞和悬浮套筒设计,配合100kg砝码组在500kPa范围内实现良好的性能。PG9607的活塞安装座上具有独立的活塞间隙控制压力入口,可使活塞杆和活塞套筒之间的间隙随压力变化而变化,可用于更高水平的研究工作。

  • 创新技术的气体压力工作基准。
  • 专为计量研究设计。
  • 两种型号可选。
  • 全自动化压力校准。

创新技术的气体压力工作基准
二十多年前,福禄克的PG7000系列活塞压力计向世人展示了集成传感和测量技术、良好的性能和基于人体工程学的先进设计,体现出巨大优势。如今,PG9000系列活塞压力计在此基础上增加了更多创新,进一步提高压力测量水平。

PG9000系列活塞压力计可自动实现活塞旋转和砝码加载。全部的传感器和旋转控制的电子器件都位于外部模块中。由于任何影响压力测量的因素都位于活塞底座外部,即使长时间使用真空泵操作,这种结构的底座也可以实现较大的温度稳定性。

PG9000系列活塞压力计的安装底座中集成了两个高精度铂电阻温度计来测量活塞温度,以减小活塞模块的温度不确定度影响。这两个传感器可以方便地拆下来进行校准。可选的真空参考组件中还包含高精度的真空计,可以在绝压模式下更加准确的测量残余压力。PG9000还可以使用外部的真空传感器,满足各种应用需求。

专为基础计量研究设计
PG9000系列活塞压力计是福禄克公司的新一代气压(绝压/表压)活塞压力基准。该系列产品专门设计用于计量和研究机构实现高水平的压力量值复现和传递。PG9000活塞压力计使用100kg砝码组,使得每个活塞模块都可实现更宽的压力量程,不同活塞模块的量程之间有更大的压力重叠,以便实现相互比较。

全自动化压力校准

PG9000系列活塞压力计使用AMH全自动砝码加载技术,支持100kg自动加码砝码组,在表压和绝压下均可实现全自动测试。自动加码大大消除了由人工加载可能造成的磨损,提高砝码组稳定性。绝压模式时自动加码机构在钟罩内工作,无需破坏真空即可完成不同压力点的砝码加载工作,节省了手工更换砝码时将真空释放掉再重新建立真空而耗费的大量时间。持续不断的真空可以实现更低的真空度和更稳定的残留真空值。

自动加码使得测试时间大大缩短,工作效率大大提高,尤其是在进行绝压测试时更为显著。更重要的是,自动化的操作更加有利于提高测量的复现性,更加适合进行大量压力点的测试,这些工作在手动操作时都非常困难。当配合使用COMPASS®压力校准管理软件时,测试可以实现完全无人值守的全自动化运行。

长期以来,福禄克公司与世界各国的国家计量院开展广泛合作,致力于获得较低的压力测量不确定度,并向各国家计量院和高端压力计量实验室供应了大量的活塞压力计产品。PG9000系列活塞压力基准正是这些高水平工作的结晶。

技术指标

通用技术指标
较大压力量程 表压:11kPa~500kPa;绝压:11kPa~500kPa
工作介质 气压:空气,氦气,氮气
较大砝码质量 100kg
压力连接件 DH200 为密封和轭圈型接头,适用于1/4 in (6 mm)圆锥形左旋螺杆,与AE SF250C HIP LF4相当。
通讯接口 RS-232 COM1:连接主计算机;COM2:外部气压计
COM3:自动压力控制器
重量 34kg (不含砝码)
尺寸 34.1 cm x 54.3 cm x 52.3 cm
工作温度范围 15~35oC
电源 85~264VAC,22VA
压力测量指标
活塞模块型号 PC-9607-5
平台 PG9607
灵敏度 0.02 Pa + 0.5 ppm
复现性 ±2ppm
典型下降速率 0.25 mm/min
型号
型号 描述
PG9607

气体活塞式压力计平台,电机驱动旋转

PG9600-VAC-REF 可选的真空参考硬件

进行绝压测量所需要的硬件。


包含:



  • 不锈钢真空室(钟型玻璃罩)型件包含排气阀及配件。
  • 带 CDG 的真空测量套件,手动阀和互联,接口和配件。

交付时采用可重复使用的运输箱,并附带校准证书。。真空泵以及与钟型玻璃罩型件的互联分别单独供应。

PC-9607-5

砝码产生压力:5 kPa/kg

很小压力:11 kPa

较大压力:500 kPa

MS-7001-35

砝码套件(在没有 AMH 的情况下用于手动操作)
额定总质量:35 kg

MS-7002-35

35kg砝码组

MS-7002-40

40kg砝码组

MS-7002-45

45kg砝码组

MS-7002-55

55kg砝码组

MS-7002-80

80kg砝码组

MS-7002-100

100kg砝码组

AMH-100-VAC

自动砝码加载装置,高达100kg

MS-AMH-100

100kg自动加码砝码组

MS-AMH-60

60kg自动加码砝码组

MS-AMH-90

砝码套件(在有 AMH 情况下用于自动操作)


额定总质量:90 kg


质量组包含 AMH 质量携带钟交付时采用可重复使用的外包装和存储运输箱,并附带校准证书。


如果不需要较大的压力量程,可以使用小于 100 kg 的质量组。







MB-7002-0.8

质量钟


要将手动质量组与 PG9607 结合使用,必须购买质量钟。质量钟不包含在 PG9607 平台或手动质量组中。



通用配件:

配件 描述
AMH-100

自动加码器

MPC1-1000

手动操作的气压控制器,压力量程真空可达到 7 MPa (1,000 psi)

COMPASS

校准软件

PPC4 A700Ku

自动压力控制器/校准器
利用 PPC4,可以进行自动压力控制和活塞式浮动
