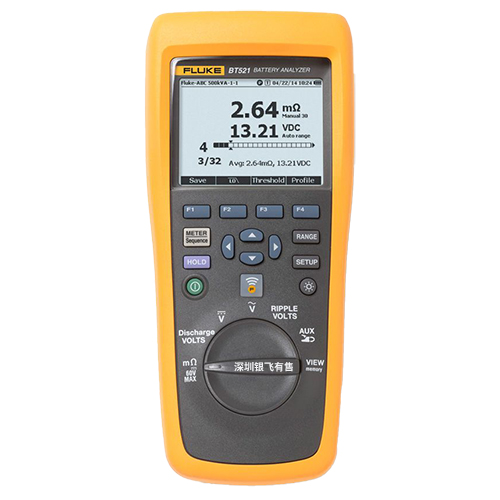

Fluke BT520 蓄电池分析仪
降低测试复杂性、简化工作流程和直观的用户界面让电池测试变得简单。 作为一款理想的测试工具，BT508能够实现对用于后备电池应用的各个蓄电池和电池组的维护、故障诊断还有性能测试。 直观的用户界面、紧凑的设计与坚固的结构是获得性能良好、测试结果与可靠性的保障。 配置了广泛的电池测试功能，包括直流电压与内阻的同步采集，连接片电阻测试以及使用集成了红外测温系统的互动式手柄对温度进行同步测量。 专门用于测量所有类型的后备......
产品描述
降低测试复杂性、简化工作流程和直观的用户界面让电池测试变得简单。
- 作为一款理想的测试工具，BT508能够实现对用于后备电池应用的各个蓄电池和电池组的维护、故障诊断还有性能测试。
- 直观的用户界面、紧凑的设计与坚固的结构是获得性能良好、测试结果与可靠性的保障。
- 配置了广泛的电池测试功能，包括直流电压与内阻的同步采集，连接片电阻测试以及使用集成了红外测温系统的互动式手柄对温度进行同步测量。
- 专门用于测量所有类型的后备电池。
Fluke BT520 主要特点：(用于测量放置于电池机架或空间狭小的蓄电池）
- 除上述之外还包括。
- BTL20 交互式测试手柄，配有长短探头和加长杆，并整合了提供可视和音频反馈的内置 LCD 显示屏和扬声器。
- 携带软包（大号）。
电压和电阻阈值
利用 Fluke 电池分析仪，您可以快速而轻松地定义测量的上下阈值或容限范围。在测试过程中，将测量值与预定义的阈值自动进行比较，每次测量后生成“通过、“失败或“警告指示。可以存储 10 组阈值，并且阈值指示的确定取决于以下条件：
| 电压 | 电阻 | |||
| > 电压下限 | < 电压下限 | < 参考值 |
> 参考值和 < 参考值 x （1+警告 %） |
参考值 x（1+失败） |
| 通过 | 失败 | 通过 | 警告 | 失败 |
Fluke 电池管理软件
Fluke 电池管理软件让您可以快速而轻松地将数据从蓄电池分析仪导入 PC。测量数据和电池档案信息通过管理软件进行存储和归档，并可用于对比结果、电导之间切换结果以及进行趋势分析。可使用所有测量数据、电池档案和分析信息轻松地生成报告。
- 快速查看保存的读数
- 档案管理
- 提供电池组柱状图，并由很终用户定义阈值
- 电池的历史趋势数据
- 多轮放电电压
- 快速生成报告
- 升级 Fluke 蓄电池分析仪固件
- 在电导和电阻数值之间切换结果
Fluke 电池分析移动应用
BT521 还可通过专用的 Fluke 蓄电池分析移动应用对测量数据进行传输，它提供无线通信用于数据下载和远程显示，（注：Fluke BT521 目前并不与 Fluke Connect 兼容）。利用 Fluke 蓄电池分析移动应用，您可以：
- 浏览档案
- 查看序列测试数据
- 通过电子邮件发送序列测试数据
| 功能 | 量程 | 分辨率 | 精度 | BT508 | BT510 | BT520 | BT521 |
| 电池电阻1 | 3 mΩ | 0.001 mΩ | 1% + 8 | ● | ● | ● | ● |
| 30 mΩ | 0.01 mΩ | 0.8% + 6 | ● | ● | ● | ● | |
| 300 mΩ | 0.1 mΩ | 0.8% + 6 | ● | ● | ● | ● | |
| 3000 mΩ | 1 mΩ | 0.8% + 6 | ● | ● | ● | ● | |
| Vdc | 6 V | 0.001 v | 0.09% + 5 | ● | ● | ● | ● |
| 60 V | 0.01 v | 0.09% + 5 | ● | ● | ● | ● | |
| 600 V | 0.1 v | 0.09% + 5 | ● | ● | ● | ● | |
| 1000 v | 1V | 0.09% + 5 | ● | ||||
| Vac（45 Hz 到 500 Hz，800 Hz 滤波器） | 600 v | 0.1 v | 2% + 10 | ● | ● | ● | |
| 频率（显示 Vac 和 Aac）2 | 500 Hz | 0.1 Hz | 0.5% + 8 | ● | ● | ● | |
| 交流电压纹波（较大 20KHz） | 600 mV | 0.1 mV | 3% + 20 | ● | ● | ● | |
| 6000 mV | 1 mV | 3% + 10 | ● | ● | ● | ||
| Adc/Aac（使用 Fluke i410 附件） | 400 A | 1:00 AM | 3.5% + 2 | ● | |||
| 温度 | 0°C 至 60°C | 1°C | 2°C (4 °F) | ● | |||
| 万用表模式 | 每个测试档位可以存储 999 组带有时间戳的数据 | ||||||
| 序列测量模式 | 可存储 100 个档案 每个档案可同时存储 450 节电池数据、8 轮放电电压、20 个直流电 压测试点数据、20 个交流电压测试点数据、20 个纹波电压测试点数据和 20 个电流测试点数据。 | ||||||
|
1 测量基于交流注入法。注入源信号小于 100 mA、1 kHz。 2 触发电平 VAC：10 mV；Aac：10 A |
|||||||
| 测量模式 | BT508 | BT510 | BT520 | BT521 |
| 电阻 (mΩ) | ● | ● | ● | ● |
| 电池电压 | ● | ● | ● | ● |
| 直流电压 | ● | ● | ● | ● |
| 直流电压和频率 (Hz) | ● | ● | ● | |
| 纹波电压 | ● | ● | ● | |
| 电池负极柱温度 | ● | |||
| 直流和交流电流（和频率） | ● | |||
| 万用表模式 | ● | ● | ● | |
| 序列测量模式 | ● | ● | ● | |
| 放电电压管理 | ● | ● | ● | |
| 自动测量保存 | ● | ● | ● | |
| 无线通信 | ● | |||
| 内存视图 | ● | ● | ● |
| 通用技术指标 | |||||||
| 尺寸（高 x 宽 x 深） | 22 cm x 10.3 cm x 5.8 cm (9 in x 4 in x 2 in) | ||||||
| 重量 | 850 g (1.9 lb) | ||||||
| 屏幕尺寸 | 7.7 cm x 5.6 cm (3 in x 2.2 in) | ||||||
| 接口 | USB mini | ||||||
| 保修期 | 3 年 | ||||||
| 环境规格 | |||||||
| 工作温度 | 0°C 至 40°C | ||||||
| 存放温度 | -20°C 至 50°C | ||||||
| 锂电池充电温度 | 0°C 至 40°C | ||||||
| 工作湿度 | 无冷凝 (<10°C) | ||||||
| 相对湿度 <= 80%（10°C 至 30°C） | |||||||
| 相对湿度 <= 75%（30°C 至 40°C） | |||||||
| 海拔高度（操作） | 海拔 2000 米内 | ||||||
| 海拔高度（存储） | 海拔 12,000 米内 | ||||||
| IP 等级 | IP40 | ||||||
| 无线射频 | FCC ClassA | ||||||
| 振动 | MIL-PRF-28800F： 2 级 | ||||||
| 冲击 | 1 米跌落 | ||||||
| 温度系数 | 大于 28°C，低于 18°C，每度加上 0.1× 规定精确度 | ||||||
| 安全标准 | CATIII 600V, 1000Vdc MAX | ||||||
| 电磁兼容性 (EMC) | IEC 61326 | ||||||
| ROHS | 中国，欧洲 | ||||||
| 防护等级 2 | 污染等级 II | ||||||
| 电池标准 | UN38.3 | ||||||
| UL2054 | |||||||
| IEC62133 | |||||||
| 2G per IEC68-2-26, 25G, and 29 | |||||||
型号与配件：
| 型号名称 | 描述 |
| Fluke BT508 |
Fluke BT508 蓄电池内阻分析仪
|
| Fluke BT510 |
Fluke BT510 电池分析仪
|
| Fluke BT520 |
Fluke BT520 电池分析仪
|
| Fluke BT521 |
Fluke BT521 电池分析仪
|
| Test Probes | |
| Fluke BTL20 | 交互式电池分析仪测试探头 |
| Fluke BTL21 | 带温度传感器的交互式蓄电池分析仪测试探头 |
| Other Accessories | |
| Fluke B4WTP | 4 线制测试探针 |
| Fluke BCR | 电阻零点校准板 |
| Fluke TPAK80-4 | 磁性吸盘 |
| 机套和挂件 | |
| Fluke C500L | 软携包（大型） |
| Fluke C500S | 软携包（小型） |
| 测试线，探头和线夹 | |
| Fluke BT500-探头 | 10 个替换探头，适用于 BTL10、BTL20 和 BTL21 |
| 电池，充电器和适配器 | |
| Fluke BC500 | 交流充电器 |
| Fluke BP500 | 锂电池 3000 mAh |
| Fluke BTL-A | 电压/电流探头适配器 |
| Test Leads | |
| Fluke BTL10 |
基础蓄电池分析仪测试线 |
