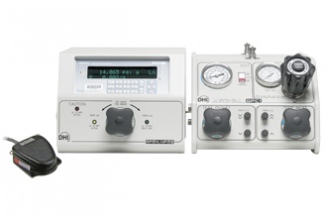

Fluke PGC-10000-AF 气动仪表校准器

PGC-10000-AF 是GPC1 高压气体调节器和 RPM4 A70M/A20M 精密压力测量仪的一种特殊配置。这种特殊配置被美国军方实验室PMELs选为指定的高压气体校准系统。 利用GPC1和GB-152气体增压器,操作人员可以轻松产生并调节压力,将压力调整到指定的压力点后,RPM4就可以精确测量压力。 RPM4的嵌入式软件可输入DUT范围和允差,自动设置校准程序。然后进行测试、采集数据,并且在每个点自动通知符合或超出允差条件。 使用气体作为工作介质,量程从500 到 10,000 psi (3.5 到......

产品描述

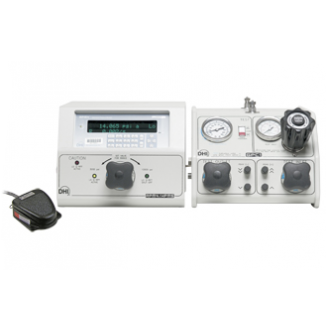

Fluke PGC-10000-AF 气动仪表校准器
PGC-10000-AF 是GPC1 高压气体调节器和 RPM4 A70M/A20M 精密压力测量仪的一种特殊配置。这种特殊配置被美国军方实验室PMELs选为指定的高压气体校准系统。

利用GPC1和GB-152气体增压器,操作人员可以轻松产生并调节压力,将压力调整到指定的压力点后,RPM4就可以精确测量压力。

RPM4的嵌入式软件可输入DUT范围和允差,自动设置校准程序。然后进行测试、采集数据,并且在每个点自动通知符合或超出允差条件。

使用气体作为工作介质,量程从500 到 10,000 psi (3.5 到 70 MPa)

  • 可以校准 500 到 10,000 psi (70 MPa) 的气体介质被检设备。
  • 操作简单。
  • 包含气体增压器GB-152。
  • 可轻松将压力调节到设置点,并从RPM4读取真实值。
  • 内置校准程序。
  • 多种压力单位可选。
  • 支持表压和绝压模式。
  • 包含 RS232 和 IEEE-488 接口,与 COMPASS® for Pressure 软件兼容。
技术指标
常规信息
电源 85 到 264 VAC,50/60 Hz,较大 25 VA;12 VDC,1.2A
驱动气源
高压气源 400 到 3,000 psi(3 到 20 MPa),较大高压输出为高压气源乘以 25
工作温度范围 18 到 28°C(64 到 82°F)
重量
RPM4: 11.0 kg (22 lb)
GPC1: 24.0 kg (53 lb)
GB-152: 16.4 kg (36 lb)
总重量: 51.4 kg (113 lb)
总尺寸: 75 cm 宽 x 60 cm 深 (30 in. x 24 in.)
压力量程
表压模式: 0 至 10,000 psi
绝压模式: 大气压到 10,000 psi (70 MPa)
工作介质 无腐蚀性气体
测试接口 提供 DH500(压盖轴环型接头,适用于圆锥形左旋螺杆,相当于 AE F250C、HIP HF4 等)、1/8 in. NPT M 转接头、1/4 in. NPT M 转接头、1/4 in. NPT F 转接头、AN4 M 转接头

RPM4压力量程

高压 Q-RPT 10,000 psi (70 MPa)
低压 Q-RPT 3,000 psi (20 MPa)

压力测量

精确度
高压 Q-RPT: ±0.0175% 读数或 0.44 psi (3 kPa) ,取较大值
低压 Q-RPT: ±0.0175% 读数或 0.13 psi (0.9 kPa) ,取较大值
工作温度范围 18 到 28°C
预测的稳定性 ±0.004% 读数
测量不确定度
高位 Q-RPT: ±0.02% 读数或 0.5 psi (3.5 kPa) ,取较大值
低位 Q-RPT: ±0.02% 读数或 0.15 psi (1 kPa) ,取较大值
型号
型号 描述
PGC-10000-AF

气压计校准器


包括:



  • GPC1-10000-AF 气压控制器
  • RPM4/HPMS A70M//A20M 参考压力监测器
  • GB-152-AF 气体增压器
  • 硬件互连
  • 测试连接适配器套件
  • RPM4/HPMS 的塑模运输箱
  • 操作与维护手册
  • 经 A2LA 认证的校准报告系统很终测试报告
