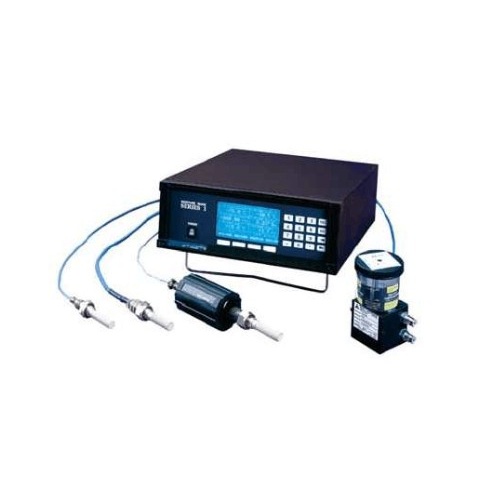

MIS1水份仪
MIS1 是 GE水分仪 系列中多通道、多功能、技术进的型号。 MIS1 测量 非水液体和气体的水分、压力和温度。并具有一个可选功能来 测量 气体中的氧浓度。另外,辅助输入接收任何传感器包括许多 GE 过程控制仪器的0/4~20mA或0~4V输出。此特点使 MIS1 真正成为多功能的水分仪,通过系统集成来节省成本。 为了进一步降低成本, MIS1 提供六个通道,显著节省了每个测量点的成本,并通过多种配置来满足特殊应用要求。 这款进 仪器 的一个特点是在一个带背景光......
产品描述
MIS1是GE水分仪系列中多通道、多功能、技术进的型号。MIS1测量非水液体和气体的水分、压力和温度。并具有一个可选功能来测量气体中的氧浓度。另外,辅助输入接收任何传感器包括许多GE过程控制仪器的0/4~20mA或0~4V输出。此特点使MIS1真正成为多功能的水分仪,通过系统集成来节省成本。
这款进仪器的一个特点是在一个带背景光的大液晶显示屏(LCD)上,通过六个通道实时同步显示六个水分、氧含量、压力及其他数据。菜单驱动的功能键容易访问以矩阵或线性图格式显示的数据。
MIS1水份仪配合MIS探头,可测量水分、温度和压力,这样便省去了对外部附加压力变送器和相应电源的需求。它适合于实验室与工业中多种工艺条件下气体和非水液体内水分的测量。MIS1还可与Panametrics水分探头一起使用。所有探头的标定均可溯源至NIST。
MIS1水份仪特点
·可选压力和温度输入,用于计算不同的测量参数
·NIST(美国国家技术标准局)可溯源标定
·可选架装、盘装、全天候防护外壳(4X类)、防爆外壳(7类)
·对应于突然干涸应用的计算机增强响应软件
·实时的矩阵化显示可同时显示六个参数
·通过辅助输入来测量其他参数
·显示微量ppbv级水分
·内置数据存储功能
·PCMCIA卡插槽提供扩充内存与仪表软件升级
MIS1水份仪应用
此种多通道分析仪可测量气体和非水液体中的水分及气体中的氧含量(可选功能)。它设计成固定安装。配合使用MIS、TF和M系列水分探头。适用于以下行业:
·石油化工
·天然气
·工业气体
·半导体
·加热炉气体/热处理
·电力生产
·空气干燥机
·制药
·航空
本安
所有输入(除辅助输入外)均为电流隔离与能量限制本安电路:
BAS01ATEX7097II(1)G[EExia]IIC–20°C~+50°C;
CSACUSClassI,Division2,GroupsB、C、DT4A–Assoc.
Elec.Apparatus[Exia]和ClassI,Division1,GroupsA,B,C&DT4
欧洲标准
符合电磁兼容性指令EMCDirective89/336/EEC,73/23/EECLVD(安装类别II,污染等级2)
输入
·水分:1~6通道
·温度:1~6通道
·压力:1~6通道
·氧含量:1~6通道辅助输入(可选):每个安装的通道两路辅助输入,用于0/4~20mA和0~4V装置。
模拟输出
每个通道两路模拟输出,内部光电隔离,10比特(0.1%)分辨率
可设定开关量输出
·0~2V,负载10kΩ
·0/4~20mA,串联电阻400Ω
数字输出
RS232串行通讯端口;信息以ASCII码格式传输
A/D分辨率
12比特,使用MIS探头可达16比特
计算机增强响应软件
标准:在突然干涸的应用中提供快速测量(3~5分钟响应时间)
数据记录
同时记录12个参数;存储在RAM中;记录长度取决于参数数量和时间间隔
内存
·标准:电池支持的64kBRAM
·可选:通过PCMCIA卡扩充至1MB(或更大)
PC接口软件
可选:PanaView仪器接口软件
报警继电器
·每个通道SPDT有2个可选的C形继电器;额定值2A,28VAC/28VDC
·每个通道的高/低报警可选标准或气密封继电器(用于CSA的Division2危险区);可在仪表测量范围内设定任何报警值。
报警设定点
精度±0.1°C露点
显示
图形/文本液晶显示,带背景光
显示功能
以文本和(或)图形方式,同时显示六个通道
电源要求
90~260VAC,50/60Hz,通用电源,可自动调节
温度
·操作32°F~140°F(0°C~60°C)
·存放:–22°F~158°F(–30°C~70°C)
数据保持
标定数据存放在电池支持的RAM中。
自动标定
在上电时及在用户设定的时间间隔内进行
外形尺寸(高x宽x深)
·架装:5.22″x19.00x″17.03″(13.26cmx48.26cmx43.26cm)
·台装:5.85″x13.94″x17.03″(14.86cmx35.41cmx43.26cm)
·盘装:8.25″x16.50″x17.03″(20.96cmx41.91cmx43.26cm)
·全天候防护外壳:22.23″x16.23″x9.48″(56.46cmx41.22cmx24.08cm)。此文章来自GE德鲁克。
