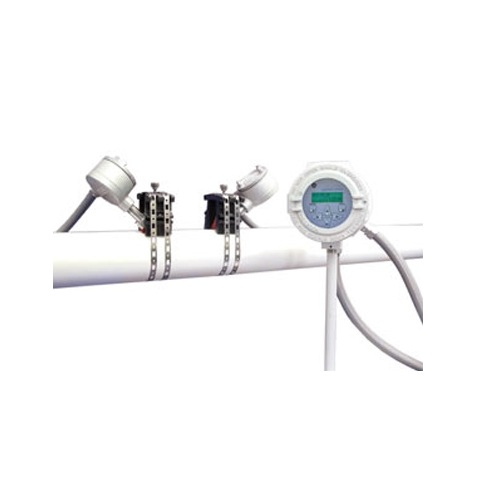

DigitalFlow XGM868i流量变送器
DigitalFlowXGM868i-超声波气体流量变送器 XGM868i气体流量变送器 是以变送器为主的低成本 GM868型通用气体流量计 。与 GM868流量计 类似， XGM868i变送器 采用超声波渡越时间技术 测量 气体流量。它几乎可以测量尺寸从1到120英寸（2.5厘米到3米）或更大尺寸的所有管道内的所有气体。 该变送器为防风雨型，经批准可在危险区域使用。湿式感测器旨在精确测量各种流量和组分，提供低压降的低维护。 通用气体 流量计 速度范围：0.1到150英尺/秒（0.03到46米/秒） 无......
产品描述
DigitalFlowXGM868i-超声波气体流量变送器
XGM868i气体流量变送器是以变送器为主的低成本GM868型通用气体流量计。与GM868流量计类似，XGM868i变送器采用超声波渡越时间技术测量气体流量。它几乎可以测量尺寸从1到120英寸（2.5厘米到3米）或更大尺寸的所有管道内的所有气体。
该变送器为防风雨型，经批准可在危险区域使用。湿式感测器旨在精确测量各种流量和组分，提供低压降的低维护。
通用气体流量计
速度范围：0.1到150英尺/秒（0.03到46米/秒）
无阻碍，无压降
无可动部件；无需维护
可经受浑浊环境
DigitalFlowXGM868i气体流量计是完整的超声波流量计量系统，用于测量大部分气体，如：
烃类气体
通风气体
沼气
沼气池气体
燃料气体
废气
焚烧炉气流
回收蒸气
烟道气
其他气体
流体类型导声气体
管道尺寸2至120英寸（50到3000毫米）NB，以及更大尺寸
管道材料全金属。其他材料请咨询GE。
流量精度（流速）典型读数的±1％到2％
精度取决于管道尺寸，以及是单路径测量还是双路径测量。精确至读数的±0.5％，可在校准过程中实现。
XGM868i超声波变送器GEXGM868i超声波变送器
重复性读数的±0.2％到0.5％
范围（双向）-150英尺/秒到150英尺/秒（-46米/秒到46米/秒）
范围度（整体）150:1
规格假定为全展流（20D直管段和10D直管段），流速大于3英尺/秒（1米/秒）。
测量参数质量流量，标准和实际流量，累加流量和流速
电气设备
流量测量时差法
外壳
标准：环氧涂层铝，4X型/IP66，I级，1分区，B、C、D组；防火ISSeP
02ATEX008II2GDEExdIICT5IP66T95°C
可选：不锈钢
尺寸（高x深）标准：尺寸为8.2英寸x6.6英寸（208毫米×168毫米），重量为10磅（4.5千克）
通道
标准：1个通道
可选：两个通道（两个管道或平均两个路径）
显示屏可选：2行×16字符，背光液晶显示屏，可配置为每序列至多显示4个测量参数
键盘内置的红外线，6键键盘，全功能工作
电源
标准：90-260VAC
可选：12到28VDC,±5%
功耗较大20瓦
工作温度-40.00°C到60.00°C(-40°C到60°C)
存储温度–67F°到167°F(–55°C到75°C)
标准输入/输出两个0/4到20毫安隔离输出，600？较大负荷
可选的输入/输出所有模拟和数字I/O在特定组合中可选。有关选项卡，请咨询GE。
2个额外的0/4到20毫安隔离输出，1000？较大负荷
2个4到20毫安隔离输入，24VDC回路供电
2个或4个隔离输入，三线热电阻（温度）输入，-148°F到662°F（-100°C到350°C），100？铂
2个或4个脉冲或频率输出，光隔离，较大3A，高达100VDC，较大1瓦，从DC到较大10千赫
报警继电器：–2个或4个C型继电器，120VAC，28VDC较大，5A较大，DC30瓦较大，AC60VA较大
数字接口
标准：RS232
可选：RS485（多级接口）
可选：Modbus®RS485或TCP协议
可选：以太网
可选：OPC服务器
可选：现场总线技术®
数据记录
标准：无
可选：内存容量（线性和/或循环型），记录多达15万个流量数据点
符合欧洲标准对于DN<25,系统符合电磁兼容性指令89/336/EEC,73/23/EECLVD（II类安装，2度污染），感测器符合PED97/23/EC要求
温度范围标准：–58°F到302°F(–50C°到150°C)•可选（整体）：–310°F到842°F(–190°C到450°C)
压力范围
标准：0psi表压到2700psi表压(1bar到187bar)
可选：较大值为3480psig(240bar)
材料
标准：钛
可选：蒙乃尔®或哈氏®合金
过程连接法兰和压缩配件
安装方式流通池或冷水龙头
地区分类
标准：通用
可选：防风雨类型4X/IP66
可选：防爆、I类，1分区，B、C、D组
可选：防火II2GDEExdIICT6
感测器和流通池适用于特殊应用。详细情况请联系GE。
感测器电缆
标准：一对同轴电缆，RG62AU型，或参见感测器类型说明
可选：较大长度为1000英尺（330米）此文章来自压力校验仪。
